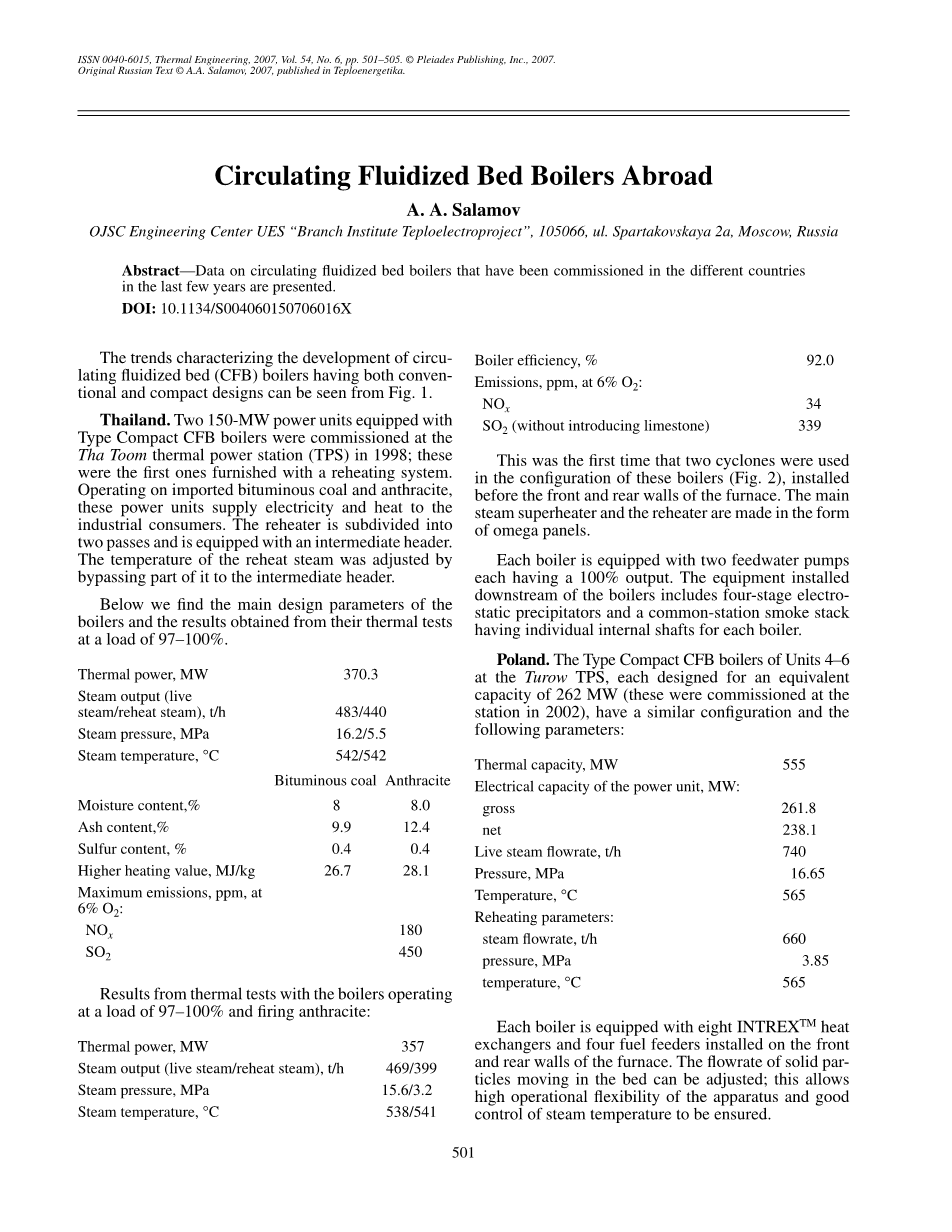

外国循环流化床锅炉发展现状

A. A. Salamov

OJSC Engineering Center UES “Branch Institute Teploelectroproject”,105066, ul.Spartakovskaya 2a, Moscow, Russia

摘要:本文介绍了过去几年来不同国家运行中的循环流化床锅炉的数据。

DOI:10.1134/S004060150706016X

图1显示了具有传统和紧凑设计的循环流化床（CFB）锅炉的发展趋势。

泰国。1998年， Tha Toom热电站运行了配备小型CFB锅炉的两个150MW发电机组，这是第一个配有再加热系统的CFB锅炉。通过燃烧进口烟煤和无烟煤，这些发电机组向工业消费者供电和供热。再热器细分为两个道次，并且配有中间。通过中间分离器将其中一个道次分流来调节再热蒸汽的温度。

下表是我们发现的锅炉主要设计参数以及其在97-100％的负荷下热测试所获得的结果。

热功率，MW 370.3

蒸汽输出量（主蒸汽/再热蒸汽），t/h 483/440

蒸汽压，MPa 16.2/5.5

蒸汽温度，℃ 542/542

烟煤 无烟煤

水分含量，% 8 8.0

灰分含量，% 9.9 12.4

硫含量 ，% 0.4 0.4

高位发热量，MJ/k 26.7 28.1

最大排放量，ppm，at6%O₂：

NO_x 180

SO₂ 450

锅炉在97-100％负荷下使用无烟煤工作的热试验结果：

热功率，MW 357

蒸汽输出量（主蒸汽/再热蒸汽），t/h 469/399

蒸汽压，MPa 15.6/3.2

蒸汽温度，℃ 538/541

锅炉效率，% 92.0

最大排放量，ppm，at6%O₂：

NO_x 34

SO₂（不引入石灰石） 450

这是第一次在CFB锅炉中配置两个旋风分离器（如图2），它们被安装在火炉前壁和后壁之前。主蒸汽流加热器和再热器以欧米茄面板的形式制成。

每台锅炉都配有两台给水泵，每台给水泵都能提供100%的输出。安装在锅炉下游的设备包括四级静电除尘器和一个为每个锅炉配备独立内部轴的公共站烟囱。

波兰。Turow 热电站运行了4-6个小型CFB锅炉发电机组，每个发电机组设计的等效容量为262MW（2002年在当地开始运行），其具有相同的配置和以下参数：

热容量，MW 555

电力容量，MW：

总计 261.8

净额 238.1

活蒸汽流量，t/h 740

压力，MPa 16.65

温度，℃ 565

加热参数：

蒸汽流量，t/h 660

压力，MPa 3.85

温度，℃ 565

每个锅炉配备有安装在炉的前壁和后壁上的八个INTREXtrade;热交换器和四个燃料供给器。在循环流化床上移动的固体颗粒的流速可以调整，这确保了设备具有高操作灵活性和良好的蒸汽温度控制能力。

该热电站旧式棕色燃煤锅炉的三个发电机组在早些时候由三台常规CFB锅炉替代，每台锅炉的等效容量为235兆瓦。这些锅炉的主要参数如下：

热容量，MW 529

蒸汽输出量（主蒸汽/再热蒸汽），t/h 665/593

蒸汽压，MPa 13.2/2.5

蒸汽温度，℃ 540/540

燃料：

水分含量，% 44

灰分含量，% 22.5

硫含量，% 0.6

高位发热量，MJ/kg 9.8

最大排放量，ppm，at6%O₂：

NO_x 210

SO₂ 140

燃料的高水分含量导致气体的体积流量占蒸汽流量的比例更加高。因此，这些锅炉拥有世界上最大的尺寸。这种锅炉的等距图像如图3所示。

为了尽可能利用现有的基座和大多数钢柱，制定该项目以改造热电站的工程师们别无选择，只能开发配备两个大直径旋风分离器而不是三个旋风分离器的锅炉。因为如果锅炉配备了三个旋风分离器，其宽度将增加30%。锅炉的设计参数见表。

这些发电机组再交给客户之前已经通过了30天的测试。供应商必须确保所有的测试符合要求，包括电力协调生产和运输联盟（UCPTE）的规定; 这是欧盟国家电站的标准。 特别是这些要求包括：

1. 满载72小时测试;
2. 以40%至100%范围内以高达4%/min的速率拾取负载;
3. 以高达5%/min的速度排出和拾取负载;
4. 确保排除负载至空闲运行的可能性，然后在指定的时间间隔内重新同步;
5. 确保从冷却、非冷却和高温状态启动发电机组时用最少时间达到满载。

事实表明所有发电机组的特性与要求相符，甚至优于标准[1]。

Jaworzno II（波兰）热电站正在运行装有CFB锅炉的两个70MW发电机组，同时Sierza热电站运行了装有CFB锅炉的两个153MW发电机组。后者是在RAFACO工厂设计和制造的；离开蒸汽加热器的蒸汽温度为560℃[2]。

中国。在宁波的石油公司运行了两台蒸汽容量为410 t/h的石油焦炭CFB锅炉（发电机组的电容量为100 MW）之后，大连运行了两台蒸汽容量为220 t/h的CFB锅炉。这些锅炉由Fo
