摘 要

本次毕业设计的题目为南京吉山污水处理厂工艺设计。主要任务是完成个该地区污水的处理设计。

南京吉山污水处理厂的建设规模：12000m³/d；原水水质：COD_Cr：400mg/L； BOD₅：180mg/L；SS：220mg/L；NH₃-N：15mg/L；TN：25mg/L；TP：3.5mg/L；pH：6-9。要求处理后水质达到国家《城镇污水处理厂污染物排放标准》（GB18918-2002）一级 A 标准的要求：COD_Cr≤50mg/L，BOD₅≤10mg/L，SS≤10mg/L，NH₃-N≤5mg/L，TP≤0.5mg/L。

本文根据其进水水质、水量及出水情况，分析比较了各种污水处理工艺，确定该污水处理厂采用A/A/O工艺并增加深度处理工艺（纤维转盘滤池），产生的污泥经浓缩、脱水后外运。

主要设计内容包括：污水处理工艺选择及各工艺单元的设计(包括工艺流程的确定及各单体构筑物的设计)；污泥处理工艺设计，(包括工艺流程的确定及各单体构筑物的设计)；污水处理厂的平面及高程布置(包括污水处理厂处理构筑物和辅助构筑物的平面图及高程图的绘制)。

关键词：污水处理，A/A/O工艺，深度处理，同步脱氮除磷

Nanjing Jishan Drainage Engineering Design

Abstract

The graduation design topic for the Nanjing jishan sewage treatment plant process design. The main task is to complete a the region of the sewage processing design.

The construction scale of Nanjing jishan sewage treatment ：12000m³/d; The original water: COD_Cr :400mg/L, BOD₅: 180mg/L; SS: 220mg/L; NH₃-N: 15mg/L; TN: 3.5mg/L; TP: 25mg/L; pH: 6-9. The water quality after treatment is required to meet the requirements of Class I A standard of the National Urban Wastewater Treatment Plant Pollutant Emission Standard (GB18918-2002): CODCr≤50mg/L, BOD5≤10mg/L, SS≤10mg/L, NH3-N≤ 5mg/L, TP≤0.5mg/L.

Based on the influent water quality, amount of water, and effluent conditions, this paper analyzed and compared various wastewater treatment processes, determined that the wastewater treatment plant used A/A/O process and added advanced treatment process (fiber spinning disc filter), resulting sludge, the sludge produced by the enrichment, sinotrans after dehydration.

The main design content includes: choosing the wastewater treatment process and the process of design unit (including process flow and the determination of the monomer structures design); The sludge treatment process design, (including process flow and the determination of the monomer structures design); Sewage treatment plants the plane and elevation layout (including sewage treatment plant structures and auxiliary structures plan and elevation drawing).

Key words: sewage treatment，The Anaerobic-Anoxic-Oxic process，Advanced treatment of wastewater，Simultaneous nitrogen and phosphorus remov

目录

摘要 I

Abstract II

一．工程概况 1

1.1设计任务： 1

1.2设计背景： 1

1.3设计的原始材料： 1

1.4 设计的原则和内容： 2

二．污水处理工艺流程的选择 3

2.1 工艺流程的选择原则 3

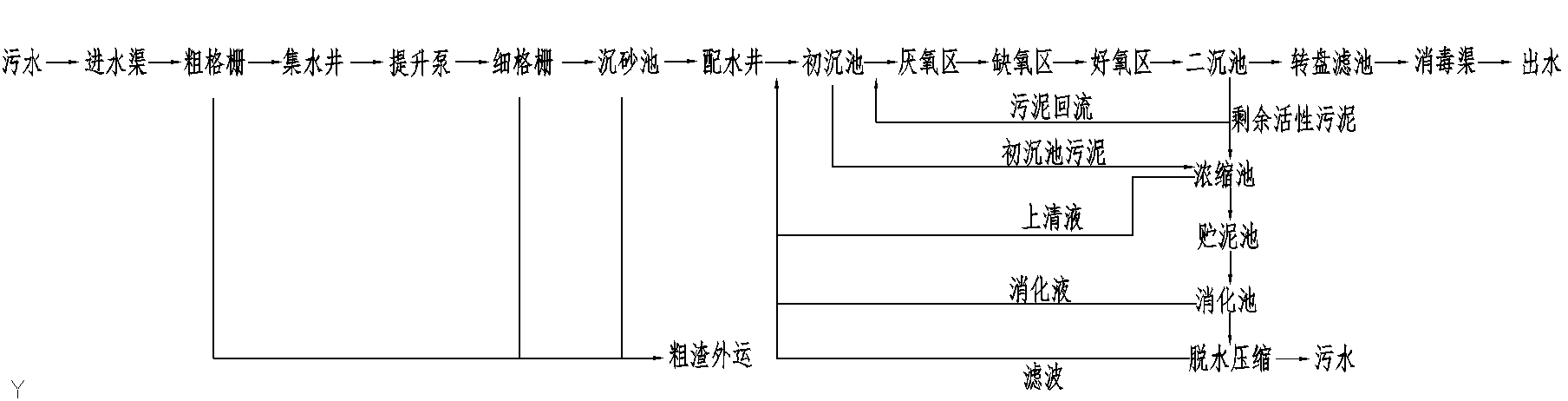

2.2 处理工艺流程的确定 4

2.3处理工艺方案的确定 5

三．污水处理构筑物的设计计算 6

3.1 进水渠 6

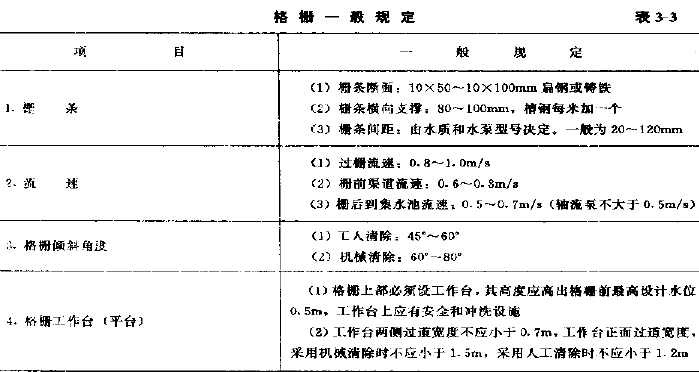

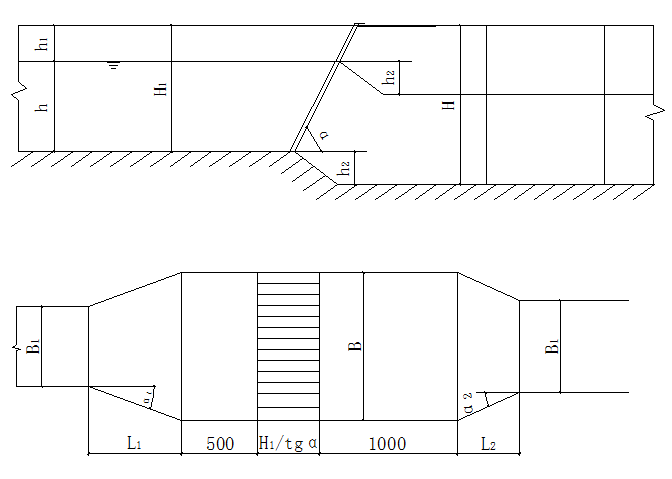

3.2粗格栅 6

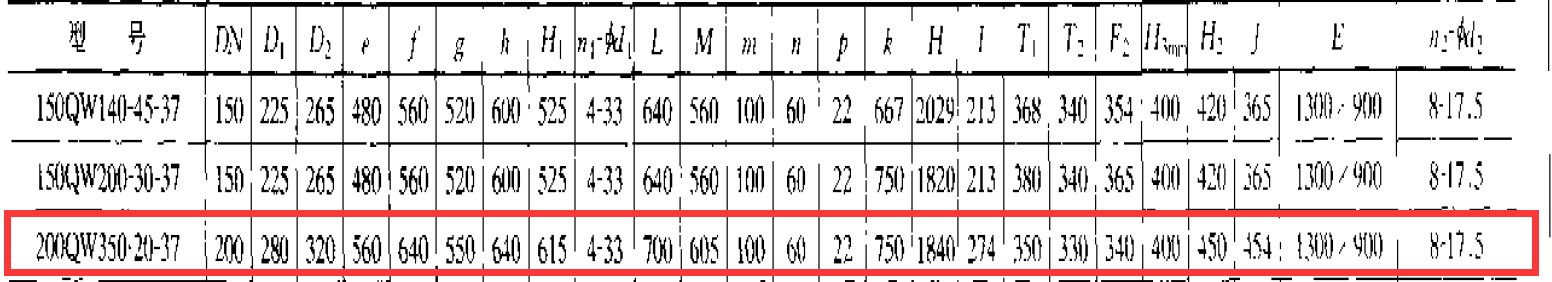

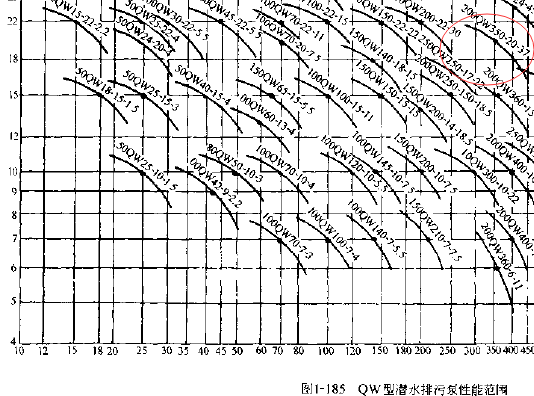

3.3 集水井和提升泵房 9

3.4 细格栅 11

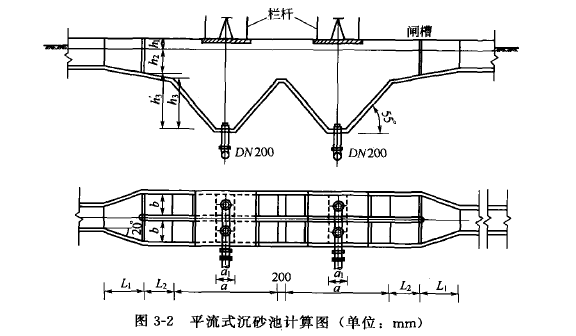

3.5 沉砂池 13

3.6 配水井 15

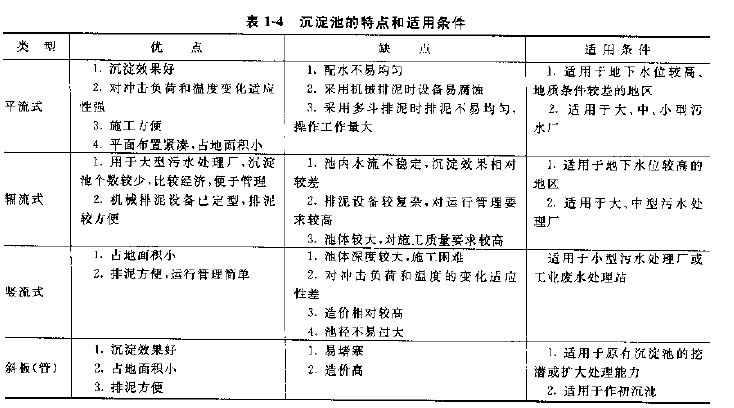

3.7 斜板初沉池 16

3.8 A2/O脱氮除磷工艺 19

3.9 辐流式二沉池 29

3.10 纤维转盘滤池（微过滤器） 32

3.11 消毒池 34

四．污泥处理构筑物的设计计算 36

4.1 污泥处理工艺流程的选择 36

4.2 污泥浓缩池 37

4.3 贮泥池 38

4.4 污泥消化池 38

4.5 污泥调理和脱水 44

五．污水厂的布置 45

5.1 总体布置 45

5.2平面布置 45

5.3高程布置 46

六．污水厂概预算 48

6.1生产班次和人员安排 48

6.2 投资估算 48

6.3 单位水处理成本估算 52

6.4 总结 53

参考文献 54

一．工程概况

1.1设计任务：

南京吉山基地12000吨城镇污水处理厂设计

1.2设计背景：

2015年，国家实行新的环保法。为保证国家环保政策的顺利执行，实现节能减排目标目标，保护环境，同时根据环境影响评价，拟在南京吉山基地建设一座污水处理厂，主要接纳规划区输送过来的生活污水，对其进行处理，出水达标之后排放至附近河流。

经过详细核算，污水厂要求每天处理水量为12000吨。

1.3设计的原始材料：

1. 污水量：Q = 12000 m³/d = 500 m³/h = 138.89 L/s

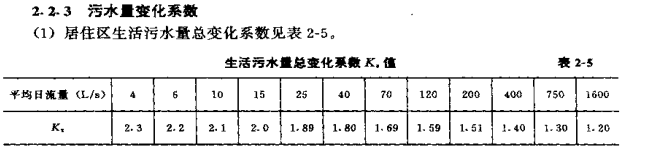

查表得生活污水量总变化系数：

总变化系数取
