摘 要

本文选用熔融共混挤出流延成型工艺制备PZT/PVDF压电复合薄膜，对制得的压电复合材料的力学性能以及压电性能，介电性能等电学性能进行表征。所得的材料将为微流控芯片中微泵微阀的制备提供一个新的选择。

论文主要研究了不同制备工艺以及不同测试条件对PZT/PVDF压电复合薄膜力学性能以及电学性能的影响，总结性能随测试条件的变化规律并从微观结构上给出相应的解释。

研究结果表明：熔融共混挤出流延成型工艺使PZT陶瓷颗粒均匀分散在PVDF基体中，PZT陶瓷相含量的增加能够提高复合薄膜的压电性能与介电性能。

关键词：压电复合材料；力学性能；电学性

Abstract

In this paper, piezoelectric composite films of （[PZT]_x/[PVDF]_1-x） were prepared using a melt blending extrusion cast technique, of which the mechanical properties, piezoelectric properties, dielectric properties and other electrical properties were characterized. The films will provide a new choice for the fabrication of micro-pumps and micro-valves in microfluidic chips.

The effects of different preparation process and test conditions on the mechanical properties and electrical properties of 0-3 PZT/PVDF piezoelectric composite were studied, the dependencies of test conditions on properties was summarized and the corresponding explanation was given from the microstructure..

It is seen that the the PZT ceramic particles are uniformly dispersed in the PVDF matrix by the melt blending extrusion cast technique, and the increase in the content of PZT ceramic phase can improve the piezoelectric and dielectric properties of the composite film.

Key Words：piezoelectric composite; mechanical properties; electrical properties

目录

第一章 绪论 3

1.1 微流控技术 3

1.2 压电材料的发展历程 4

1.3 压电复合材料 5

1.4 压电复合材料的制备工艺 6

1.5 研究目的及意义 7

1.6 本论文研究内容 7

第二章 0-3型压电复合材料的制备 8

2.1 引言 8

2.2 原材料的选取与制备 8

2.2.1 压电陶瓷材料 8

2.2.2 压电聚合物材料 9

2.3 0-3型压电复合材料的制备 9

2.4 本章小结 10

第三章0-3型PZT/PVDF压电复合材料的显微结构 11

3.1 引言 11

3.2 XRD分析 11

3.3 SEM分析 12

3.4 本章小结 13

第四章 0-3型PZT/PVDF压电复合材料的力学性能 14

4.1 引言 14

4.2 0-3型PZT/PVDF压电复合材料的应力-应变 14

4.2.1 PZT含量对应力-应变的影响 14

4.2.2 温度对应力-应变的影响 15

4.3 0-3型PZT/PVDF压电复合材料的储能模量和损耗模量 16

4.3.1 PZT含量对压电复合材料储能模量和损耗模量的影响 16

4.4 本章小结 17

第五章 0-3型PZT/PVDF压电复合材料的电学性能研究 19

5.1 引言 19

5.2 0-3型PZT/PVDF压电复合材料的介电性能 19

5.3 0-3型PZT/PVDF压电复合材料的铁电性能 20

5.3.1 电场强度对压电复合材料铁电性能的影响 21

5.3.2 频率对压电复合材料铁电性能的影响 22

5.4 抗击穿性能 22

5.5 0-3型PZT/PVDF压电复合材料的压电性能 24

5.6 本章小结 24

第六章 结论 26

参考文献 27

附录A 29

表A1 本文所用原材料一览表 29

表A2 本文测试及分析费用一览表 29

致谢 30

第一章 绪论

微流控技术

微流控技术是一门能够在微米尺寸的管道上实现对微流体精确控制的新兴科学技术^[1]。在原理方面，微流控技术设计化学、材料学、流体物理和微电子等学科。目前，微流控技术已经在以生物医学为核心，包括航空航天，食品质量检验等方面得到应用^[2]。

微流控技术的发展最早可以追溯到20世纪70年代的气象色谱仪。直到2001年，“Lab on a Chip”杂志创刊，成为微流控技术领域具有权威影响力的一大刊物，吸引了更多的学者加入到微流控技术的研究潮流中，在这之前，Sia S K等人曾就聚二甲基硅氧烷微流控系统软刻蚀快速成型的方法在Electrophoresis和Analytical Chemistry上发表文章^[3]-4]；Groisman A等人以微流控存储器及控制装置为题在Science上发表文章^[5-]6]。

图1-1 一种微流控芯片的构造

如图1-1是一种微流控芯片的实验芯片^[7]。以微流控技术为核心，通过MEMS技术实现微管道、微泵、微阀控制系统在芯片上的集成^[8]。微流控芯片通过在微型芯片上控制实验的各个过程达到降低样品和试剂的消耗量以及提高分析效率的目的^[9]。微流控技术包含材料的选择、通道的设计与制备、流体驱动技术、控制系统的数字化集成等如图1-2^{[10--[11][12][13][14]15]}。

图1-2 微流控芯片的组成

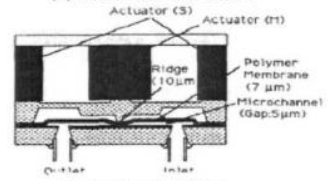

通过电致形变效应实现材料的微形变从而达到微驱动的效果是目前研究的热点，利用材料在电的作用下产生形变作为推动力，主要通过压电陶瓷的逆压电效应，压电聚合物的挠曲效应以及压电复合材料的形变效应。在一定的电压条件下，材料产生形变，微流控通道周期性的形变可产生推动力起到泵的作用，同时还可以通过电压的施加与消除达到控制流体连通的目的起到阀的作用。如图1-3为微阀^[7]以及微泵^[16]的示意图。

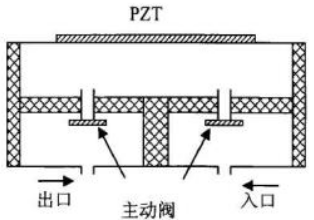

图1-3 微阀（左）以及微泵（右）的示意图
