摘 要
此计算书是针对武汉理工大学土木工程与建筑学院土木工程专业2015级毕业设计“镇江市育才中学 教学楼设计”所做的书面成果，本教学楼为五层钢筋混凝土框架结构。
在“建筑设计部分”中，首先，我先根据任务书的要求确定了几个建筑方案，然后对这几个方案进行综合比较，并在建筑指导老师的建议下确定最终的方案。通过查阅相关图集，确定具体的建筑构造、做法、以及材料。
在“结构设计部分”中，我选择第轴的横向框架作为此计算书手算的任务。在确定该榀框架构件尺寸时，我根据电算确定的构件尺寸作为该榀框架的尺寸。然后确定具体所受的荷载，包括恒荷载，活荷载，风荷载，地震作用，根据荷载计算梁板柱的内力，再进行组合得到各截面的控制内力，最后进行各构件配筋计算。
此外，我还进行了结构方案中楼梯设计，完成了梯段板，平台板，平台梁等构件的内力计算、配筋计算等。根据所给的工程地质资料，选择的基础类型为柱下独立基础。
为了能减少不必要的尺寸修改，我先利用PKPM建筑结构设计软件对整个结构进行电算，确定构件尺寸能满足工程的安全后，然后再利用探索者软件对整个结构进行结构施工图的绘制。完成上述工作后，自己又选择一榀框架进行手算。这样既掌握PKPM软件的基本应用，还能对自己在大学四年做学知识进行巩固和总结，最后将手算和电算结构进行比较，能让自己对框架受力有一个更深刻了解。
关键词：办公楼，钢筋混凝土框架结构，抗震设计，独立基础
Abstract
The written achievement which YiChang city Tulaohan office buildings design abstract this account book aims at Wuhan University of Technology civil engineering specialized 2012 level of graduation project .This teaching building is five reinforced concrete construction.This calculation book is for Wuhan University of Technology Civil Engineering and Architecture School of Civil Engineering Grade 2015 graduation design "Zhenjiang Yucai Middle School Teaching Building Design", this teaching building is a five-story reinforced concrete frame structure. In the "Architectural Design Section", first of all, I determined several building schemes according to the requirements of the mission book, and then made a comprehensive comparison of these schemes, and determined the final scheme on the recommendation of the architectural instructor. By consulting the relevant atlas, determine the specific building structure, practices, and materials. In the structural Design section, I chose the horizontal frame on axis 07 as the manual task for this calculation. In determining the size of the frame member, I use the component size determined by computer as the size of the frame. Then determine the specific load, including constant load, live load, wind load, seismic action, according to the load to calculate the internal force of beam and plate column, and then combine to get the control internal force of each section, and finally calculate the reinforcement of each member. In addition, I have also carried out the stair design in the structural scheme, and completed the internal force calculation and reinforcement calculation of the ladder plate, platform beam and other members. According to the engineering geological data, the foundation type is the independent foundation under the column. In order to reduce the unnecessary size modification, I first use the PKPM building structure design software to calculate the whole structure, and determine that the component size can meet the safety of the project. Then the explorer software is used to draw the construction drawing of the whole structure. After completing the above work, I choose a framework for manual calculation. In this way, we can not only master the basic application of PKPM software, but also consolidate and summarize our knowledge of learning in college for four years. Finally, we can compare the structure of manual calculation and computer calculation, so that we can have a deeper understanding of the force of the frame
Key Word: office building；reinforced concrete,；earthquake resistance design,；independent foundation
目录
第1章 设计资料 1
1.1工程名称 1
1.2 工程概况 1
1.3建筑等级 1
1.4地质资料 1
1.5地震资料 1
1.6气象条件 1
1.7材料选用 1
第2章 建筑设计 3
2.1设计说明 3
第3章 结构选型 4

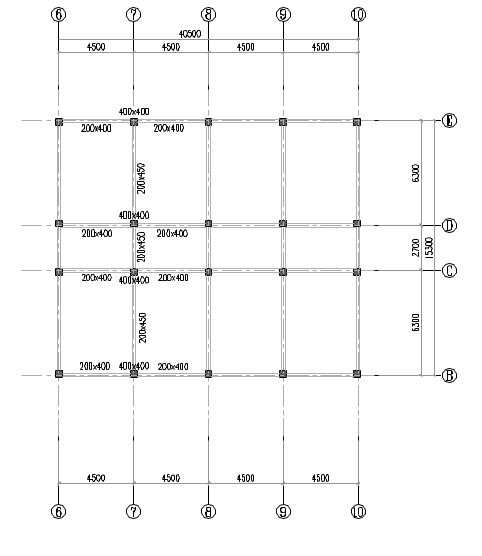

3.1柱网布置 4
3.2框架结构承重方案的选择 4

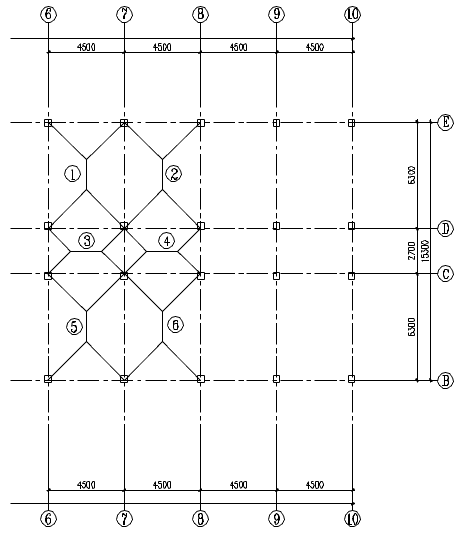

3.3计算单元的选取 4
3.4梁、柱截面尺寸的初步估计 8
3.4.1梁截面初选（⑦轴） 8
3.4.2柱截面初选（⑦轴） 8
第4章 框架侧移刚度的计算 10
4.1梁线刚度的ib的计算（I=2IO） 10
4.2柱线刚度ic的计算（I=IO） 10

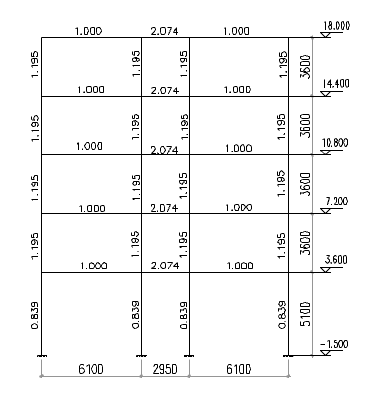

4.3相对线刚度计算 10
第5章 恒荷载作用下内力计算 12
5.1恒荷载标准值计算 12

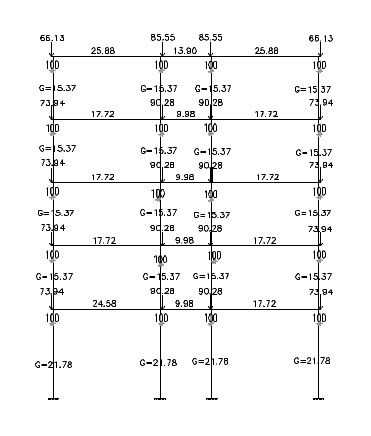

5.2恒荷载作用下框架所受荷载 13

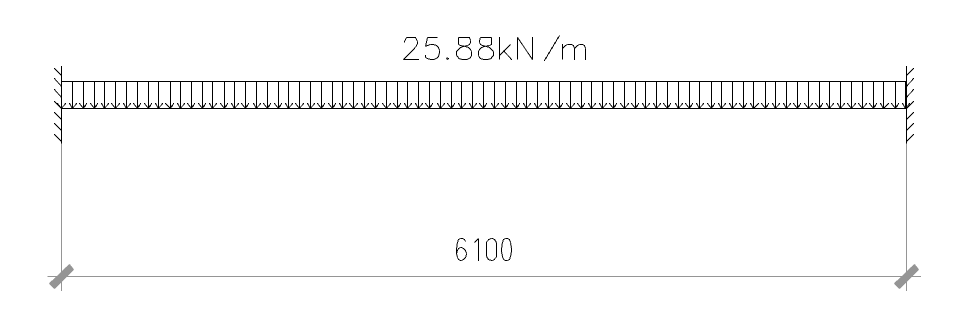

5.2.1框架梁的恒载 13
5.2.2框架柱纵向集中恒载计算 16
5.3恒荷载标准值作用下框架内力计算 18
第6章 活荷载作用下内力计算 26
6.1活荷载标准值计算 26
6.2活荷载作用下框架所受荷载计算 26
6.2.1框架柱纵向集中活载计算 28
第7章 风荷载计算 36
7.1 风荷载标准值 36
7.2 框架柱反弯点位置计算 37
第8章 地震作用计算 41
8.1 重力荷载代表值 41
8.2 计算方法 41
8.3自振周期的计算 42
第9章 内力组合 49
9.1内力转换 49
9.2荷载基本组合 49
9.2.1一般荷载组合 49
9.2.2考虑地震作用效应组合 50
9.3控制截面及最不利内力 50
9.3.1框架梁控制截面最不利内力组合 50
9.3.2框架柱控制截面最不利内力组合 50
第10章 框架梁柱设计 66
10.1框架梁截面设计 66
10.1.1正截面受弯承载力计算（以第四层为例） 66
10.1.2斜截面受剪承载力计算 72
10.1.3框架梁纵筋的锚固长度 77
10.2框架柱截面设计 78
10.2.1轴压比验算 78
10.2.2柱端弯矩的调整 78
10.2.3框架柱正截面承载力计算 79
10.2.4框架柱斜截面承载力计算 89
10.3构件裂缝宽度验算 92
10.3.1框架梁 92
10.3.2框架柱 95
第11章 板的设计 97
11.1板的布置 97
11.2荷载计算 99
11.3配筋计算 101
第12章 楼梯计算 103
12.1设计资料 103
12.2梯段板设计 103
12.3平台板计算 105
12.4平台梁计算 106
第13章 地基基础设计 108
13.1基本概况 108
13.2基础埋深及尺寸的确定 108
13.3地基承载力验算 108
13.3.1地基承载力特征值修正值计算 108
13.3.2初步选择基底尺寸 108
13.3.3地基承载力验算 109
13.3.4地基承载力抗震验算 110
13.3.5地基变形验算 110
13.4基础梁的设计 110
13.5柱下单独基础设计 111
13.5.1基底净反力计算 111
13.5.2基础截面抗冲切验算 111
13.5.3配筋计算 112
结束语 114
参考文献 115
致谢 116
绪 论
土木工程是一门具有很强实践性的学科，而毕业设计是大学本科教育培养目标实现的重要阶段，是对大学期间所学专业知识的全面总结。随着社会的发展，电子计算机越来越普及，各类程序的逐渐成熟，操作也变得越来越简单，但是机器终归是机器，它只会按着拟定好的程序一步步去计算，但是往往实际工程很复杂，此时就需要人为的去进行调整，校核。所以对于设计者来讲，就必须要了解和掌握每一个计算步骤，能对不同的工程给出适合的解决方案。因此，在设计过程中，我们不光要会使用PKPM设计软件，还要选取一榀框架进行手算，这样才能更加熟悉和掌握我们所学的知识。
本次毕业设计的题目为镇江市育才中学教学楼设计，开始我是先初步确定了各个构件尺寸，然后再用PKPM设计软件进行建模，确定了了各个构件均满足受力条件 ，然后用TSSD软件绘制了整套结构施工图。完成上述工作后，自己选取了一榀框架进行手算，手算的主要工作是进行荷载计算，内力计算，内力组合以及给各个构件进行配筋。具体为：弯矩二次分配法计算竖向荷载下的框架内力，D值法计算风荷载作用下框架内力，底部剪力法计算地震荷载作用下框架内力，再进行内力组合获得各个控制截面的内力，最后进行构件配筋。毕业设计基本涵盖了大学四年所学的专业知识，能够将专业知识进行总结和应用。
第1章 设计资料
1.1工程名称
镇江市育才中学教学楼。
1.2 工程概况

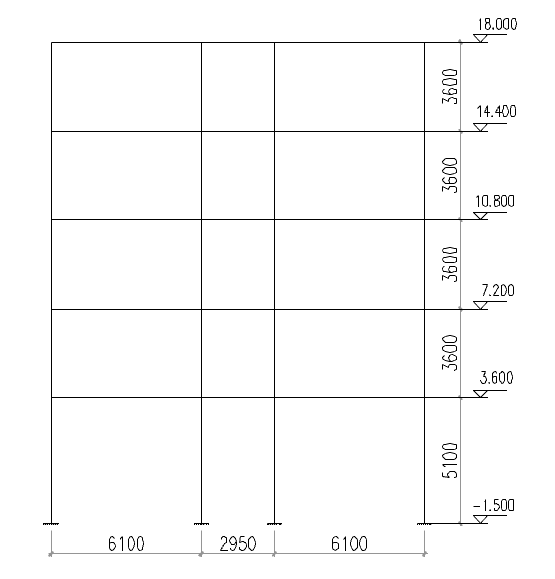

本工程为镇江市育才中学教学楼，结构为五层框架结构，建筑面积约为3200m2，平面形状呈“一”字型，总长40.5m,总宽18.9m，建筑物共五层，层高为3.6m,总高度为18.6m，室内外高差0.6m。
1.3建筑等级
建筑物耐久等级为二级，耐火等级为二级，防水等级为二级。
1.4地质资料
（1）场地情况：拟建场地地表平整，现场地标高变化范围在6.72-7.25 m， 场地地下水类型上层滞水，层等效剪切波速为145 m/s，3m≤dov≤50m。，场地为稳定场地，类别Ⅱ类。
（2）地质条件：持力层承载力fak=230kPa。
（3）地下水情况：水位在地表下1.8 m。
1.5地震资料
（1）地震设防烈度：7度；设计基本地震加速度为0.15g,设计地震分组为第一组。
（2）建筑物的安全的等级为：二级。
（3）地震参数：
1.6气象条件
（1）基本风压0.4kPa,采用50年一遇的风压值，地面粗糙度为C类。
（2）基本雪压0.35kPa，采用50年一遇的雪压值。
1.7材料选用
（1）混凝土：梁、板、柱、基础为C30
（2）墙体： 外墙采用250mm厚加气混凝土砌块
内隔墙用150mm厚加气混凝土砌块
（3）钢筋：柱、梁纵筋:HRB400级（Ⅲ级）
板钢筋：HRB400级（Ⅲ级）
箍筋：HRB400级（Ⅲ级）
基础钢筋：HRB400级（Ⅲ级）
第2章 建筑设计
2.1设计说明
（1）设计标高：室内设计标高为±0.000，室内外高差为600mm。
（2）墙身做法：外墙采用250mm厚加气混凝土砌块；
内墙采用150mm厚加气混凝土砌块。
（3）楼面做法：大理石地面，水泥砂浆擦缝；
30厚C20细石混凝土撒1:1水泥砂子压实抹光；
水泥砂浆结合层一道；
100厚钢筋混凝土板；
10厚板底抹灰；
屋面做法：35厚490x490的C20预制钢筋混凝土架空板；
三毡四油防水层；
20厚1:3水泥砂浆找平层；
30厚水泥焦渣找2％坡
120厚水泥蛭石；
120厚现浇钢筋混凝土屋面板；
