摘 要

1、结构选型与布置 3

2、框架荷载计算 8

1.1、屋面横梁竖向线荷载标准值 9

1.2、楼面横梁竖向线荷载标准值 10

1.3、屋面框架节点集中荷载标准值 10

1.4、楼面框架节点集中荷载标准值 11

1.5、风荷载 12

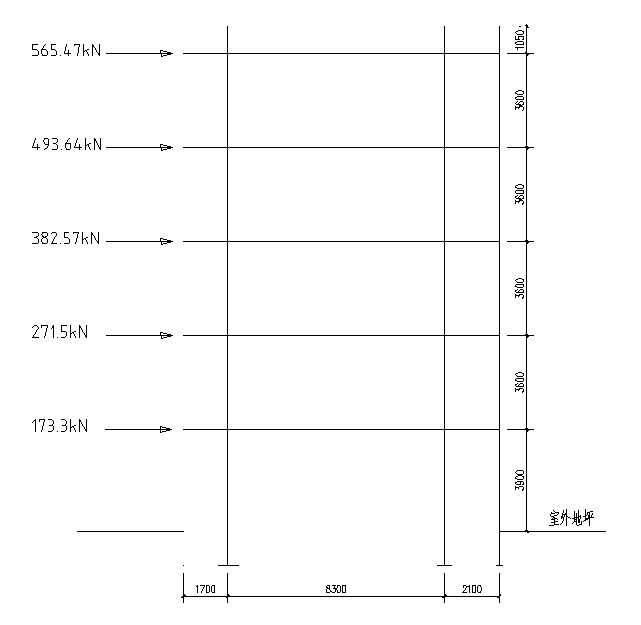

1.6、地震作用 13

3.框架内力计算 20

3.1、弯矩分配系数 20

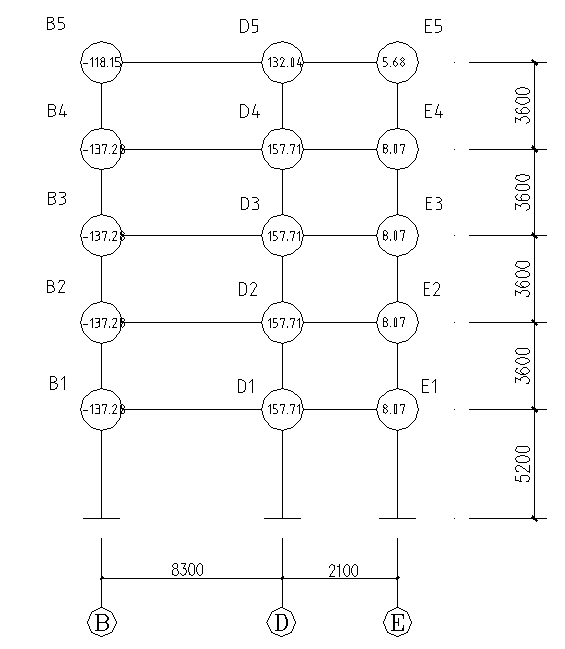

3.2、杆件固端弯矩 23

3.3、活载作用下的框架内力 28

3.4、风荷载作用下内力计算 30

3.5、地震作用下横向框架的内力计算 36

3.6、地震作用下横向框架的内力计算 38

4、框架内力组合 40

4.1弯矩调幅 40

4.2内力组合 42

5、框架梁柱截面设计 57

6、楼梯结构设计 91

6.1、楼段版计算 91

6.2、休息平台板计算 92

6.3、梯段梁TL1计算 93

7、现浇楼面板设计 95

7.1、A区格 95

7.2、区格 96

7.3、区格 98

8、基础设计 100

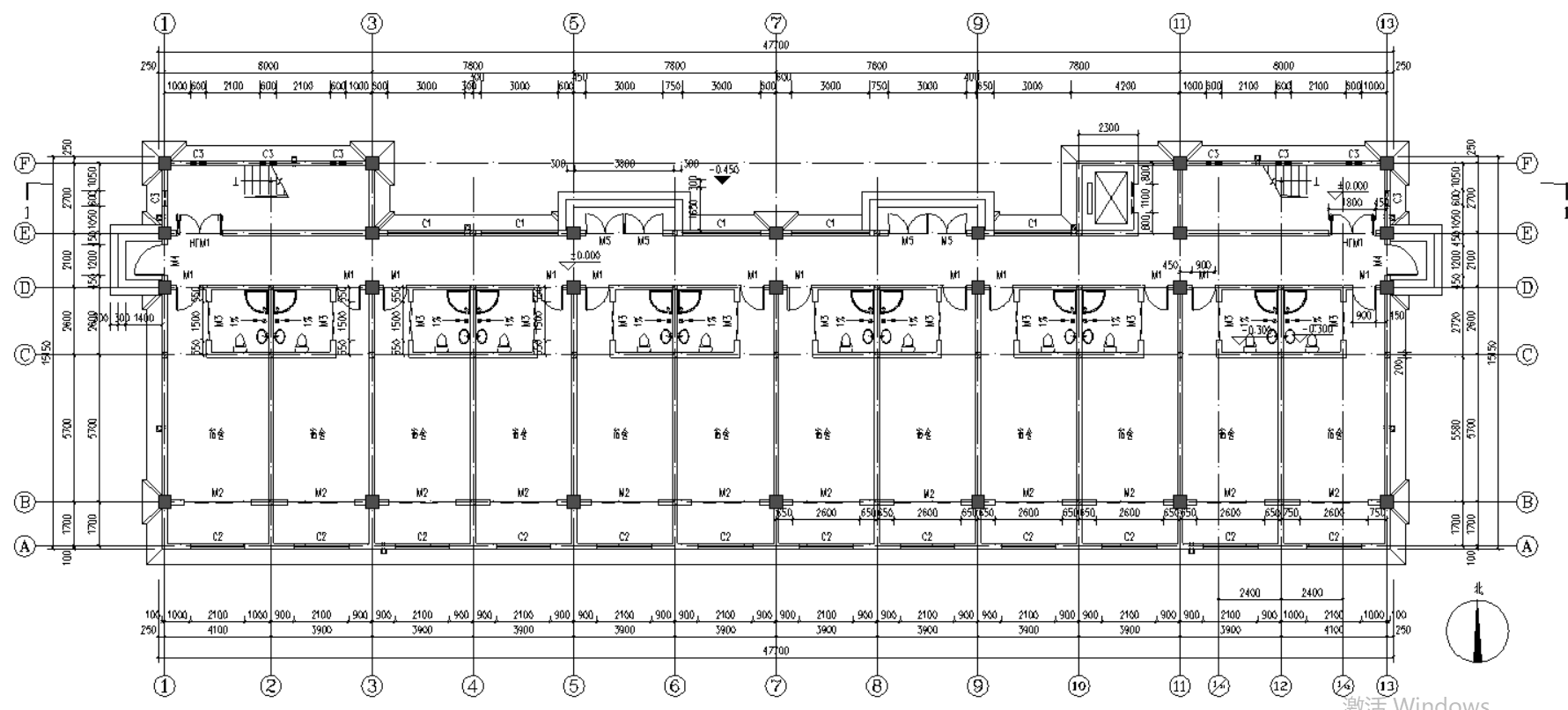

图1-1建筑平面图

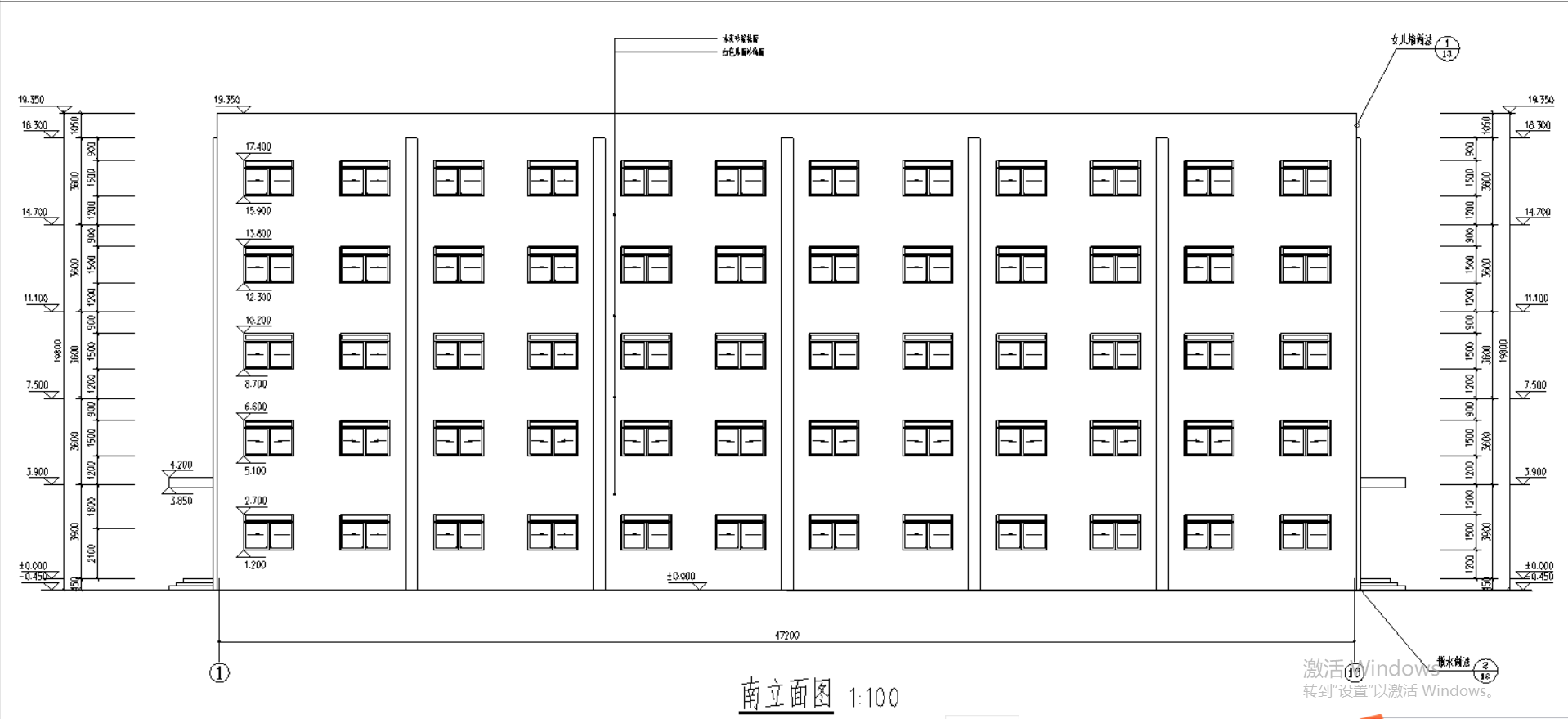

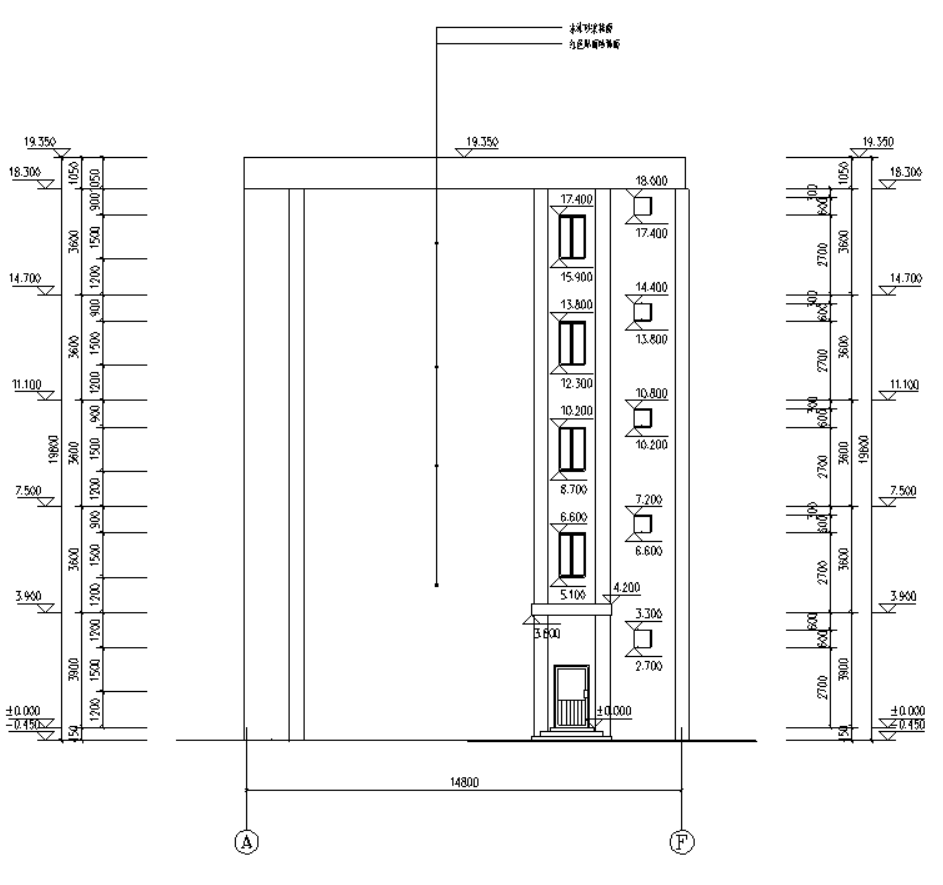

图1-3 东立面

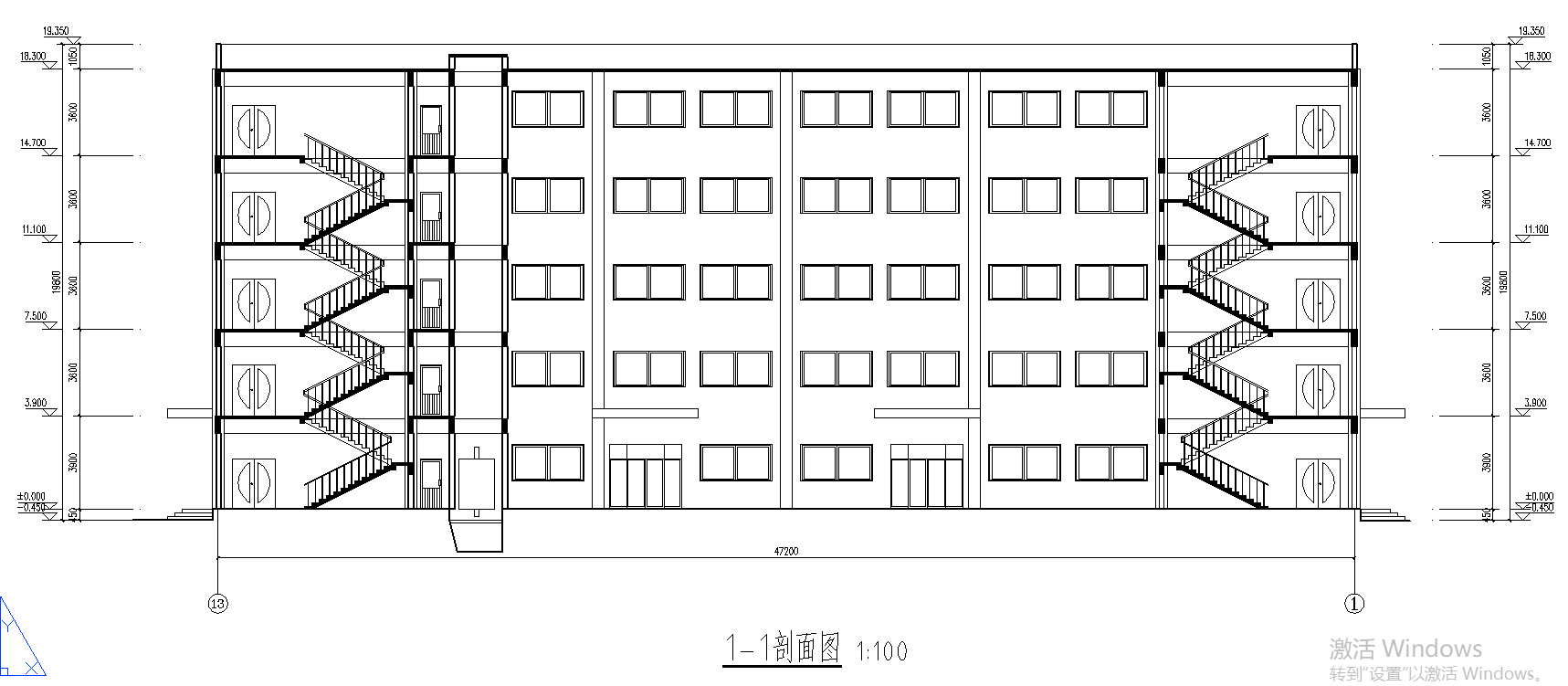

2、框架荷载计算

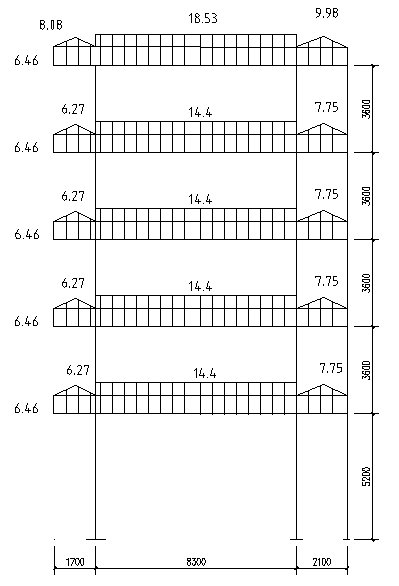

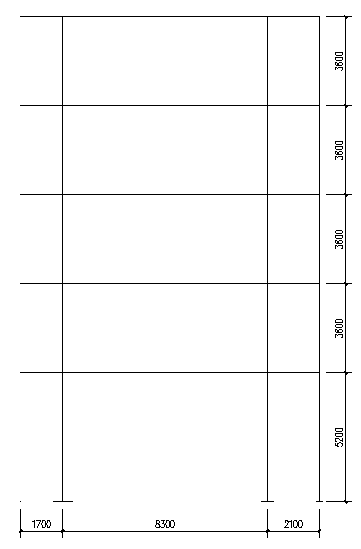

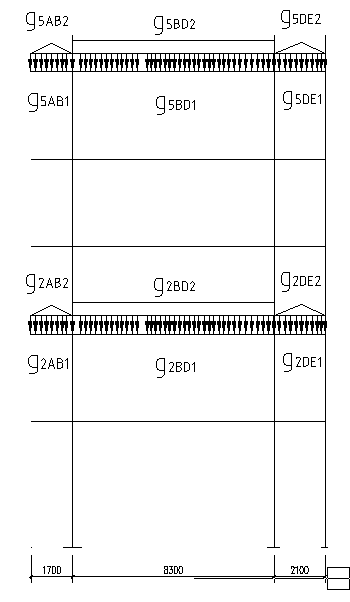

图2.1 计算简图 图2.2荷载计算简图

（a）永久荷载用作用下结构计算简图

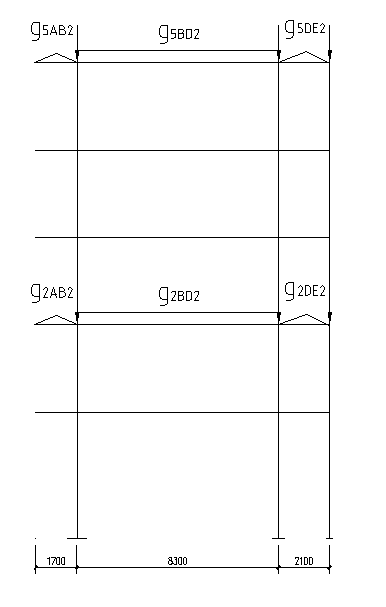

（b）活载作用下结构计算简图

1）永久荷载

屋面永久荷载标准值

APP改性沥青防水层 0.30kN/m²

20mm厚1:2.5水泥砂浆找平层 0.40kN/m²

120mm厚钢筋混凝土现浇板 0.12×25=3kN/m²

100~140厚（2%找坡）膨胀珍珠岩保温层

12厚纸筋石灰粉平顶 0.192kN/m²

屋面永久荷载标准值 4.752kN/m²

梁自重 0.3×0.8×25=6kN/m

梁侧粉刷 2×（0.8-0.12）×0.02×17=0.46kN/m

6.46kN/m

作用在顶层框架梁上的线恒荷载标准值为

梁自重

板传来的荷载

活荷载

顶层框架梁的活荷载

2）楼面横梁竖向线荷载标准值

（1）永久荷载

25mm厚水泥砂浆面层 0.025×20=0.50kN/m²

120厚钢筋混凝土现浇板 0.12×25=3kN/m²

12厚板底粉刷 0.12×16=0.192kN/m²

永久荷载标准值 3.692kN/m²

作用在楼面层框架梁上的线荷载标准值为

梁自重

板传来的荷载

墙自重

活荷载

楼面活荷载

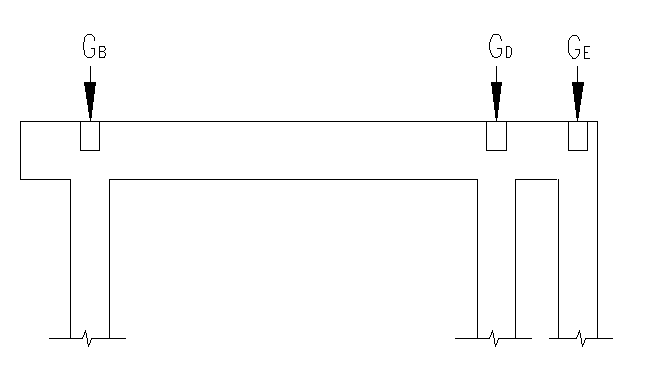

3.屋面框架节点集中荷载标准值

（1）永久荷载

边跨纵向框架梁自重 0.3×0.8×3.9×25=23.4kN

粉刷 2×（0.8-0.12）×0.02×3.9×1.7=1.80kN

1.05m高女儿墙 1.05×3.9×2.36=5.52kN

粉刷 1.05×2×0.02×3.9×17=1.6

纵向框架梁传来屋面自重 （3.9-1.7 3.9×1.7/4×4.753=12.32kN

顶层边节点集中荷载 G_5E=G_5B=44.64kN

中柱纵向框架梁自重 0.3×0.8×3.9×25=23.4kN

粉刷 1.80kN

纵向框架梁传屋面自重 （3.9-2.1 3.9）×2.1/4×4.752=14.22kN

顶层中节点集中荷载 G_5D=39.42kN

（2）活荷载

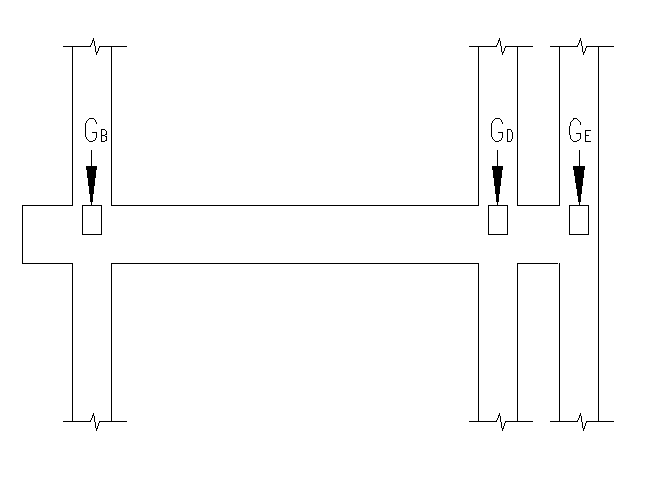

2.4、楼面框架节点集中荷载标准值

（1）永久荷载

边跨纵向框架梁自重 23.4kN

粉刷 1.80kN

钢窗自重 2.1×2.1×0.4=1.76kN

（3×2.1×0.4=2.52kN）

窗下墙体自重 3.9×1.2×2.36=11.04kN

粉刷 2×3.9×1.2×0.02×17=3.18kN

窗边墙体自重 2.1×（3.9-2.1）2.36=8.92kN

（2.1×（3.9-3）×2.36=4.46kN）

粉刷 1.84kN

（0.92kN）

纵向框架梁传来屋面自重 （3.9-1.7 3.9×1.7/4×4.753=12.32kN

（11.05kN）

墙体自重 B、D节点：3.9×3.6×2.36=33.13kN

中间层边节点集中荷载 G_4B =94.64kN

G_4E=91.5kN

框架柱自重 G_B^{`</sup>=G<sub>D</sub><sup>`}=G_E^`=22.5kN

中柱纵向框架梁自重 23.4kN

粉刷 1.80kN

纵向框架梁传来屋面自重 11.09kN

内墙自重 （3.9-0.5）×（3.6-0.6）×2.36=24.07kN

粉刷 6.936kN

中间层中节点集中荷载 柱传来集中荷载G_D=61.02kN

柱自重 G_D=22.5kN

（2）活载

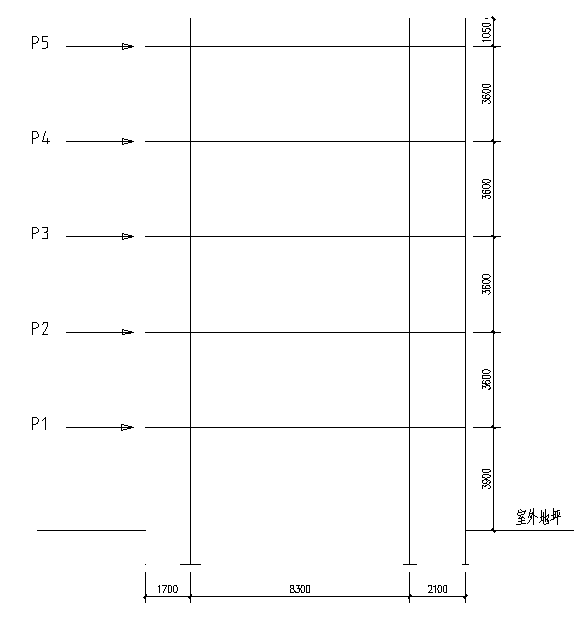

2.5、风荷载

已知风压地面属于B类，，风载体型系数：迎风面为0.8；背风面为-0.5。因结构高度＜30m，取风振系数。

1. 建筑物总重力荷载代表值G_i的计算

50%雪载 0.5×0.2×（47.4×14.9-31.4×2.7）=621.48kN

板上荷载：

屋面永久荷载 621.48×4.732=2940.8kN

梁自重：

横向梁 6.46×12.1×3 6.46×14.8×4 4.08×10.4×6=913.14kN

纵向梁 25.2×44 14.63×12=1284.36kN

柱自重 0.5×0.5×25×1.8×25=281.25kN

隔墙自重

横墙 2.36×{2.7×1.8×6 [2.1×1.8-0.9×2.1/2]×2 8.3×1.8×13 1.7×18×19}=671.16kN

纵墙 473.86kN

钢窗 （2.1×2.1×12 3×2.1×7）×0.4×0.5=19.4kN

女儿墙： 0.6×2.36×（47.4×2 14.9×2 2.7×2）=184.08kN

G5=7389.53kN

1. 集中于三、四层处的质点重力荷载代表值G₄~G₂

50%楼面活载 0.5×（47.4×10.5×2 2.7×8×2×2 1.7×47.4×2.5 3.9×2.7×7）=678.48kN

板上荷载：
