摘 要
给水系统分区供水,从市政管网上接一根DN100的引入管,一层至三层为市政管网直供,四至十十九层采用无负压变频供水设备加压供水。地下消防水池采用钢筋混凝土结构,置于地下室泵房边,有效容积864立方米,分为两格。建筑室内排水采用污、废水分流制,室外排水采用污废分流制,分别排入市政雨水管网和市政污水管网。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。雨水排水采用建筑内排水,选择重力半有压流系统,雨水经屋面雨水斗收集后排入雨水管。
根据规范,该建筑为一类高层建筑,室外消火栓用水量30L/s,室内消火栓用水量40L/s,火灾延续时间3h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.20L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量27.7L/s。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备(包含有效体积36立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
Water supply system water, from municipal pipe network pick a service pipe DN100, minus one to three floors for the direct supply of municipal pipe network, four to nineteen layers with no negative-pressure variable-frequency water supply equipment pressurized water.Fire pool used for reinforced concrete structures placed in basement pumping station outside the effective volume 864 cubic. Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers.Toilet
multi-established forms, special ventilation risers, some additional loop vent. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.
According to the specifications, the building two high-rise construction, outdoor fire hydrant water 30L/s, 40L/s fire hydrant water consumption, fire life 3h. 12m fire hydrant full water column height, hose length 25m, 5.2L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are
equipped with remote start button for fire pump.
Wet automatic fire sprinkler system in the building, spraying system design flow 27.7L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into 2 zones. Selection box-pump fire booster regulator device integration (including 36 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system
目 录
摘 要 I
Abstract II
第一章 给水系统 1
1.1给水供应系统方案选择 1
1.1.1方案比较和选择 1
1.1.2方案选择依据 2
1.2给水系统组成 3
1.3给水管道的布置与敷设 3
1.4用水定额及用水量 4
1.5给水方式 5
1.6设计秒流量的确定 5
1.6.1设计依据 5
1.7生活给水系统水力计算 6
1.7.1 低区给水系统水力计算 7
1.7.2 中区给水系统水力计算 27
1.7.3 高区给水系统水力计算 38
1.8水表的选择 44
1.8.1总水表的选择 44
1.9低区市政直供校核 45
1.10中、高区供水设备选型 45
1.10.1中区给水系统所需压力 45
1.10.2高区给水系统所需压力 46
1.10.3中、高区增压设备 46
1.10.4减压阀的设置 47
第二章 室内消火栓给水系统 50
2.1室内消火栓系统 50
2.1.1室内消火栓系统的选择 50
2.1.2系统组成 51
2.1.3设备及构筑物 51
2.1.4消火栓的安装 51
2.2消防水池 51
2.2.1消防水池的设置 51
2.2.2体积计算 51
2.3屋顶消防水箱 52
2.3.1消火栓系统分区 53
2.4消火栓保护半径 53
2.5消火栓布置间距 54
2.6消火栓的确定 54
2.7消火栓的水力计算 54
2.8水泵接合器选定 59
2.9消火栓减压计算 59
第三章 自动喷水灭火系统 61
3.1自动喷淋系统 61
3.1.1室内自动喷水灭火系统的选择 61
3.1.2系统组成 61
3.1.3喷头的选择与布置 61
3.1.4设备及构筑物 62
3.1.5喷淋系统的安装 62
3.2自动喷淋灭火系统的基本数据 63
3.3管道与报警阀布置 63
3.4喷头的选用与布置 63
3.5系统的设计流量 63
3.6水力计算(特性系数法) 64
3.6.1 高区喷淋水力计算 64
3.6.2 中区喷淋水力计算 68
3.6.3 低区喷淋水力计算 77
3.6.4 系统水力计算 83
3.7 增压及贮水设备 84
3.7.1 选泵 84
3.7.2消防水池、消防水箱及稳压设备 84
3.8 水泵接合器 84
3.9喷淋减压孔板计算 85
第四章 室内排水系统 87
4.1排水系统选择 87
4.2 排水系统的组成 87
4.3主要设备及构筑物 87
4.4排水体制及排水方式 88
4.5排水系统水力计算 88
4.5.1排水横支管水力计算 88
4.6立管计算 102
4.6.1二层至十九层排水立管计算 103
4.6.2一层单排水立管计算 105
4.7排出管计算 107
4.8集水坑及提升泵计算选型 107
4.8.1地下室车库集水坑计算 107
4.8.2消防电梯集水坑及提升泵计算选型 108
4.8.3水泵房集水坑及提升泵计算选型 108
4.8.4汽车坡道集水坑及提升泵计算选型 108
第五章 建筑雨水排水系统 110
5.1雨水排水系统的选择 110
5.2雨水排水系统的组成 110
5.3雨水管道的敷设与布置 110
5.4屋面雨水排水方式 110
5.5降雨强度 110
5.6汇水面积 111
5.7设计秒流量 111
5.7.1各立管的汇水面积 111
5.8雨水斗选用 115
5.9连接管选用 115
5.10溢流口排水量 115
5.11立管选用 116
5 .12排出管计算 117
参考文献 118
结语 119
谢辞 120

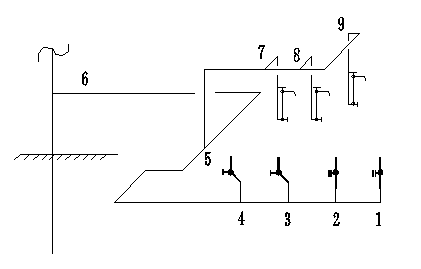

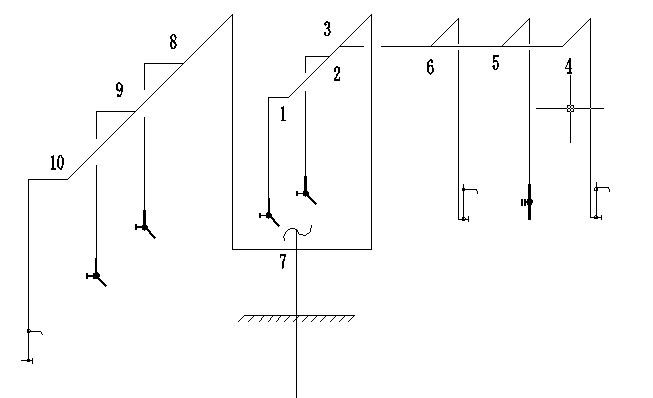

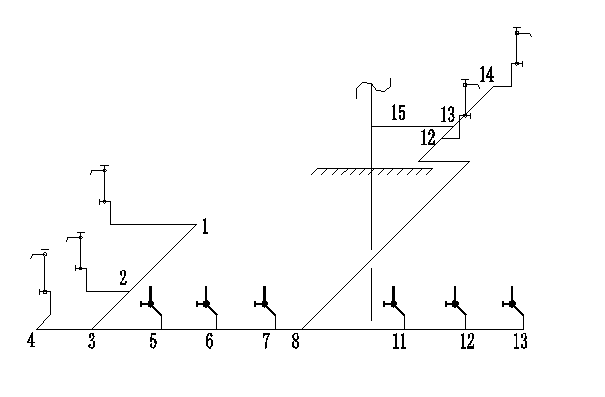

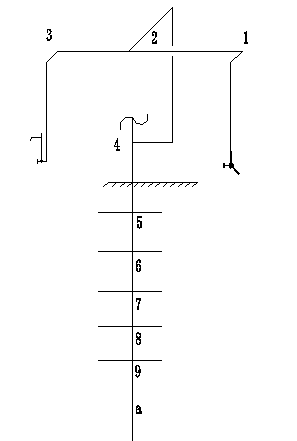

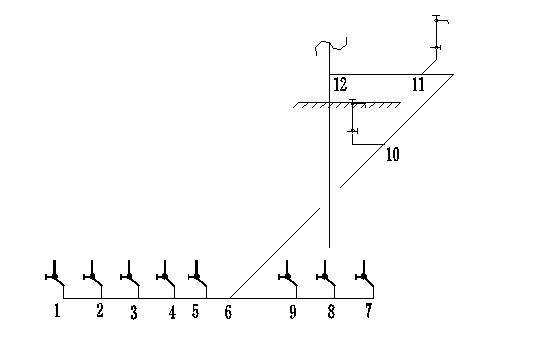

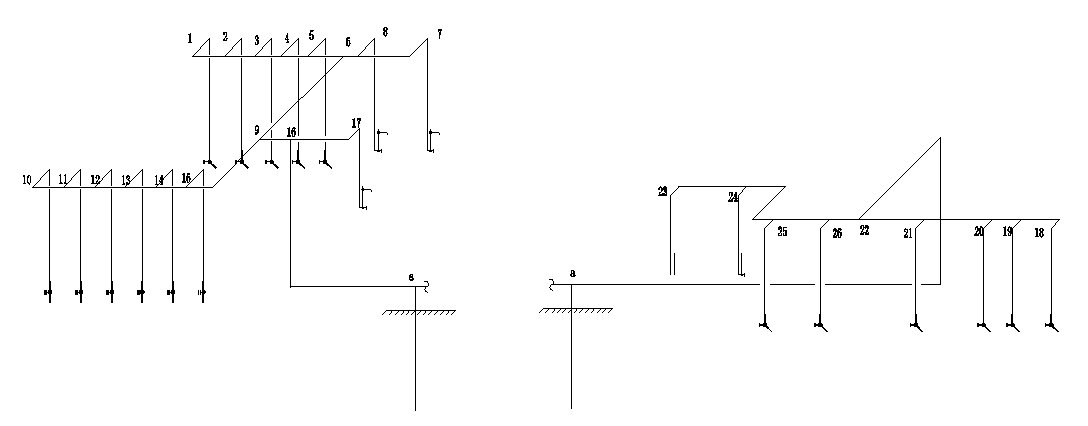

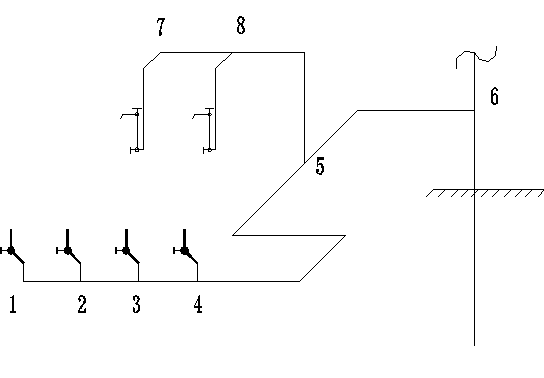

第一章 给水系统
1.1给水供应系统方案选择
1.1.1方案比较和选择
该建筑为高层建筑,为克服高层建筑同一给水系统,低层管道中静水压力过大的弊端,保证建筑供水的安全可靠性,高层建筑给水系统应采取竖向分区供水,且分区应充分利用室外给水管网的水压,以节省能量。
按照GB50015-2003《建筑给排水设计规范》规定:高层建筑生活给水系统应竖向分区,竖向分区应符合下列条件:
(1)各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不大于0.55MPa。
(2)各分区最不利配水点的水压应满足用水水压的要求。
根据市政管网供水压力和建筑特点,初定如下两种方案:方案一低区由市政管网直供,高区由变频无负压设备供水;方案二低区由市政管网直供,高区由加压泵和高位水箱供水。
特将以上两种给水系统分区方案进行比较:
