摘 要
关键词：给水系统；消火栓系统；自动喷淋系统；室内排水系统；雨水系统
abstract

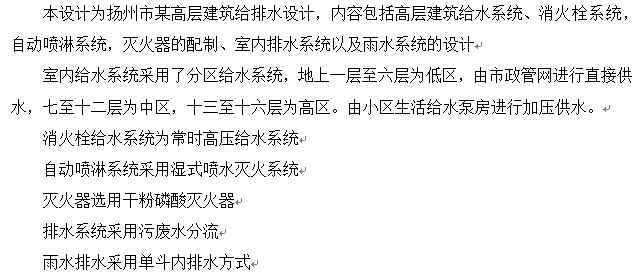

This design is a water supply and drainage design for a high-rise building in Yangzhou. It includes water supply system, hydrant system, automatic sprinkler system, fire extinguisher preparation, indoor drainage system and rainwater system design.
The indoor water supply system adopts zonal water supply system. The first to sixth floors above ground are low areas. The municipal pipe network provides direct water supply. The seventh to twelfth floors are middle areas, and the thirteenth to sixteenth floors are high areas. Pressurized water supply is provided by pumping house of residential area.
Fire hydrant water supply system is a constant high pressure water supply system.
Wet sprinkler fire extinguishing system is used in automatic sprinkler system
Dry Powder Phosphoric Acid Fire Extinguisher for Fire Extinguisher
Wastewater diversion in drainage system
Rainwater drainage adopts single bucket inner drainage mode
Key words: water supply system; fire hydrant system; automatic sprinkler system; indoor drainage system; rainwater system
目录
目录 2
绪论 4
1.给水系统 4
2.排水系统 4
3.消火栓系统 5
4.自动喷淋系统 5
5.灭火器的配置 6
第1章 高层建筑给水系统设计与计算 7
1.1 设计说明 7
1.1.1给水方式选择 7
1.1.2给水系统分区 7
1.1.3给水系统的组成 7
1.1.4给水管道布置与安装 7
1.2 设计计算 8
1.2.1给水计算基本数据 8
1.2.2室外给水管网水力计算 8
1.3给水管网具体水力计算见附表 9
第2章 高层建筑消防系统设计与计算 10
2.1 设计说明 10
2.1.1设计参数 10
2.1.2消防系统设计 10
2.1.3自动喷洒灭火系统 11
2.1.4消防管道布置与安装 11
2.2 消火栓给水系统的设计与计算 12
2.2.1消火栓的布置 12
2.2.2水力计算 13
2.2.3消防泵的选择 13
2.2.4水泵接合器的选择 13
2.2.5室外消火栓的选择 13
2.2.6减压孔板的选择 13
2.2.7屋顶消防水箱容积 14
2.2.8消防贮水池 14
2.3 自动喷水灭火系统的设计与计算 14
2.3.1设计参数的确定 15
2.3.2水力计算 16
2.3.3水泵接合器的选择 16
2.4 灭火器配置的设计与计算 16
2.4.1灭火器的设置要求 16
第3章 高层建筑室内排水系统设计与计算 17
3.1 设计说明 17
3.1.1排水方式的选择 17
3.1.2排水系统组成 17
3.1.3排水管道及设备安装要求 17
3.1.4通气管道 18
3.1.5清扫口的设置 19
3.1.6.地漏的设置 20
3.2 设计计算 20
3.2.1设计规定 20
3.2.2排水管道水力计算 22
3.2.3集水井的排水设计秒流量 22
第4章 高层建筑雨水系统设计与计算 23
4.1 设计说明 23
4.2 设计计算 23
参考文献 24
致谢 25
绪论
1.给水系统

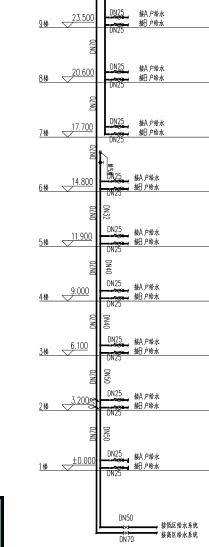

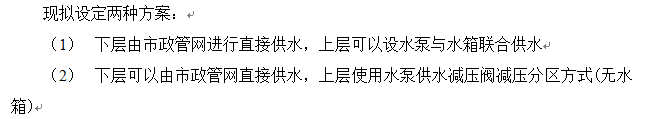

两种方案的优缺点比较：
名称 | 优点 | 缺点 |
方案一 | 水箱储存有一定水量 停水时可延时供水，提高了供水可靠性 | 安装维护较复杂，投资较大，水泵振动，噪声较大。水箱增加了二次污染的可能性 |
方案二 | 供水可靠，水压较为稳定。设备与管材较少，减少结构负担。省去水箱占地面积 | 下区水压损失大，较为耗能，投资较大 |
在实际设计中，越来越多的工程逐渐舍弃设水箱的给水方式，因为其会带来二次污染的问题。且水泵供水减压阀减压分区的给水方式在高层建筑的应用中已较为广泛。

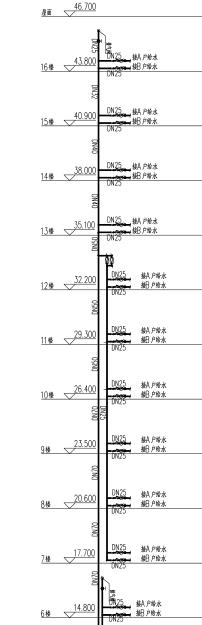

此建筑可采用竖向分区给水分为3个区域，使用减压阀来调整各区水压，使各分区最低处卫生器具配水点静水压不大于0.45Mpa。
2.排水系统

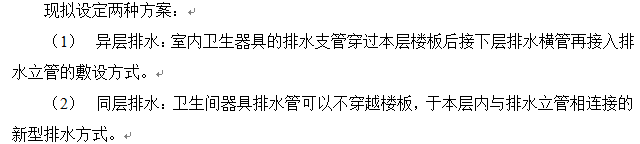

两种方案的优缺点比较：
名称 | 优点 | 缺点 |
方案一 | 排水通畅，安装方便，维修简单，土建造价低，配设卫生器具与市场成熟 | 对下层造成不利影响，譬如在穿楼板处造成漏水，下层顶板处排水管道多，不美观 |
方案二 | 产权明晰，排水管路不干扰下层，卫生器具的布置不受限制，满足个性化要求 | 装修成本增加，安装技术要求较高 |
伴随同层排水技术的不断深入学习，发现同层排水技术在性能上比隔层排水技术更为先进，它明显突出社会以人为本的原则，虽然在具体实施上具有一定的困难，但是如果施工单位可以严格按照图纸来进行相关施工，遵循相关施工规范，再结合同层排水系统新产品的不断研究，进步，相信在不久的将来，同层排水技术将广泛运用于现代住宅中，故采用同层排水。

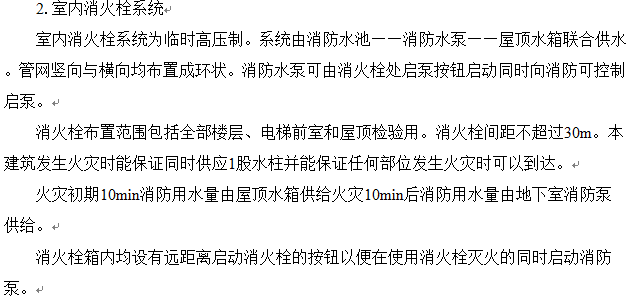

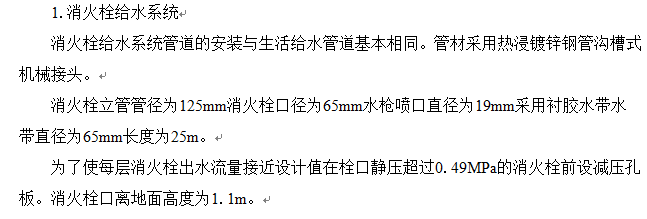

3.消火栓系统
高层建筑必须设置室内外的消火栓给水系统，本设计将采用消防水泵和屋顶水箱联合供水的方式，消防水池设于地下一层。消火栓应尽量靠近立管。室外给水管道应布置成环状，以增加系统的安全性。本建筑高度47m宜采用消防水泵和屋顶消防水箱联合供水消防水池设于地下室。室外消火栓用水量为15L/S室内消火栓用水量为10L/S每根竖管的最小流量是10L/S每只水枪的最小流量是10L/S火灾延续时间为2h/S。室内消防栓的间距
不超过120m,且与高层建筑外墙之间的距离不可以大于40m。消防栓管可选用内外壁热镀锌钢管的口径DN100以下的丝接否则采用沟槽式管件连接。消防立管设置在楼梯间、管道井内消火栓应该尽量靠近立管。室外给水管道布置成环状设两根进水管一用一备。栓口动压为0.35mpa

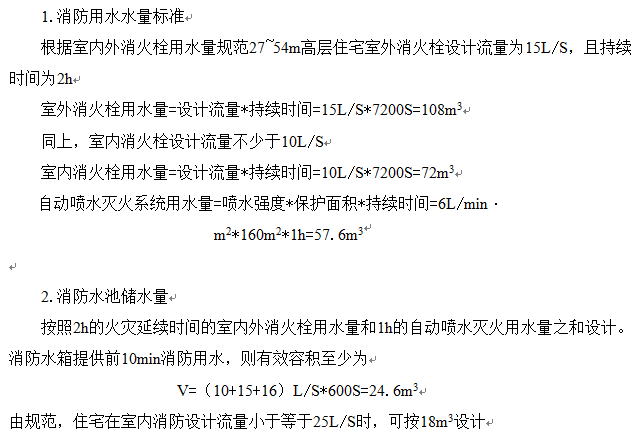

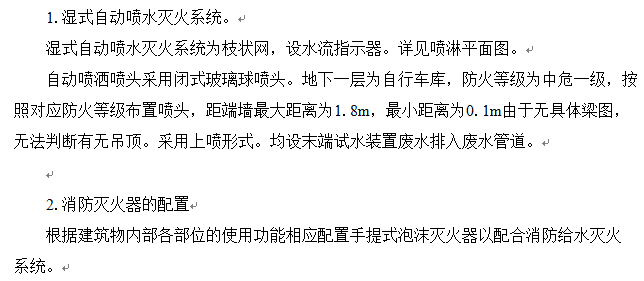

4.自动喷淋系统
以上是毕业论文大纲或资料介绍，该课题完整毕业论文、开题报告、任务书、程序设计、图纸设计等资料请添加微信获取，微信号：bysjorg。
