1. 研究目的与意义（文献综述）

1、目的及意义（含国内外的研究现状分析）

众所周知，我国是一个缺水严重的国家。虽然我国的淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，名列世界第四位。中国从20世纪70年代以来就开始闹水荒，这不是危言耸听，而是客观存在的事实。80年代以来，中国的水荒由局部逐渐蔓延至全国，情势越来越严重，对农业和国民经济已经带来了严重影响。据统计，我国目前缺水总量估计为400亿立方米，每年受旱面积200万~260万平方千米，影响粮食产量150亿~200亿千克，影响工业产值2000多亿元，全国还有7000万人饮水困难。

1.1中国水资源现状一、水之源短缺

2. 研究的基本内容与方案

2.研究（设计）的基本内容、拟采用的技术方案及措施

2.1设计（论文）基本内容：

湖北省襄阳市谷城县城关镇位于谷城县东北部，谷城县县城所在地，是谷城县政治、经济、文化中心。

谷城县城关镇位于汉水中游西南岸，属半平原丘陵地，地势从西南向东北倾斜，西南高、东北低，平均海拔136-87米，工程地质良好。

气候属北亚热带季风气候，具有雨量充沛，光照充足，四季分明，雨热同季，无霜期长等特点。夏季主导为东南风，冬季为西北风。

境内有汉江、南河、北河流过。受纳水体南河位于设计区域南部，自西向东流向汉水，常水位75 m，二十年一遇洪水水位100.5 m。

设计区域近期人口4.5万，2025年规划人口为7万。

设计进水水质

水质 类别	BOD5	CODcr	SS	NH3-N	TP
设计进水水质(mg/L)	160	300	200	34	4

1. 查阅不少于10篇的相关资料，其中英文文献不少于2篇，完成开题报告。

2．污水、雨水管网平面布置图及水力计算。

3．污水厂处理厂计算及绘制相关图纸。

4．完成不少于2万英文（5000汉字）印刷符，且与选题有关的英文文献翻译。

5．完成毕业设计说明书，字数不少于1.0万字，应包括目录、摘要（中英文）、正文、结语及参考文献等。毕业设计1#图纸不得少于6张，图面应布局合理、正确清晰、用工程字注文、符合制图标准及有关规定。其中，至少有一张图纸用铅笔绘制，至少有一张图纸用墨线绘制，至少有一张图纸基本达到施工图要求。

2.2设计（论文）技术方案：

2.2.1设计步骤：

设计技术步骤：选择题目——学习设计任务书——撰写开题报告——进行雨污水管道系统布置及水力计算——编写正式雨污水水力计算表——绘制雨污水管道系统平面布置图及雨污水干管纵剖面图——污水厂工艺方案比选及工艺构筑物单体和辅助构筑物设计——污水泵房设计及绘制污水泵房工艺图——污水厂平面布置及绘制工艺流程图成果图——排水工程投资估算及污水厂运行成本估算——按毕业设计的要求整理毕业设计报告。

2.2.2排水体制的选择：

排水体制的选择应满足环境保护和需求，根据当地条件，通过技术经济比较。排水系统的体制，一般分为合流制和分流制两种类型。合流制排水系统是将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。这种排水系统管道造价低、不需清洁但不便于管理，污水厂的造价高。分流制排水系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。这种排水系统管道造价高，但管理方便，需要定期清理。分流制排水系统又分为完全分流制和不完全分流制两种，完全分流制排水系统具有完整的雨、污排水系统，而不完全分流制只具有污水系统，不能满足城市雨水排放要求。谷城的排水体制应做到雨、污完全分流，将污水收集到污水处理厂集中处理，因此结合本地区经济发展水平，采用完全分流制排水系统。

2.2.3污水处理工艺流程的选择：

污水处理厂的工艺流程系指在保证处理水达到所要求的处理程度的前提下所采用的污水处理技术各单元的有机组合。在选定工艺流程的同时，还需要考虑各处理技术单元构筑物的型式，两者互为制约、互为影响。通常解决此类问题的思路是：综合考虑污水的处理程度、工程造价和运行费用、当地的各种条件、原污水的水量与污水流入工况等因素。此次设计中收集到污水处理厂中污水中生活污水占70%，工业废水占30%，适宜采用活性污泥法进行生物处理。污水处理工艺的选择应考虑进水水质和排入水体的水质标准，另外还需考虑污水水量、工程造价和运行费用。本设计处理后水质要求达到一级A类排放标准，可以采用A²O和氧化沟处理工艺，两种工艺流程分别如下：

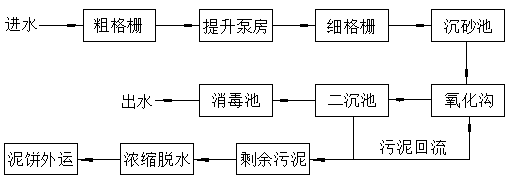

方案一：

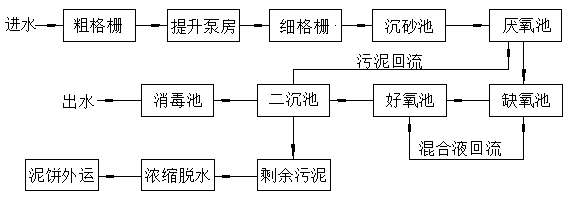

方案二：

鉴于谷城污水多为生活污水，工业污水比重较小，流量较为稳定，因此生物处理池选用传统廊道式A²O生物池，将选择池、厌氧池、缺氧池和好氧池合建为一体式生物池，运行费用低，在较短的水力停留时间里完成脱氮除磷和BOD的去除。

2.3造价和概算

概算主要包括成本和运行费用，总成本包括管道部分和污水厂部分，运行成本主要是指污水厂的运行成本污水厂部分包括构筑物的基建造价，同时与当地的地价、交通状况等条件有关。运行成本主要包括鼓风曝气机房的电费，工艺流程中的化学药品费用，人工费用以及设备费，最后是维持水厂正常运行的日常电费等等。

3. 研究计划与安排

设计进度安排

设计时间	设计事项
第1周	明确设计任务，查阅相关资料，进行工艺方案的对比及制定。撰写开题报告，查阅与拟定工艺相关的外文资料，并翻译成汉语。
第2周	初步选定排水方案，选择排水系统体制；划分排水流域，初步完成污水处理厂选址及雨、污水主干管道的定线
第3周	完成全部雨、污水管道的定线与布置并完成设计管段的划分，完成设计管段起讫点的编号；完成雨、污水管道系统设计管段汇水面积的划分、编号、面积量取及设计管段长度的量取，填入计算表中。
第4周	全面完成雨、污水管道系统的流量计算及水力计算，完成所有干管的设计参数的确定，完成泵站、污水处理厂的规划工作；完成雨、污水管道系统的平面布置图及干管的纵剖面图的绘制。
第5~9周	依据各设备及建筑物的设计尺寸、污水处理厂的占地面积、常年主导风向及气候等因素进行对污水处理厂总平面布置。
第10周	依据污水处理厂的地形状况、各建筑物的设计高度、按照城市污水处理厂的高程布置原则进行对污水处理厂的高程布置。
第11周	熟悉CAD技术的使用及手工绘图的原则与要求，进行图纸绘制，包括污水处理厂总平面布置图、高程图等。
第12周	排水工程的造价估算
第13周	依据设计计算结果进行对设计说明书的编写，包括设计题目；摘要；目录和前言；正文；结论；心得体会；致谢。并装订成册。

4. 参考文献（12篇以上）

[1]江娟.市政给排水工程设计中节能给排水技术的应用探析[j/ol].中国战略新兴产业:1-4[2018-03-23].https://doi.org/10.19474/j.cnki.10-1156/f.003356.
[2]路鋆.城市排水工程规划常见问题的探讨[j].科技视界,2017(31):144-145.
[3]张晓健.给排水科学与工程专业概况[j].给水排水,2017,53(07):141-144.
[4]王巧香,王燕.建筑给排水工程施工中节能减排措施的研究[j].工程技术研究,2017(04):215 251.
[5]张赛燕.建筑给排水设计中节能减排设计分析[j].工程技术研究,2017(04):225 237.
[6]沈艺宏.市政给排水管道工程的施工管理探讨[j].城镇供水,2017(01):85-88 80.
[7]李慧.市政给排水工程造价控制与管理的措施[j].工程技术研究,2016(06):130 134.
[8]李嵩霄.市政道路排水工程的规划与管理[j].科技创新与应用,2016(21):191.
[9]孙晓晶. 给排水工程常用塑料管道应用及施工质量研究[d].山东建筑大学,2016.
[10]徐鹏飞.市政给排水设计中常见的问题与对策探究[j].林业科技情报,2016,48(02):80-81.
[11]林玉泉.浅谈市政排水工程的规划与管理[j].建材与装饰,2016(05):172-173.
[12]许丽丽,杨湘毅.山地滨海地区排水工程规划研究——以汕头市南滨片区排水工程规划为例[j].江西建材,2015(17):16-17.
[13]来慧.城市给水排水工程规划分析[j].农业科技与信息,2015(14):44-45.
[14]刘忠生.bim技术在乌海a8商业楼给排水设计中的应用[j].给水排水,2015,51(02):72-76.
[15]路晓辉.建筑给排水工程施工技术的改进和发展[j].赤峰学院学报(自然科学版),2014,30(20):61-62.
[16]魏沛.论城市市政给排水的规划设计[j].赤峰学院学报(自然科学版),2014,30(19):37-38.
[17]张小义. 新余市城市排水工程专项规划若干问题研究[d].南昌大学,2014.
[18]崔福义,张晓健,高乃云,张智,李伟光,李圭白,张杰.给排水科学与工程(给水排水工程)专业的建设与发展[j].给水排水,2013,49(04):1-3.
[19]李刚.建筑给排水节能节水技术及应用研究[j].建筑节能,2013,41(01):31-32 76.
[20]吴昊. 江西省城市排水工程专项规划编制的若干问题研究[d].南昌大学,2012.

[21]g.venkatesh,helgebrattebo,typifying cities to streamline the selection of relevant environmental sustainability indicators for urban water supply and sewage handling systems: a recommendation,[j].2013, vol.15 (3), pp.765-782.

[22]osamu sawai, tepei nunoua, kazuo yamamoto,supercritical water gasification of sewage sludge using bench-scale batch reactor: advantages and drawbacks,[j].2014, vol.16 (1), pp.82-92.

[23]cao liu, kun li, liqin yu, yiping xu, bingbin huang, jingdong wu, zijian wang,pops and their ecological risk in sewage sludge of waste water treatment plants in beijing, china,[j].2013, vol.27 (7), pp.1575-1584.
