摘 要
本设计任务是为辽宁省某地级市设计一座污水处理厂，规模为60000 t/d，处理后水质应达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准。综合污水处理厂处理水量、进水各指标浓度以及排放标准的要求，选择完整的二级处理系统。
本设计的工艺流程包括污水的物理处理阶段和生物处理阶段。污水的物理处理阶段主要构筑物包括：格栅、污水提升泵站、平流式沉砂池和幅流式初沉池。污水的生物处理阶段主要构筑物包括：厌氧-缺氧-好氧生物反应池以及二沉池，厌氧-缺氧-好氧生物反应池是该工程的核心构筑物。处理过后的水进入消毒接触池后，经巴氏计量槽排至河流。设计中初沉污泥和活性污泥混合后依次进入浓缩池，贮泥池和脱水机房，污泥外运处理。
关键词：污水处理 A/A/O 生物反应池 活性污泥
Design of Sewage Treatment Project in a Prefecture - level City in Liaoning Province
ABSTRACT
The task of this study is to design a sewage treatment plant with capacity around 60000 (t / d) for a prefecture - level City in Liaoning Province. The water quality after treatment must reach first level grade B of 《urban sewage treatment plant pollutant discharge standards》(GB18918-2002). Concerning on flow rate and quality of sewage, also the required discharged standard, secondary treatment process is proposed here.
The treatment process includes a physical treatment stage and a biological treatment stage. The main structure in physical treatment stage are: grille, sewage pumping station, advection mortar chamber and flow settling pour. For biological treatment, the main structure are: anaerobic - anoxic - aerobic biological reaction tank,(the core of this process) and secondary sedimentation tank. After the disinfection, the purified water is discharged to a river. The sludges from sedimentation tank are mixed and delivered to a concentrated tank, followed by a sludge storage tank and a dewatering machine room one by one. Finally, the sludge is transported outside.
Keywords : sewage treatment; A / A / O biological reaction tank; sludge treatment
目 录
摘 要 I
ABSTRACT II
第一章 前言 1
1.1设计题目 1
1.2设计任务 1
1.3设计阶段 1
1.4设计依据 1
1.5设计原始资料 2
第二章 工程设计说明 3
2.1污水处理厂设计 3
2.1.1原水水质与处理目标 3
2.1.2污水处理厂设计流量 4
2.2污水处理工艺流程的选择 4
2.2.1污水处理工艺流程的确定 4
2.2.2污水处理工艺方案的确定 5

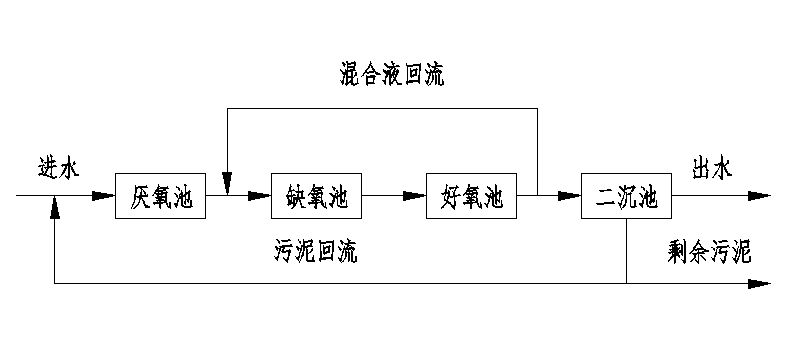

2.2.3污水处理工艺流程图 6
第三章 污水处理厂的计算 7
3.1污水进水渠 7
3.2中格栅 7
3.2.1格栅设计原则和设计参数 7
3.2.2格栅设计和计算 8
3.3集水井和提升泵房 10
3.3.1提升泵房 10
3.4细格栅 12
3.4.1设计原则和设计参数 12
3.4.2设计计算 12
3.5平流式沉砂池 14
3.5.1设计原则 14
3.5.2设计计算 15
3.6配水井 16
3.6.1设计参数 16
3.6.2设计计算 17
3.7辐流式初沉池 18
3.7.1设计原则 18
3.7.2设计计算 18
3.8 A2/O生物反应池 20
3.8.1设计原则 20
3.8.2设计参数 21
3.8.3设计计算 21
3.9幅流式二沉池 30
3.10消毒接触池 32
3.10.1接触池设计计算 32
3.10.2消毒工艺设计计算 33
3.11巴氏计量槽 34
3.11.1设计计算 34
第四章 污泥处理设施的计算 36
4.1气浮浓缩池 36
4.1.1设计参数 36
4.1.2设计计算 36
4.2污泥贮泥池 38
4.3污泥脱水间 39
4.3.1设计参数 39
4.3.2设计计算 39
第五章 高程布置的计算 42
5.1高程布置的原则 42
5.2高程的设计计算 42
5.3高程布置 44
第六章 污水处理厂经济概算 46
6.1土建部分 46
6.1.1构筑物投资估算 46
6.1.2建筑物投资估算 47
6.1.3厂区总图部分投资估算 47
6.2设备部分 47
6.3管道部分 48
6.4总投资费用 49
6.5经济效益分析 49
结语 51
参考文献 52
谢辞 53
第一章 前言
1.1设计题目
根据给定的原始资料，参考规范及市政规划部门设计要求，进行辽宁省某地级市的城市污水处理工程设计。
1.2设计任务
本工程为辽宁省某地级市的城市污水处理工程。拟建污水处理厂设计规模为60000 t/d，出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准后排放。进水水质情况见下表:
表1 进水水质
