摘 要

给水系统分区供水，从市政管网上接一根DN100的引入管，负一层至地上三层为市政管网直供，四至十六层选用变频水泵分区供水。地下消防水池采用钢筋混凝土结构，置于地下室泵房边，有效容积851.76立方米，分为两格。排水采用污、废水合流制，直接排入市政污水管。高层排水立管采用专用通气立管，底层排水立管采用伸顶通气。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。雨水选择建筑外排水，选择重力流系统，雨水经屋面雨水斗收集后排入雨水管。

根据规范，该建筑为二类高层建筑，室外消火栓用水量30L/s，室内消火栓用水量40L/s，火灾延续时间3h。消火栓充实水柱高度12m，水龙带长度25m，水枪喷嘴流量5.16L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。

本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量26.6L/s。报警阀设于地下室泵房内，各层均设水流指示器、信号阀和末端试水装置，其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备（包含有效体积43立方米消防水箱）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，设于屋顶，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。

关键词:给水系统、 排水系统、 消火栓系统、 自动喷水灭火系统、 雨水系统

Abstract

Water supply system partition water supply, from the municipal pipe network to pick up a DN100 the introduction of the tube, a negative layer to the ground three for the municipal pipe network direct supply, four to sixteen selected frequency pump water supply. Underground fire pool with reinforced concrete structure, placed in the basement pump side, the effective volume of 851.76 cubic meters, divided into two cells. Drainage using sewage, waste water system, directly discharged into the municipal sewage pipe. High-level drainage riser with a dedicated ventilation riser, the bottom of the drainage riser with top ventilation. The drainage of the basement is discharged into the sump by the gutter, and the drainage tank is discharged to the inspection well. Rainwater selection outside the building drainage, select the gravity flow system, the rainwater collection by the roof after the rainwater tank into the rain pipe.

According to the standard, the building for the two types of high-rise buildings, outdoor fire hydrant 30L / s, indoor fire hydrant water 40L / s, fire duration 3h. Fire hydrant full water column height 12m, hose length 25m, water gun nozzle flow 5.16L / s, fire pipe diameter DN100. In the roof layer set a test fire hydrant, each indoor fire hydrant box are equipped with long-distance start fire pump button.

The project's automatic sprinkler system is divided into two districts. The building uses wet automatic sprinkler system, sprinkler system design flow 26.6L / s. The alarm valve is located in the basement pump house, each layer is set up water flow indicator, signal valve and the end of the test water device, the signal are sent to the fire control center for processing. (Including the effective volume of 43 cubic meters of fire water tank) Storage fire 10min automatic sprinkler system, indoor fire hydrant system water, located in the roof, the initial fire from the tank water supply, the latter part of the fire by the Basement fire pumps and spray pumps for water supply.

Keywords: water supply system; drainage system;fire hydrant system;automatic sprinkler system; rainwater system

目 录

摘要 I

目录 Ⅲ

第一章 给排水工程设计任务书 1

1.1工程概况 1

1.2 设计依据 1

1.3设计内容 1

1.4完成的工作量 1

1.5设计进度计划 3

第二章 设计说明书 4

2.1给水系统 4

2.1.1 给水系统的选择 4

2.1.2方案选择依据 5

2.1.3给水系统的组成 5

2.1.4给水管道布置与敷设 6

2.2排水系统 6

2.2.1排水系统的选择 6

2.2.2排水系统的组成 6

2.2.3主要设备及构筑物 6

2.2.4排水管道安装要求 7

2.3雨水排水系统 7

2.3.1雨水排水系统的选择 7

2.3.2雨水排水系统的组成 8

2.3.2雨水排水系统的敷设与布置 8

2.4室内消火栓系统 8

2.4.1室内消火栓系统的选择 8

2.4.2室内消火栓系统的组成 9

2.4.3设备及构筑物 9

2.4.4消火栓的安装 9

2.5自动喷淋系统 9

2.5.1自动喷水灭火系统的选择 9

2.5.3喷头的选择与布置 10

2.5.5喷淋系统的安装 10

第三章 设计计算书 11

3.1给水系统 11

3.1.1生活用水量计算 11

3.1.2生活给水系统水力计算 12

3.1.3设备选型 23

3.1.4减压设施 24

3.1.5低区给水系统所需压力校核 25

3.2建筑内部排水系统 26

3.2.1排水条件及形式选择 26

3.2.2横支管计算 26

3.2.3立管计算 31

3.2.4底层单排排出管计算 32

3.2.5集水坑及提升泵计算选型 33

3.2.6化粪池设计计算 34

3.3雨水排水系统 35

3.3.1降雨强度 35

3.3.2汇水面积 35

3.3.3立管水力计算 36

3.3.4雨水斗 37

3.3.5连接管 37

3.3.6悬吊管 38

3.3.7排出管 38

3.4室内消火栓给水系统 38

3.4.1消火栓保护半径 38

3.4.2室内消火栓间距 38

3.4.3消火栓的确定 39

3.4.4消火栓给水系统计算 39

3.4.5水泵接合器 42

3.4.6消防水箱 42

3.4.7消防水池 42

3.4.8消火栓减压计算 43

3.4.9室外消火栓的设置 43

3.5自动喷淋灭火系统 44

3.5.1自动喷淋灭火系统的基本数据 44

3.5.2管道与报警阀布置 44

3.5.3喷头的选用与布置 44

3.5.4水力计算（作用面积法） 44

3.5.5报警阀的压力损失 46

3.5.6喷淋泵选型 46

3.5.7水泵接合器 47

3.5.8喷淋减压孔板计算 47

参考文献 49

结语 50

致谢 51

第一章 给排水工程设计任务书设计书

1.1工程概况

某研发办公楼主体建筑为地上十六层，地下一层。地下一层为车库，地上一至三层为加工、组装区，四至十六层为研发、办公区。

市政自来水压力约为: 0.25MPa。

其他详细资料见所提供的该建筑物的平面与立面图纸。

1.2 设计依据

1、建筑给水排水设计规范GB50015-2003（2009年版）

2、建筑设计防火规范 GB50016-2014

3、自动喷水灭火系统设计规范GB50084-2001(2005年版)

4、消防给水及消火栓系统技术规范GB50974-2014

5、汽车库、修车库、停车场设计防火规范GB50067-97

6、泵站设计规范(GB/T50265-97)

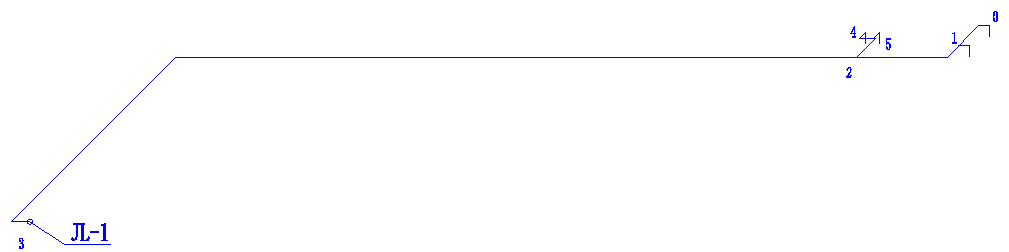

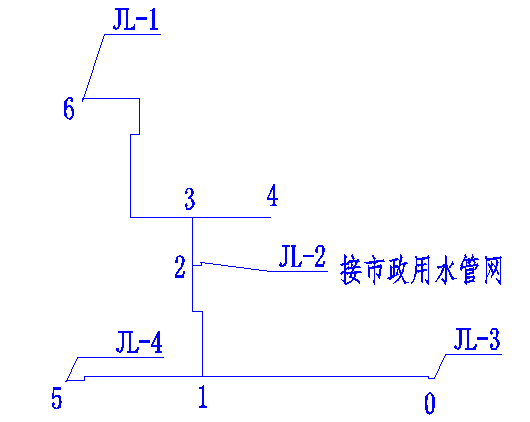

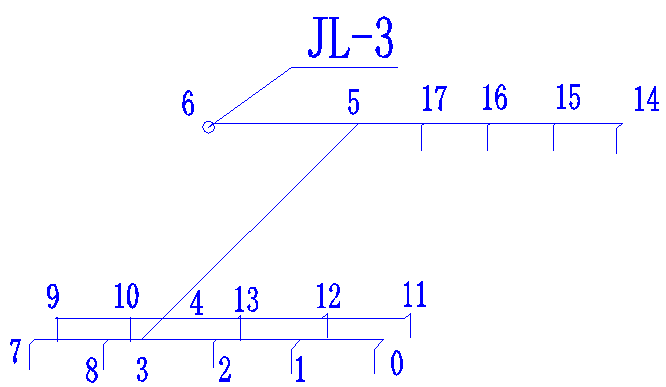

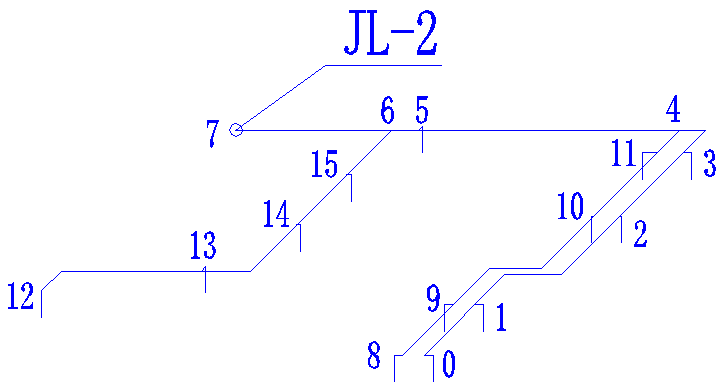

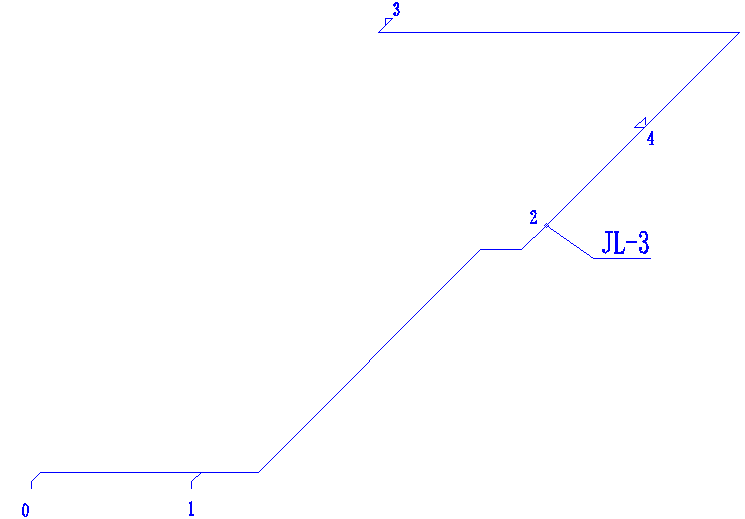

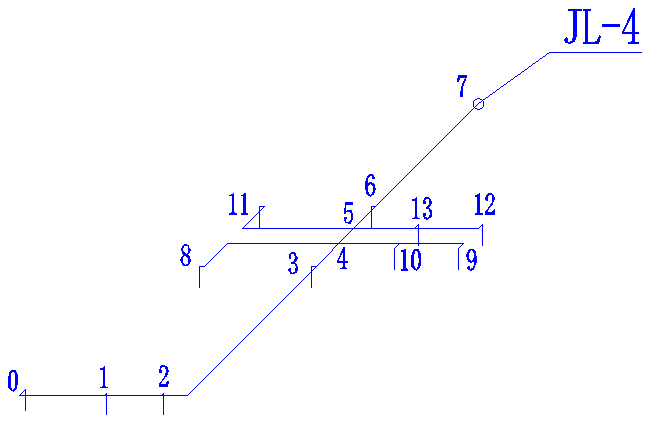

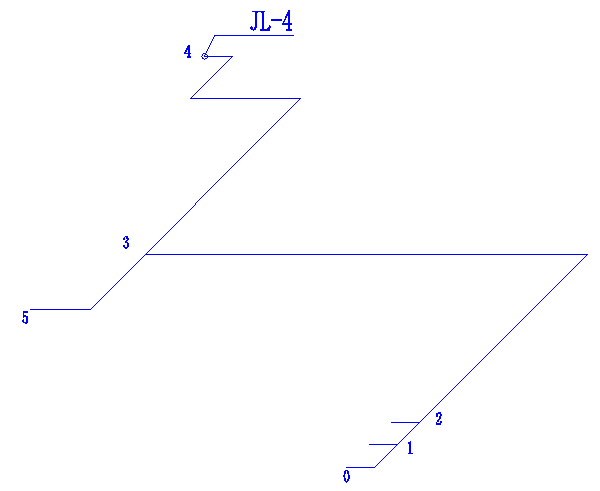

相关图片展示：
