扬州某医院住院部

摘 要

本设计为某医院住院部的给水、排水和消防系统设计。

给水系统：生活给水系统分成两区，1~2层由市政管网直接供水，Ⅱ区3~10层变频调速恒压给水系统供水。

排水系统：室内排水系统采用粪便污水和生活污水合流排放，一起进入化粪池处理排放至市政污水管网。

消防给水系统：室外消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量.屋顶消防水箱提供火灾前10分钟用水。

关键词：建筑给水排水设计 给水系统 排水系统 热水系统 消防给水系统

Inpatient department

Abstract

This project designs the water supply, water drainage, fire water system of this building.

Water supply system: The water supply system of this building is divided into two districts. TheⅠdistrict from the 1 flour to the 2 flour use domestic water , theⅡdistrict from the 3 flour to the 10 flour uses pump supply system.

Fire-sprinkling and fire hydrant system: There is a fire water store under the ground out of the building, is offers two hour’s fire hydrant system and one hour’s fire-sprinkling water consumption. And the cistern on the top flour of the building offers the fire 10-minute water consumption.

Sewage system: The indoor sewerage system is a incorporate system of waste sewage domestic sewage .After they flow into the waste pool is discharged with the domestic sewage into the domestic pipe.

Key words: water system design of building, water supply system, hot-water supply system, sewage system, fire-sprinkling and fire hydrant system.

第一章 设计说明

1.1给水工程

1.1.1给水系统的选择

某酒店公寓建筑高度40.1m。如果直接采用水泵——水箱给水方式，低层供水压力可能超过0.35MP，易对卫生器具与管道接口造成损坏，且未能有效利用市政管网水压，造成能量浪费。同时，屋顶水箱容积过大，增加建筑负荷和投资费用。根据GBJ15-88《建筑给水排水规范》（以下简称〈规范〉）（1997年版）规定：“分区最低卫生器具配水点处的静水压，住宅，旅馆，医院宜卫生器具配水点处的静水压为300~350kPa；办公楼宜为350~450kPa。”为了充分利用市政管网水压，生活给水系统宜进行竖向分区。

市政管网的提供的水压为25mH2O。可考虑低区采用。根据建筑楼层属性，决定将作为商业层的一层二层采用市政管网直接供水。

三层以上为标准层，可以采用的分区方式有：高位水箱给水方式，变频调速水泵给水方式，气压给水方式。GBJ45--82《高层民用建筑设计防火规范》规定：“采用高压给水系统时，可不设高位消防水箱，当采用临时高压给水系统时，应设高位消防水箱。”我国目前的消防给水系统多数采用临时高压系统。高区有两种方案可供选择：变频供水方式和气压罐给水方式。变频供水由于自动化较高，本建筑高区属于住宅楼，水量较大，使用时间为24h/d，宜采用变频调速泵供水。但是在夜间由于用水量较少，使用调速泵供水能耗较大。气压罐给水方式的主要缺点为气压罐调节容积小同样存在不能满足消防贮水的问题。因此，针对其用水特点，采用变频泵与气压罐联合供水设施。这样在白天用水量大的时段使用变频泵供水，到了用水量较小的夜晚则使用气压管供水，两者相得益彰。

1.1.2系统的组成

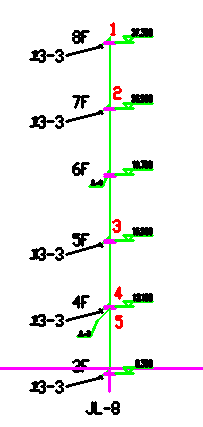

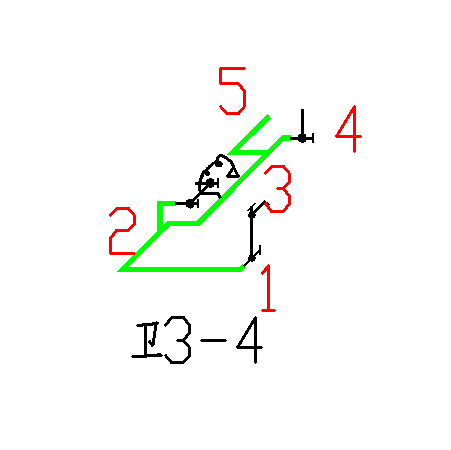

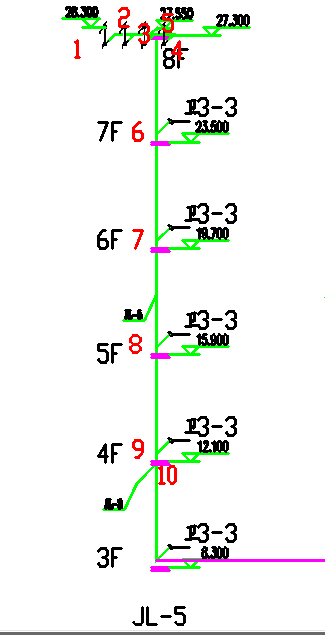

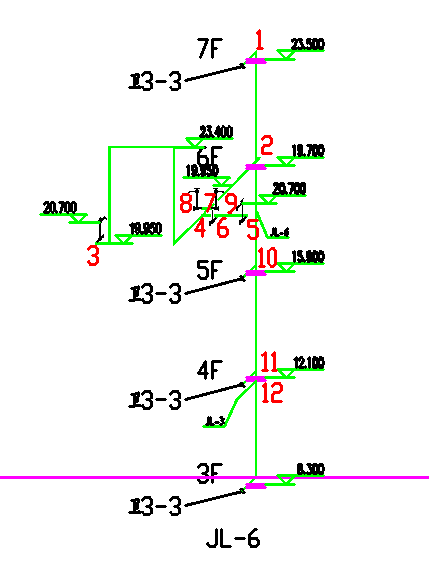

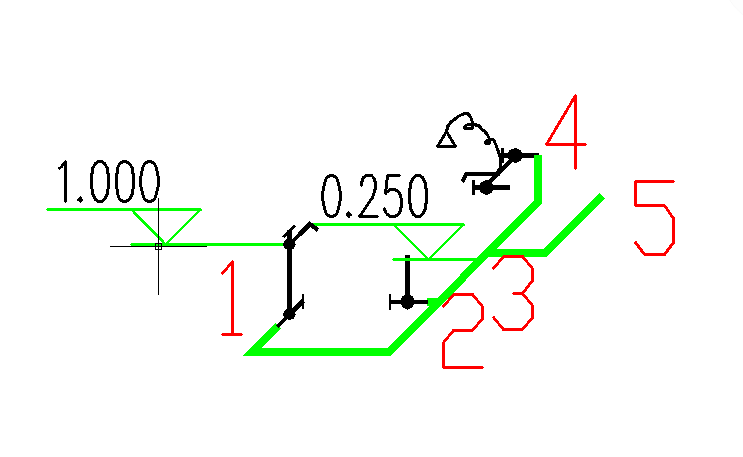

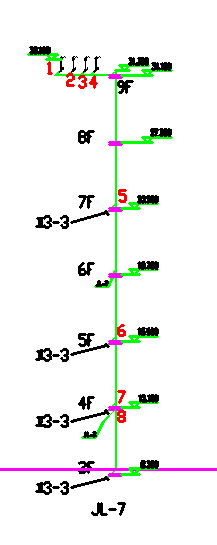

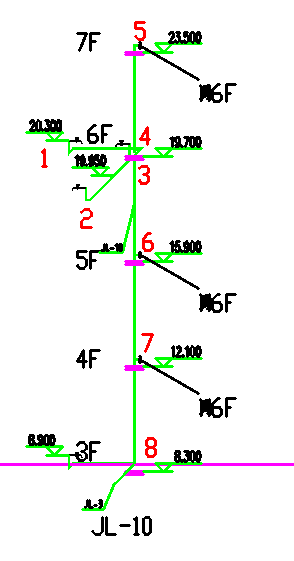

相关图片展示：
