摘 要

笔记本电脑和台式机电脑相比，便携性和自由度更高。有着台式电脑不可比拟的占地面积和重量上的优势。它们对于场地的要求更低，携带上更为方便，在办公携带等更多场景下有着更好的表现。

对于众多笔记本使用者来说，以集成显卡为核心的笔记本不在少数，性能不足导致无法游戏、作图、渲染也成了电脑爱好者们在使用设备上的短板。多数超薄本、商务本由于原本体积大小的限制，导致了自身无法拥有足够空间装配高性能的独立显卡，或因为价格原因，在最初的选配上就使用了较为低性能的产品，在实际使用与工作中，无法达到良好的综合工作性能，渲染建模等更为专业的需求方面便成为了这类笔记本电脑的短板，在无法改变CPU的情况下，对于显卡的升级往往便作为最有效的性能提升方式。另外由于笔记本自带端口上的限制，与外界各种新老设备的连接，数据的传递也是一项难题，端口的规格不断升级、换代，一些最新的产品对于老产品的支持往往并不友好。对媒体声音的质量要求上，大量普及的板载声卡也不能满足高品质音乐回放和娱乐需求了，自带的笔记本电脑音箱也并不是为音乐播放等更多细节化功能而设计，让人会有明显的失真等听觉感受。散热上，自带的板载风扇也很难满足笔记本电脑高强度工作下的散热需求，往往会在工作下产生CPU过热、硬盘温度过高等问题。

增强笔记本电脑的综合性能，深刻了解用户需求的方向，人们对于笔记本电脑性能上的追求。研究并利用目前可以使用的最新技术规格，零件规格，产品先例，创造出最新的集成化设计产品，成为本课题的研究内容。

关键词：创新 高性能

Laptop peripherals integrated dock design

Abstract

Laptops are more portable and free than desktops.Has the desktop computer incomparable floor space and the weight superiority.They require less space, are more convenient to carry, and perform better in more scenarios such as office carrying.

For many laptop users, to the integrated graphics card as the core of the notebook is not a small number of insufficient performance, resulting in games, drawing, rendering has become a computer enthusiasts in the use of the short board equipment.Most ultrathin, business this because of the limitation of original size led to assemble high-performance discrete graphics itself can't have enough space, or because the price reason, on the initial matching with relatively low performance of the product, in actual use and the work, cannot achieve good comprehensive performance, rendering modeling became more specialized demand aspects, such as short of this kind of notebook computers, in the case of can't change the CPU, for video card upgrade, often as the most effective way of performance improvement.In addition, due to the limitation on the port of the notebook, the connection with various old and new devices from the outside world, and the transmission of data is also a difficult problem. The specifications of ports are constantly upgraded and updated, and some of the latest products are often not friendly to the support of old products.In terms of the quality requirements for media sound, a large number of popular onboard sound CARDS cannot meet the needs of high-quality music playback and entertainment. The built-in laptop speakers are not designed for music playback and other more detailed functions, so people will have obvious auditory feelings such as distortion.In terms of heat dissipation, the built-in on-board fan is also difficult to meet the heat dissipation requirements of laptop under high intensity work, which often leads to problems of CPU overheating and high temperature of hard disk under work.

Enhance the comprehensive performance of notebook computer, deeply understand the direction of user demand, people's pursuit of notebook computer performance.It has become the research content of this subject to study and create the latest integrated design products by using the latest technical specifications, part specifications and product precedents available at present.

Key words: Innovative high performance

目 录

摘要……………………………………………………………………I

ABSTRACT…………………………………………………………… II

第一章 设计调研…………………………………………………… 1

1.1 市场调研…………………………………………………………………1

1.1.1 笔记本电脑外设集成坞的定义…………………………………1

1.1.2 笔记本电脑外设集成坞的由来…………………………………1

1.1.3 国内外笔记本电脑外设行业概况………………………………1

1.1.4 国内笔记本电脑外设市场分析…………………………………4

1.1.5 笔记本外设类别举例……………………………………………4

1.1.6 目前已有同类功效产品调研……………………………………5

1.1.7 市场调研小结……………………………………………………6

1.2 技术调研…………………………………………………………………6

1.2.1 笔记本电脑外设集成坞的材料分析……………………………6

1.2.2 笔记本外设集成坞的技术分析…………………………………7

1.2.3 技术调研小结……………………………………………………7

1.3 用户调研…………………………………………………………………7

1.3.1 笔记本电脑外设集成坞用户分析………………………………7

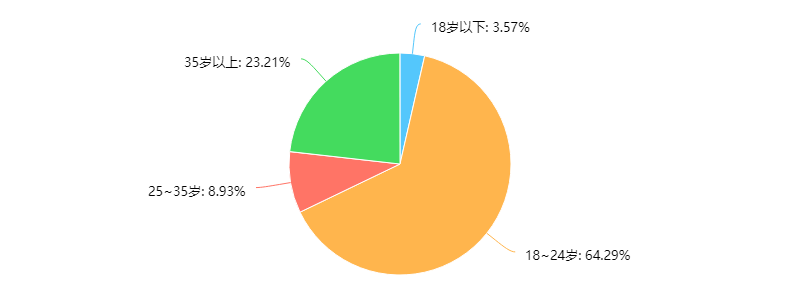

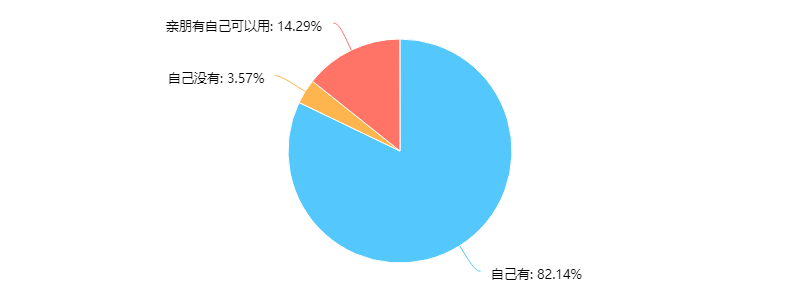

1.3.2 笔记本电脑外设集成坞调查问卷分析…………………………7

1.3.3 用户需求分析………………………………………………… 14

1.3.4 用户调研小结………………………………………………… 14

1.4 人机调研……………………………………………………………… 17

1.4.1 笔记本电脑外设集成坞全配件状态的人机分析…………… 15

1.4.2 笔记本电脑外设集成的设计及关键尺寸的确定…………… 15

1.4.3 人机调研小结………………………………………………… 15

1.5 造型规律调研………………………………………………………… 15

1.5.1 笔记本电脑外设集成坞造型设计要求……………………… 15

1.5.2 笔记本电脑外设集成坞的造型分析………………………… 15

1.5.3 笔记本电脑外设集成坞的产品风格………………………… 15

1.5.4 造型规律调研小结…………………………………………… 16

1.6 法律法规调研………………………………………………………… 16

1.6.1 笔记本电脑外设集成坞质量检测…………………………… 16

1.7 产品设计定位………………………………………………………… 17

第二章 产品方案设计……………………………………………… 18

2.1 前期方案设计………………………………………………………… 18

2.2 中期方案设计………………………………………………………… 20

2.3 后期方案设计………………………………………………………… 22

1. 结构设计…………………………………………………… 26

3.1 产品三视图…………………………………………………………… 26

3.2 产品总装图…………………………………………………………… 27

3.3 产品爆炸图…………………………………………………………… 28

第四章 产品人机设计……………………………………………… 29

4.1 产品色彩设计………………………………………………………… 29

4.1.1 色彩原理……………………………………………………… 29

4.1.2 配色方案……………………………………………………… 29

4.2 产品细节界面设计…………………………………………………… 31

4.2.1 笔记本电脑外设集成坞细节介绍…………………………… 31

4.2.2 笔记本电脑外设集成坞与笔记本的操作关系……………… 37

1. 产品材料与工艺设计……………………………………… 39

5.1 笔记本电脑外设集成坞部件的材料………………………………… 39

5.2 笔记本电脑外设集成坞的加工工艺………………………………… 39

第六章 产品最终效果图…………………………………………… 40

6.1 产品效果图…………………………………………………………… 40

第七章 产品价值分析……………………………………………… 44

7.1 产品价值构成………………………………………………………… 44

结束语…………………………………………………………………45

参考文献………………………………………………………………46

致谢……………………………………………………………………47

第一章 设计调研

对笔记本外设集成坞历史概述、人机、前景规范等进行调研，做好产品定位。

1.1 市场调研

1.1.1 笔记本电脑外设集成坞的定义

为扩展笔记本性能服务，在移动端平台上可以实现更多操作，兼容更多需要的功能。整合零散的笔记本外设部件，为设备们提供一体化的集成载体，在统一性、整合性、便利性上有更好的体验。

1.1.2 笔记本电脑外设集成坞的由来

人们在最初购置笔记本电脑时，选择上会因为自己的喜好有所偏爱，但因为喜好带来的缺陷，如性能上的瓶颈，端口上的不足等，不可避免。

笔记本电脑外设集成坞，便为这些用户提供更多的可能。人们可以选择更适合自己的“套餐”，以满足自己的需求。

1.1.3 国内外笔记本电脑外设行业概况
