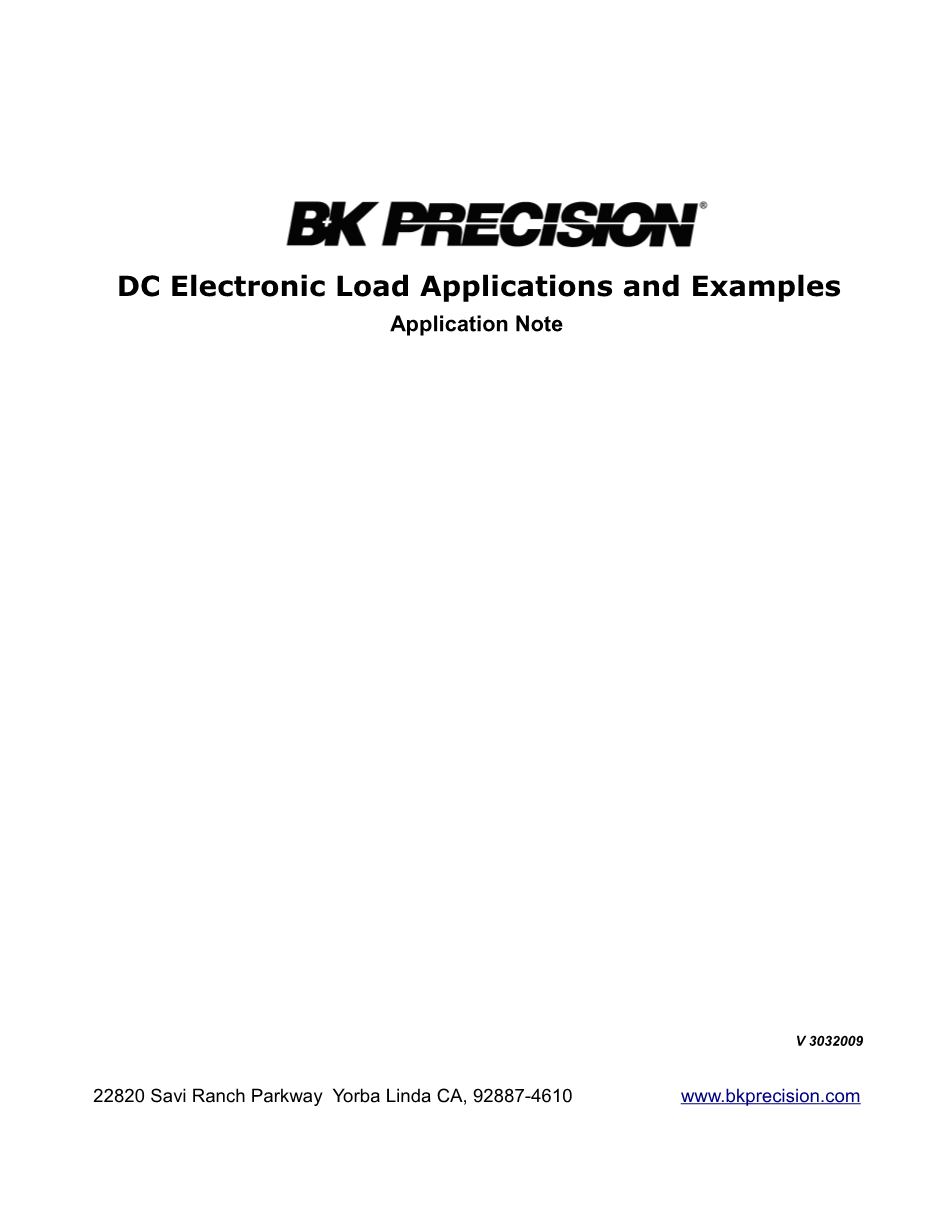

直流电子负载应用和示例
应用说明
V 3032009
22820 Savi Ranch Parkway Yorba Linda CA, 92887-4610 www.bkprecision.com

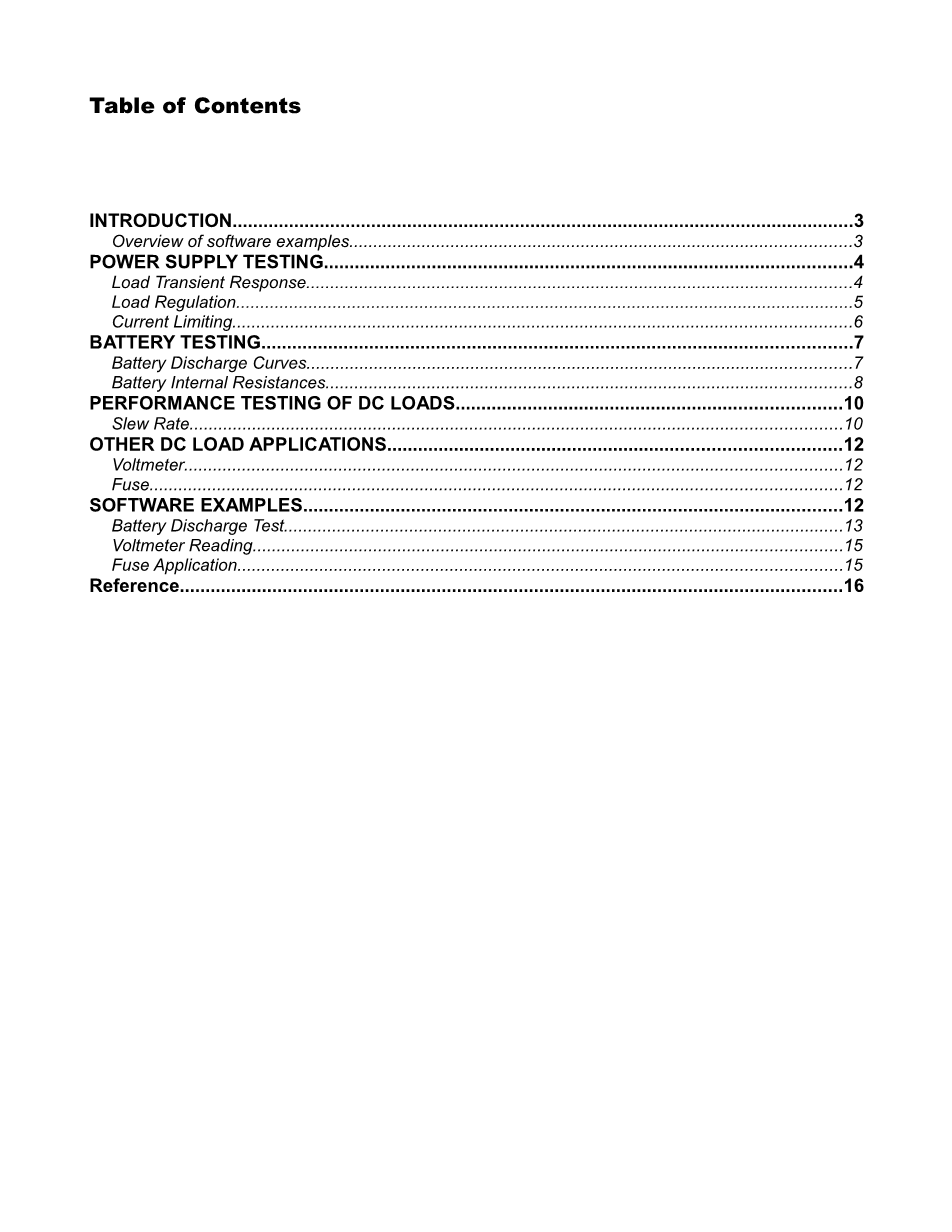

目录
介绍 1
软件示例概述 1
电源测试 1
加载瞬态响应 2
负载调节 3
限流 5
电池测试 6
电池放电曲线 7
电池内阻 8
直流负载的性能测试 10
摆率 10
其他直流负载应用 12
电压表 13
保险丝 13
软件示例 13
电池放电测试 14
电压表读数 15
保险丝应用 16
参考 17
介绍
随着技术的不断发展，对质量测试仪器的需求也随之增加，因为需要进行更好，更准确的测量以适应更新的技术。对于当今的大多数电子应用，使用节能和可靠的电源至关重要。出于这个原因，重要的是要有一个能够准确描绘结果的测试仪器，这些结果定义了用于为电动汽车，计算机电源，3G蜂窝电话甚至消费者标准家用电池等设备提供电力的电源的性能. .可编程直流电子负载就是这样一种仪器，可以帮助测试各种设置，配置，方案和方法。本应用笔记的目的是提供直流负载使用的一般范围。将详细描述用于测试电源的一些标准性能测试。此外，几种测试直流负载本身的方法将包含在后面的章节中。提供有关实际DC负载应用和设置信息的其他详细信息作为源，以帮助执行各种测试设置和测量数据。作为注释，包含所有应用程序和软件示例在后面的章节中，我们将B＆K Precision的直流负载8500作为不同设置和测试配置的一部分。除了所有软件示例之外，大多数应用程序可以与其他品牌的DC负载以相同的方式进行模拟。它们专为与B＆K Precision的8500系列直流负载完全兼容而编写，并非旨在支持其他品牌的直流负载。一般而言，使用B＆K Precision的设备进行的任何测量都是典型的，但不能保证。
软件示例概述
在本应用笔记的部分章节中，提供了软件示例，以增强和简化测试方法，并增强B＆K Precision的8500系列直流负载的功能，这些负载可通过RS-232接口通过PC计算机远程控制。除非另有说明，否则所有示例都是用python编程语言编写的。它们还需要两个python库和安装在PC上的8500 DC加载COM库，用于通信才能正常运行。要获得所有这些以及有关安装和设置的说明文档，请访问我们的DC加载产品页面：http://www.bkprecision.com/products/categories/sub_categories/models/?model=8500#software
不幸的是，仅Windows平台支持软件文件。但是，由于python具有出色的跨平台功能，一些用户可能能够在其他平台上运行库（不必通过COM使用）。有关更多详细信息，请参阅库的文档。虽然软件和示例是用python编写的，但是在编程语言方面具有其他特殊偏好的用户可以轻松地使用软件包中提供的COM库以他们选择的语言编写类似的示例。一些已经发现与COM库兼容的语言是Visual Basic和Visual C＃。鉴于程序中的正确声明和修改，其他语言也可以与库一起使用。
电源测试
对于设计测试和验证，随着技术的不断进步，对稳压电源的需求也在增加。更重要的是，在较新的电子设备中，使用精确和精密的电源进行测试已成为必需品。有一些规范可以确定典型电源中的一些基本性能因素。特别是负载瞬态响应，负载调节和电流限制。在以下部分中，每个因素都作为示例来描述和演示测试和验证所需的设置，配置和设备。每个示例都将使用B＆K Precision的8500 DC负载作为设置的一部分。
免责声明：以下部分包括一般设置，其中包含为测试环境指定的一些设置。一些细节被忽略，因此结果可能会有所不同，可能无法准确反映以下各节中显示的内容。
图1.负载瞬态响应测试设置
数字示波器
触发：负斜率
-
-
直流负载
模式：瞬态触发：脉冲0.1 A至3.0 A.
电源
设置：5 V
限制：3.1 A.
加载瞬态响应
电源测试的一个重要因素是负载瞬态响应的可测量单位，它表征了电源在步进变化时稳定自身的能力。负载电流。为了验证响应，需要在负载阶跃变化时测量上升和下降时间。通常，这种类型的测试需要能够产生比电源快大约五倍的上升和下降时间的负载。以下应用演示了测试B＆K Precision电源9130型负载瞬态响应的有效方法。
目的
表征电源在负载阶跃变化后稳定其输出电压所需的时间。
途径
将DC负载（B＆K Precision 8500 DC负载）连接到电源。使用直流负载的瞬态模式将负载的阶跃变化应用于电源。
建立
B＆K Precision 9130电源设置为5 V输出，电流限制设置为3A.使用B＆K Precision 2542数字示波器查看电源的输出电压。范围是交流耦合并设置为在负斜率上触发。
直流负载设置
直流负载设置为瞬态模式，从1.5 A到3 A.脉冲触发模式被选择用于直流负载，这意味着触发信号使负载从1.5 A变为3 A，然后再变回1.5 A.
结果
看图2，负载
图2. B＆K Precision 9130的瞬态响应
在负载的上升时间内观察到瞬态响应，步长从1.5A变为3A。输出电压下降约1.6mV。
负载调节
负载调节是测试电源时的另一个重要因素。这是一种性能测量，需要将电源设置为其额定电压。具体而言，测量该元件的测试基于在连接到负载的负载从零电流变为额定电流时测量电源的输出电压电平，这取决于测试中使用的模型。此测试的目的是确保电源在额定负载电流变化下保持其电压输出水平的准确性和能力。在测试之前，请确认用于测试的负载支持最大额定电流和电源电压。
目的
测量无电流负载时输出电压的变化到电源的额定电流负载。
途径
当使用直流负载将电源从0电流调节到额定电流时，使用直流电压表测量电压变化。
建立
测量在概念上很简单，但用于测量电压变化的电压表连接到电源的输出端子，与用于连接到DC负载的引线无关。如果不这样做，将测量电源线的接触电阻，过高估计电源的负载调节和输出电阻。将电压表和直流负载并联连接到电源端子（有关设置图，请参见图3）。
图3.负载调节测试设置
-
-
电压表
电源
设置：额定输出V电流：最大值限制
直流负载
模式：CC模式电流：额定电流
电源
-
直流负载设置
按下I-set按钮（对于B＆K Precision 8500）将直流负载更改为恒定电流模式（可能必须按两次按钮）。将电流设置为电源的额定电流。
程序
- 打开电源并将其设置为额定输出电压。确保当前调节旋钮（如果存在）设置为其最大值。
- 记下电源的测量电压。将此值调用为。
- 按直流负载上的I-set设置为电源的额定值。按On / Off打开负载输入。
- 记下电源的测量电压。调用此值V.
- 按开关按钮关闭直流负载的输入。
- 关闭电源。
计算电源的负载调节率（百分比） (1)，您还可以计算功率的输出电阻， i是此测试中绘制的电流。高质量电源具有1m或更小的低输出电阻。这意味着用足够的数字测量和V.必须避免在减法中失去重要性。例如，对于额定电流为3A的30 V电源，输出电阻为1 mOmega;
