登录

  • 登录
  • 忘记密码?点击找回

注册

  • 获取手机验证码 60
  • 注册

找回密码

  • 获取手机验证码60
  • 找回
毕业论文网 > 外文翻译 > 材料类 > 材料物理 > 正文

多源固废制备高性能吸附-催化功能材料的研究外文翻译资料

 2022-08-02 10:36:47

英语原文共 7 页,剩余内容已隐藏,支付完成后下载完整资料


学术期刊数据库目录表

《材料化学与物理》

期刊主页:www.elsevier.com/locate/matchemphys

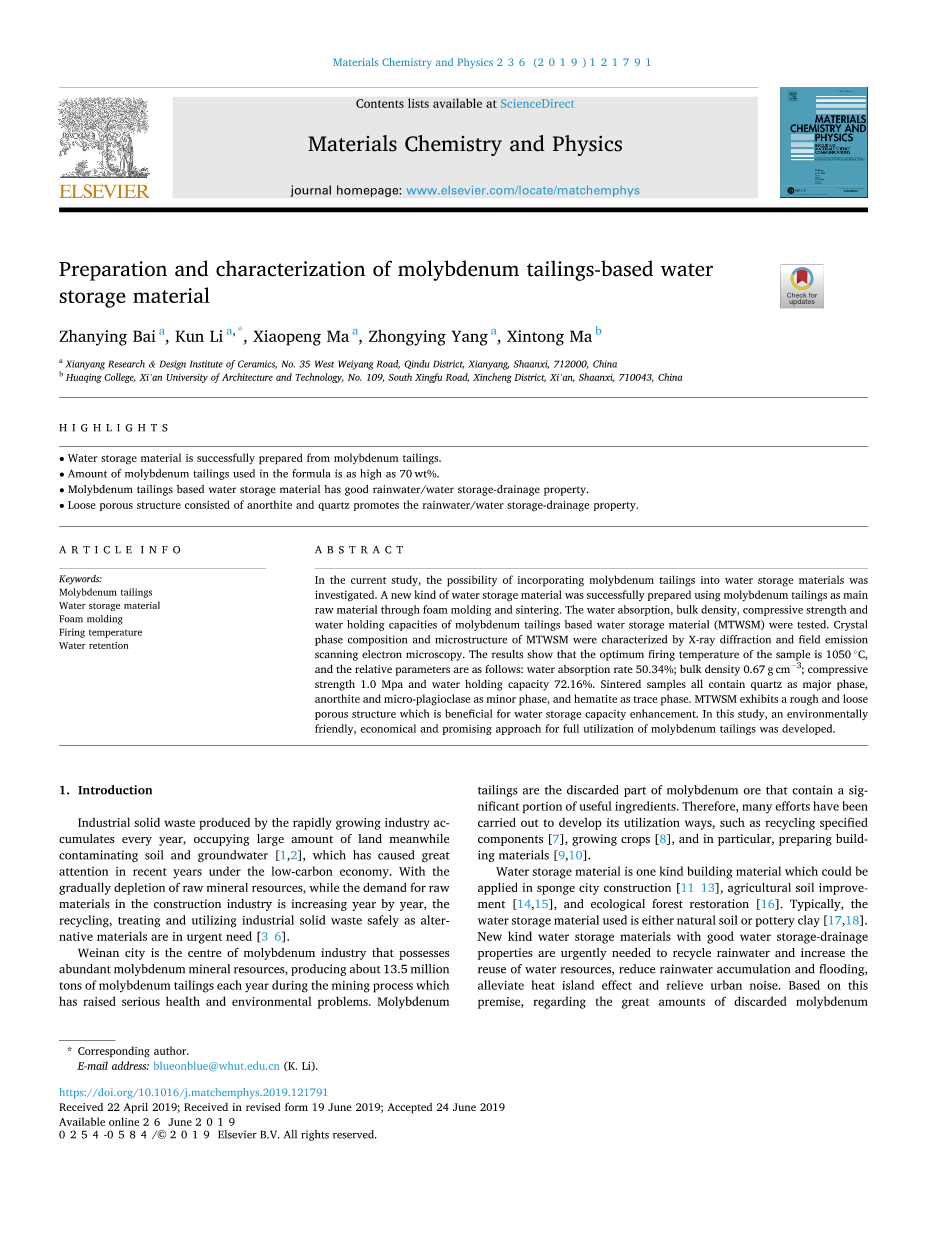

钼尾矿蓄水材料的制备与特征

白战英a、李坤a,[1]、马小鹏a、杨中英a、马欣桐b

a咸阳陶瓷研究设计院,地址:中国陕西省咸阳市秦都区渭阳西路35号,邮编:712000

b西安建筑科技大学华清学院,地址:中国陕西省西安市新城区幸福南路109号,邮编:710043

亮点

利用钼尾矿成功制备出蓄水材料。

配方中使用的钼尾矿量高达70wt%。

以钼尾矿为原料的蓄水材料具有良好的雨水/蓄水-排水性能。

由钙长石和石英组成的疏松多孔结构提升了雨水/蓄水-排水性能。

文章信息

摘要

关键字:

钼尾矿

蓄水材料

发泡成形

烧制温度

保水性

在本研究中,我们探讨了将钼尾矿掺入蓄水材料中的可能性。以钼尾矿为主要原料,通过发泡成形和烧结工艺成功地制备出一种新型的蓄水材料。测试了以钼尾矿为原料的蓄水材料(MTWSM)的吸水率、体积密度、抗压强度和持水能力。通过X射线衍射和场发射扫描电子显微镜分析描述MTWSM的晶相组成和微观结构。结果表明样本的最佳烧制温度为1050℃并得出相关参数:吸水率50.34%、体积密度0.67g·cm-3、抗压强度1.0Mpa及持水能力72.16%。烧成的样本均以石英为主相,钙长石和微斜长石为次要相,赤铁矿为痕量相。MTWSM呈现出粗糙而疏松的多孔结构,有利于提高蓄水能力。在本研究中,我们研制出一种环保、经济且有前途的方法来实现钼尾矿的充分利用。

1.引言

随着工业的快速发展,每年产生的工业固体废物不断增加,工业固体废物不但占用了大量土地,同时还污染了土壤和地下水[1,2],近年来在低碳经济的背景下已经引起极大的关注。随着矿物原料的逐渐枯竭及建筑行业对原料的需求逐年增加,因此迫切需要将工业固体废物作为替代材料进行安全回收、处理和利用[3-6]。

渭南市是钼工业的中心,拥有丰富的钼矿资源,每年在采矿过程中可产生大约1,350万吨钼尾矿,造成了严重的健康和环境问题。钼尾矿是含有大量有用成分的废弃钼矿石。因此,我们已经开展了大量工作研制出钼尾矿的利用方式,如回收指定的成分[7]、种植农作物[8],尤其是制备建筑材料[9,10]。

蓄水材料是一种可用于海绵城市建设[11-13]、农业土壤改良[14,15]和生态森林恢复[16]的建筑材料。通常,所使用的蓄水材料为天然土壤或陶土[17,18]。迫切需要具有良好蓄水-排水性能的新型蓄水材料,以回收利用雨水、增加水资源的再利用、减少雨水蓄积和洪涝、缓解热岛效应及减轻城市噪声。在此前提下,针对大量的废弃钼尾矿及考虑到将其作为陶瓷原料的可用性,我们提议制备MTWSM。我们的实验结果表明,MTWSM的样本配方非常简单并且烧制温度相对较低。设计的样本具有高吸水率、高抗压强度及良好的排水性能。因此,它作为蓄水材料是一种有前途的产品。同时,它可能有助于海绵城市的建设。因此,这项研究对于钼尾矿的再利用具有极其重要的经济和环境效益。

2.方法

2.1.矿物质和试剂

将钼尾矿(中国陕西省商洛市)和黄土(中国陕西省泾阳市)用作原料。设计(配方见表1)并在不同温度下烧制样本,分别以编号MTWSM850、MTWSM950、MTWSM1050、MTWSM1100和MTWSM1150进行记录。表2中给出了MTWSM的化学分析,将购自上海化学试剂有限公司的4,4rsquo;-氧代双(苯磺酰肼)用作发泡剂(PFA)。为了合成新型蓄水材料,采用了包括发泡成形和烧制在内的工艺。

2.2.发泡成形

首先,向27mL蒸馏水中加入适量的PFA,然后搅拌直至溶液均匀。将已称重的黄土和钼尾矿加入到制备的溶液中并搅拌。然后将悬浮液放入圆柱形模具(Phi; = 5cm)中,在150℃下进行发泡并烧制。脱模后的样本尺寸约为Phi;5times;10cm。 图1为发泡成形过程的示意图。

表1

以钼尾矿为原料的蓄水材料配方

样本编号

钼尾矿(wt %)

黄土(wt %)

成孔剂(wt %)

烧制温度(°C)

MTWSM850

70

30

0.5

850

MTWSM950

70

30

0.5

950

MTWSM1050

70

30

0.5

1050

MTWSM1100

70

30

0.5

1100

MTWSM1150

70

30

0.5

1150

表2

以钼尾矿为原料的蓄水材料化学分析(wt %)

SiO2

Al2O3

Fe2O3

TiO2

CaO

MgO

K2O

Na2O

I. L.

总计

65.77

12.2

2.3

1.73

5.58

2.11

3.28

1.07

5.96

100

图1 发泡成形过程示意图

2.3.烧制

将样本放在烤箱内干燥过夜,然后分别在850、950、1050、1100和1150°C的温度下烧制,其中在最高温度条件下维持烧制10分钟。图2为MTWSM样本的烧制温度曲线。

2.4.特性描述

根据阿基米德定律测量吸水率(Wa)和体积密度(D)[19],包括将样本干燥至恒重(m1),然后将其放入DXR多孔陶瓷显气孔率和体积密度检测仪(中国湘潭湘仪仪器有限公司) 中并抽至真空(压力约为0.1MPa),然后用泵加入蒸馏水,直至浸没所有样本并浸泡40分钟。 浸泡后,测定水中悬浮的每个样本的质量(m3)及其饱和质量(m2)。吸水率和体积密度按下式计算:

Wa=(m2-m1)/m1

(1-1)

D=m1times; rho;/(m2-m3)

(1-2)

rho;为蒸馏水的密度,p = 1 g cm-3

将样本在水中浸泡2小时,然后排水2小时后,测量样本的持水能力(WHC)并对样本称重m4。通过方程(1-3)计算WHC:

WHC=(m4-m1)/m1

(1-3)

使用WE-2000B数显液压万能材料试验机(无锡市锡仪建材仪器有限公司)检测样本的抗压强度。使用GKF-VIII硅酸盐化学成分快速分析仪(中国湘潭湘仪仪器有限公司)检测MTWSM的化学成分。使用珀金埃尔默公司的Optima 4300DV电感耦合等离子体分光光度计(ICP-OES)测定钼尾矿中的重金属含量。使用D/MAX-2500衍射仪(日本理学工业公司)通过X射线衍射(XRD)及Cu辐射测定相组成。使用JSM-7500场发射扫描电子显微镜(FESEM,JEOL日本电子公司)观察制备样本的微观结构。

图2 MTWSM样本的烧制温度曲线

3.结果与讨论

3.1钼尾矿的特征

为了将钼尾矿用于材料制备,必须提前评估其组成,尤其是重金属含量。钼尾矿的化学组成和重金属含量分别见表3和表4。钼尾矿中的含硅量高、富含铝元素并含有一定量的钾、铁、钛、钙和镁,因此可以视为具有一定助熔作用的劣质石英砂。但是,必须特别注意钼尾矿也含有大量的铁和钛元素,会明显影响制品的成色和品位。可以看出,钼尾矿中所含的主要重金属元素是B和Cd,其含量较低(分别为7.2和1.7ppm),表明钼尾矿适合用作建筑材料制备的原料。

图3为钼尾矿的XRD衍射图。结果表明,钼尾矿的主相是黑云母(JCDD 80-1110)[20]和石英(JCDD 85-0798)[21],次要相是钙长石(JCDD 73-0265)[22] ,而且还含有少量的辉钼矿(JCDD 74-0932)[23]。半定量分析表明,钼尾矿中各相的含量分别为:黑云母45.8wt%、石英40.9wt%、钙长石13.0wt%及辉钼矿0.3wt%。钼尾矿的衍射图平坦且出现衍射尖峰,表明各相的结晶度良好。钼主要存在于辉钼矿中,黑云母和石英岩通常与辉钼矿伴生[24]。在选出辉钼矿后,尾矿中的黑云母、石英和钙长石矿物应为伴生矿物,这与XRD分析结果一致。在本研究中,钼尾矿中的钼是辉钼矿(MoS2)[25],应该是残留矿物。应该指出的是,辉钼矿在大约360°C温度条件下会被氧化成MoO3和SO2,并且氧化反应如式(1-4)所述[26]。相中不包含重金属元素,可能是由于其含量太低而无法达到检测限。

(1-4)

3.2 MTWSM样本的基本特性

发泡成形后样本中均匀分布的气孔会使得烧制之后气孔也均匀分布,从而能改善水的进出通道。因此,发泡成形阶段对于MTWSM至关重要,

剩余内容已隐藏,支付完成后下载完整资料


资料编号:[241248],资料为PDF文档或Word文档,PDF文档可免费转换为Word

您需要先支付 20元 才能查看全部内容!立即支付

微信号:bysjorg

Copyright © 2010-2022 毕业论文网 站点地图
