摘 要

本设计为泗阳小学多层框架教学楼设计，建筑主体为4层框架结构。设计内容包括建筑设计部分和结构设计部分。建筑设计部分包括建筑平面图、立面图、剖面图以及建筑说明图。结构设计时取一榀6具有代表性的框架进行设计。结构计算内容有荷载计算、内力计算、内力组合、截面计算等几方面。在确定计算简图之后，按照有关设计规范和规定，采用弯矩分配法计算竖向荷载（恒载及活荷载）作用下的结构内力，再进行重力荷载代表值的计算,接着利用顶点位移法求出自振周期，按底部剪力法计算水平地震荷载作用大小，用D值法求出在水平地震作用和风荷载作用下的结构内力（弯矩、剪力、轴力）。由所得的内力进行内力组合，再找出最不利的一组或几组内力组合进行梁、柱的截面设计。截面设计时考虑“强柱弱梁、强剪弱弯”的原则进行内力调整。接着进行楼板、基础的设计，楼板的设计采用双向板设计。基础采用柱下独立基础，基础设计包括荷载计算、基础承载力计算、冲切计算、基础配筋计算等等。

关键词： 框架结构 建筑设计 结构设计 抗震设计 基础设计

The design of teaching building of SiYang primary school

Abstract

The design of teaching building of SiYang primary school, the main building is 4 story frame structure. The design content includes architectural design and structural design. Architectural design portion includes floor plans, elevations, sections and architectural description. Structure design is done with a representational framework design. Structure calculation contents include load calculation, internal force calculation, internal force combination, cross section calculation etc.. After determining the calculation diagram, according to relevant design standards and regulations, The internal force of the structure under vertical load (dead load and live load) is calculated by moment distribution method, the representative value of gravity load is calculated, the free vibration period is solved by vertex displacement method, the horizontal seismic load is calculated by equivalent base shear method, the structural internal forces (moment, shear, axial force) under the action of horizontal earthquake and wind load are solved by the D value method. The internal forces are combined, then the section of beam and column is designed according to the most disadvantaged group or several groups of internal force. The internal forces are adjusted according to the principle of "strong column and weak beam, strong shear and weak bending". Then the floor slab and foundation are designed. Slab is designed according to two-way slabs. The single foundation under column is used. The design of foundation include the calculation of load calculation, the calculation of bearing capacity of foundation, punching calculation and the calculation of foundation reinforcement etc..

Keywords: frame structure; architectural design; structural design; seismic design; foundation design

目 录

摘要…………………………………………………………………………I

ABSTRACT…......…………………….....………………………………II

第一章 结构选型与布置………………………………………………1

1.1 工程概况及设计资料………………...…………………………1

1.2 结构选型与结构布置……………………………………………2

第二章 框架内力计算…………………………………………………4

2.1 计算简图确定……………………………………………………4

2.2 材料选择............…………………………………………………4

2.3 构建截面估算……………………………………………………4

2.4 荷载计算…………………………………………………………5

第三章 框架内力计算…………………………………………………18

3.1恒载作用下的框架内力……………..…………………………18

3.2活载作用下的框架内力……………………………………..…25

3.3风荷载作用下的框架内力..........................................................30

3.3地震作用下横向框架的内力........……………………………..33

第四章 框架内力组合…………………………………………………40

4.1弯矩调幅………………………………….....…………………40

4.2内力组合……………………….………………………………40

第五章 框架梁柱截面设计……………………………………………46

5.1框架梁截面设计……………………….………………………46

5.2框架柱截面设计………………….……………………………49

第六章 现浇板式楼梯设计……………………………………………52

6.1梯段板设计……………………….……………………………52

6.2平台板设计……………………….……………………………53

6.2平台梁设计…………………………….………………………54

1. 现浇楼面板设计……………………………………………56

7.1支座中点最大弯矩…………….....……………………………56

7.2 A区格....................………………………………………….…57

7.3 B区格....................………………………………………….…57

7.4 C区格....................………………………………………….…58

7.5 D区格....................………………………………………….…59

第八章 独立基础设计………………………………………………61

8.1 荷载计算………………………………………………………61

8.2确定基础的底面尺寸.................………………………………62

8.3基础结构设计.……………………………….......................... 64

1. 电算.................………………………………………………68

9.1建立电算模型..................………………………………………68

9.1电算结果..........................………………………………………68

参考文献……………….....……………………………………………72

致谢……………………………………......……………………………73

结构选型与布置

1.1 工程概况及设计资料

1.1.1 工程概况

本毕业设计题目为实际工程应用课题。本工程位于江苏省泗阳县，为教学楼。实际工程的建筑层数为4层，建筑平面长宽分别为48.5m*9.3m，各层层高均为3.9m。结构形式为2跨框架结构，横轴轴距为2.4m和6.9m，纵轴轴距为4.8m和3.6m。建筑结构安全等级为二级，设计使用年限为50年。

1.1.2 设计资料

1）气象资料：

基本风压：0.4kN/m²，地面粗糙度B类。

基本雪压：0.40kN/m²

2）抗震设防烈度

建筑结构安全等级为级，设计使用年限为50年；建筑场地类别为II B类，抗震设防烈度为7度(基本地震加速度为 0.10 g)，设计地震分组为第二组按“建筑抗震设防分类标准”，本工程为乙类建筑。场地特征周期0.4s。

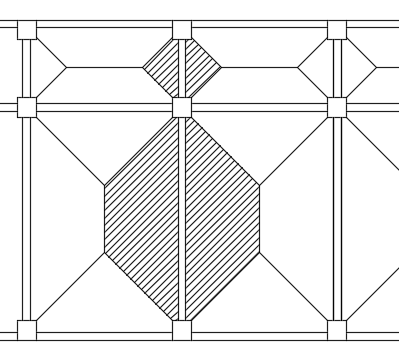

4）荷载资料

相关图片展示：
