湖北捷龙大厦施工组织设计毕业论文
2020-02-17 00:27:01
摘 要
本设计是针对湖北捷龙大厦项目展开施工组织设计，设计的目的是帮助湖北捷龙大厦项目部高效地完成施工任务。设计书根据捷龙大厦项目所在地的水文地质条件、工程实际概况等，并结合了捷龙大厦的结构特点，编制出各分部分项工程详细的施工方案；根据结构图计算了捷龙大厦项目的钢筋、混凝土工程量，并根据工程量确定了各施工阶段所需的施工人数、施工材料、施工机械等配置情况，并以此编制施工进度计划横道图；最后结合施工现场的实际情况，按规范要求布置现场的项目部办公室、塔吊、施工电梯、临时道路、材料堆场以及临时供水供电等临时设施的布置。
本文的特色：本文根据捷龙大厦项目及其所在地的实际工程情况编制施工组织设计，可有效地对施工现场的质量、进度进行管理。
关键词：施工方案；工程量；进度计划；施工平面
Abstract
This design is aimed at the construction organization design of hubei jielong building project. The purpose of the design is to help the project department of hubei jielong building to complete the construction task efficiently. According to the hydrogeological conditions of the location of the project, the actual situation of the project, etc., and combined with the structural characteristics of the project, the detailed construction plan of each branch project is worked out. According to the structure drawing, the project quantity of jielong building is calculated, and according to the construction quantity, the number of construction workers, construction materials, construction machinery and other configurations required in each construction stage are determined, and the construction progress plan crossroad chart is compiled accordingly. Finally, according to the actual situation of the construction site, the layout of the project department office, tower crane, construction elevator, temporary road, material storage yard, temporary water supply and power supply and other temporary facilities should be arranged according to the requirements of the code.
Characteristics of this paper: the construction organization design is compiled according to the actual engineering situation of jielong building project and its location, which can effectively manage the quality and progress of the construction site.
Key words: Construction plan; Quantities. Schedule; Construction plane
目 录
第一章 绪论 1
第二章 编制说明及依据 2
2.1 编制说明 2
2.2 编制依据 2
2.2.1 投标文件 2
2.2.2 工程地质勘察报告 2
2.2.3 经过有关部门审批的有效施工图纸 2
2.2.4 主要法律法规、规范、标准、图集及地方政府有关规定 2
第三章 工程概况 7
3.1 工程建设概况 7
3.2 工程建筑设计概况 7
3.2.1 工程建设基本情况 7
3.2.2 建筑概况 7
3.3 工程结构设计概况 7
3.4 自然条件 8
第四章 工程重难点分析与处理 10
第五章 施工部署 14
5.1 工程管理目标 14
5.2 项目经理部组织机构 14
5.3 施工流水段划分及工艺流程 15

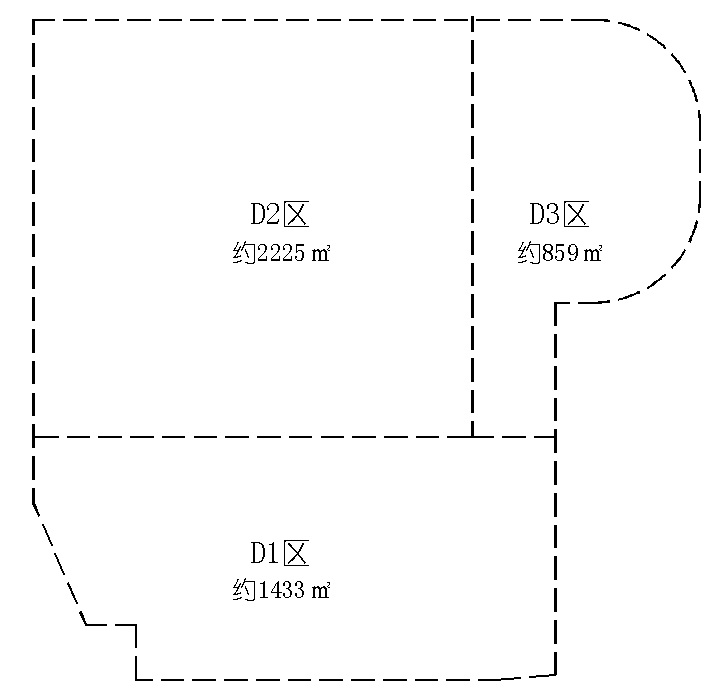

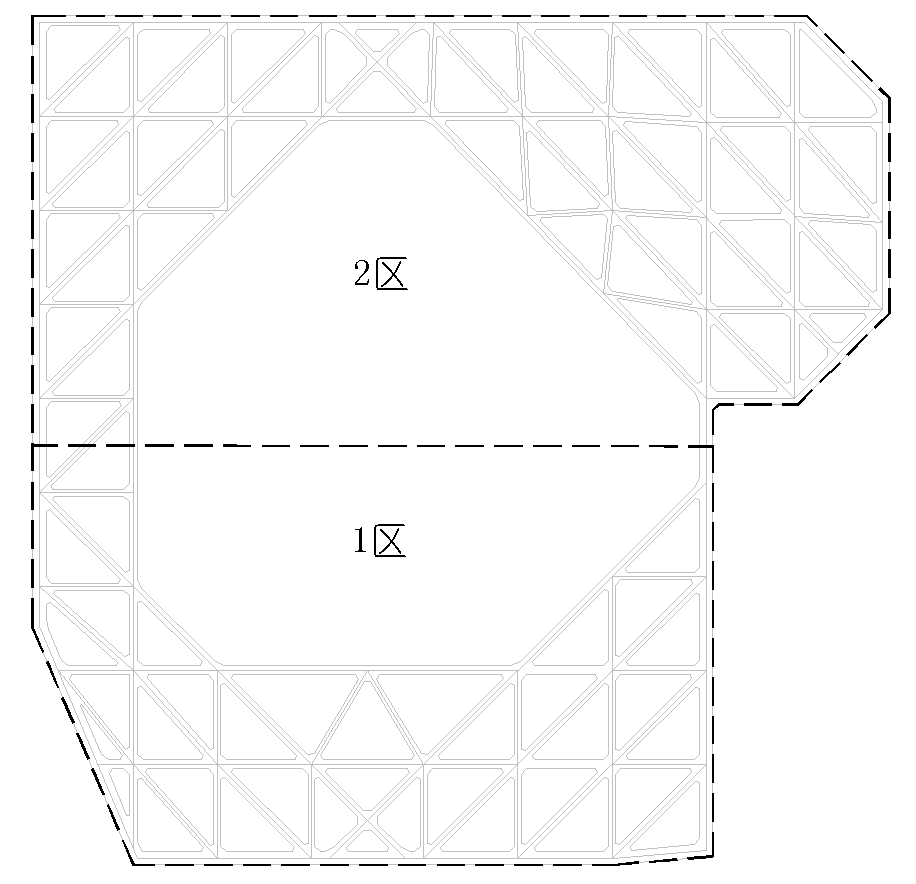

5.3.1 施工流水段划分 15

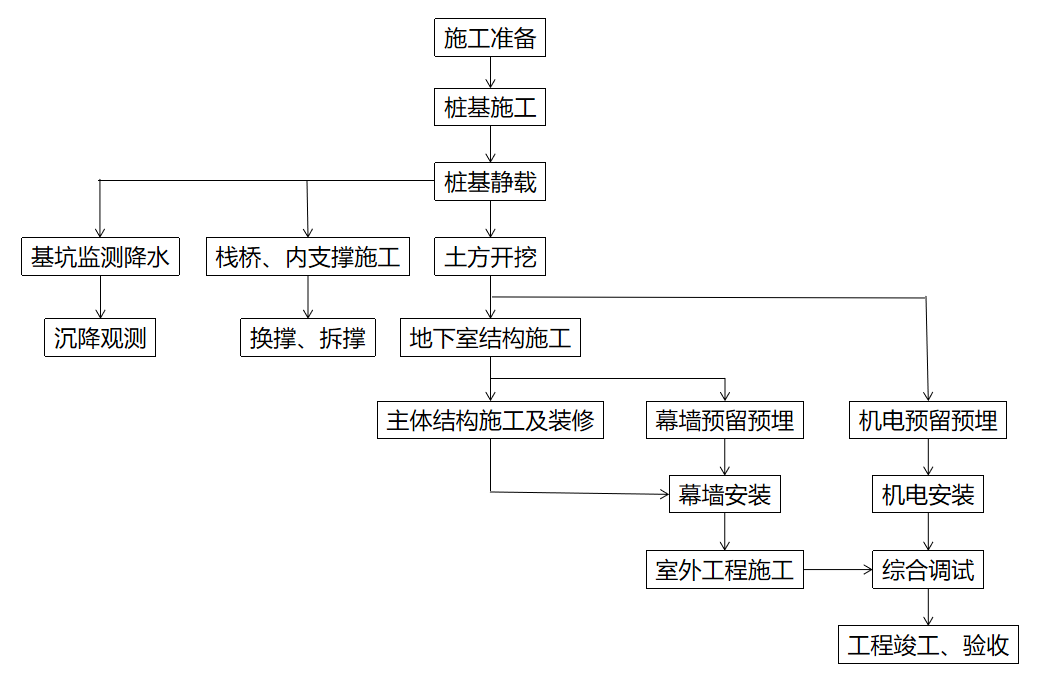

5.3.2 施工流程 17
5.4 施工准备 19
5.4.1 施工技术准备 19
5.4.2 现场准备 19
第六章 工程量的计算 20

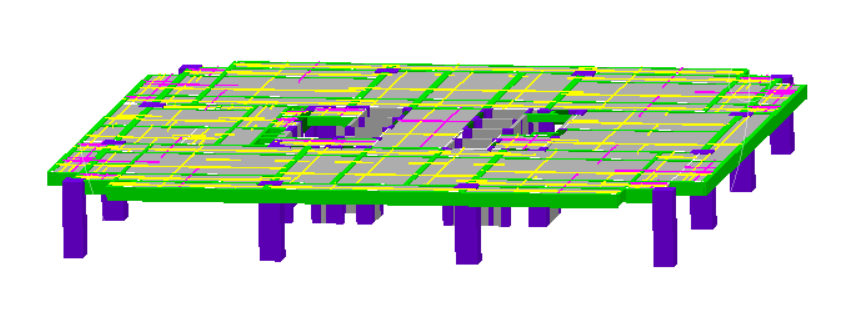

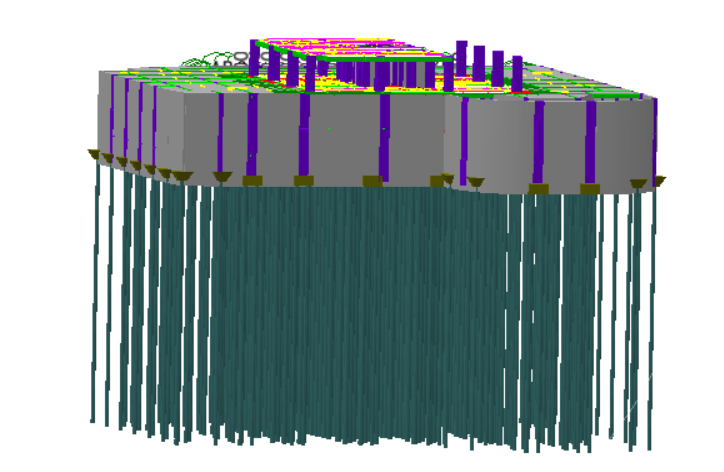

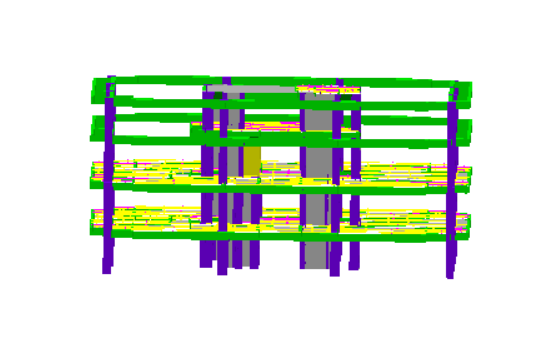

6.1建筑模型建立 20
6.2建筑土建工程量 21

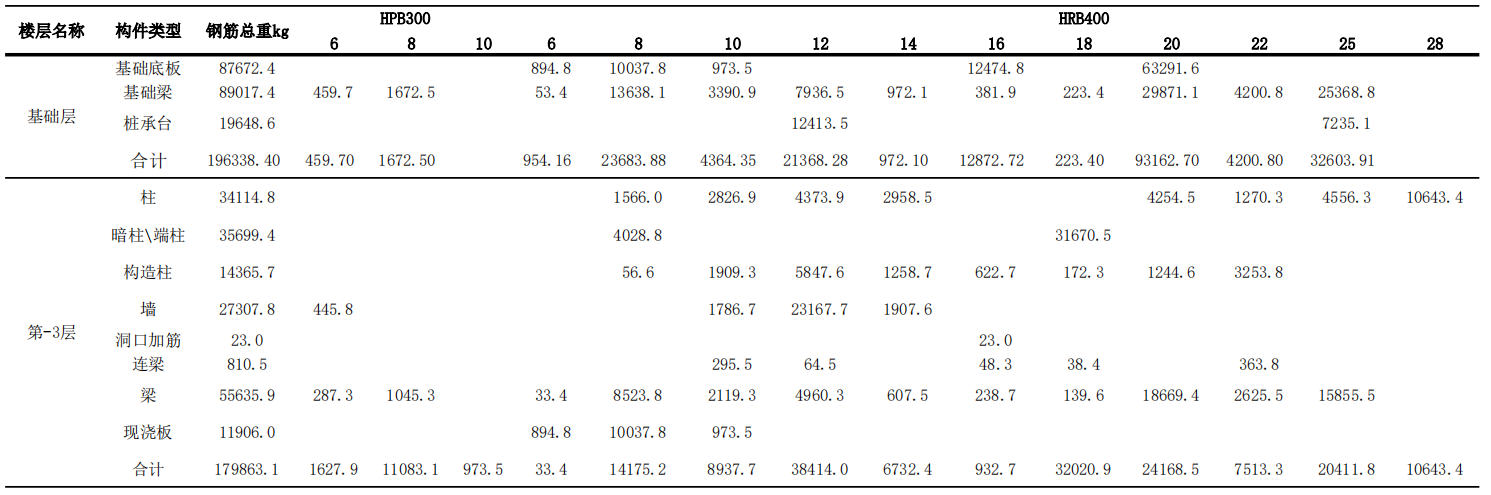

6.3建筑钢筋及混凝土用量 22
第七章 施工进度计划 32
7.1 工期目标 32
7.1.1 合同文件要求工期 32
7.1.2 本工程计划工期要求 32
7.1.3 本工程计划工期计算方法 33
7.1.4 资源配置情况 33
7.2 进度计划 38
7.2.1 建立计划保证体系 38
7.2.2 施工总体进度计划横道图 39
第八章 施工总平面布置 40
8.1施工总平面布置依据 40
8.2 施工总平面图内容 40
8.2.1 现场出入口及围墙 40
8.2.2 现场道路及排水 40
8.2.3 现场机械、设备布置 40
8.2.4 现场材料加工及堆放场地 40
8.2.5 现场办公、生活区 40
8.2.6 各施工阶段总平面布置 41
8.2.7 临时用水布置 45
8.2.8 临时用电布置 47
第九章 主要分部分项工程施工方法 49
9.1 定位及测量工程 49
9.1.1 施工测量程序 49
9.1.2 施工测量的基本要求 49
9.1.3 沉降观测 49
9.2 工程桩施工 50
9.2.1 工程桩概况 50
9.2.2 桩基施工流程 51
9.2.3 桩基施工要点 52
9.3 土方开挖施工 54
9.3.1 土方开挖施工方法 54
9.3.2 基坑监测内容及要求 54
9.3.3 地下防水工程 55
9.3.4 内支撑拆除 56
9.3.5 土方回填 56
9.4 钢筋工程 56
9.4.1 钢筋采购与堆放 56
9.4.2 钢筋的加工及运输 56
9.4.3 钢筋连接 56
9.4.4 钢筋工程施工 57
9.5 模板工程 57
9.5.1 配模原则 57
9.5.2 梁侧模板（设对拉螺杆）计算书 57
9.6 外脚手架工程 63
9.6.1 脚手架体系选择 63
9.6.2 落地式钢管脚手架 63
9.7 混凝土工程 70
9.7.1 混凝土配合比设计 70
9.7.2 混凝土供应 71
9.7.3 混凝土泵送 71
9.7.4 混凝土浇筑 72
9.7.5 混凝土养护 73
第十章 各种管理及保证措施 74
10.1 质量保证措施 74
10.1.1 质量目标及其分解 74
10.1.2 组织保证措施 74
10.1.3 材料、成品、半成品质量的保证 74
10.2 工期保证措施 74
10.2.1 管理保证 74
10.2.2 技术保证 75
10.3 安全保证措施 75
10.3.1 安全保证体系 75
10.3.2 安全检查制度 76
第十一章 结论 77
第十二章 参考文献 78
第十三章 致谢 80
第一章 绪论
在施工组织设计方面，现阶段，我国大部分项目施工组织越来越合理，项目现场的机械化程度也越来越高，工作人员工作效率大大提高。本次施工组织设计的对象为湖北捷龙大厦项目，对于本项目而言，施工组织设计的合理编制，可以保证捷龙大厦项目施工的顺利进行，达到好、快、省的施工效果。
对于捷龙大厦项目而言，合理正确的施工组织设计，可以帮助施工人员事先熟悉承建项目，并对项目有一个全盘的考虑。设计书中，对施工的各种生产要素和施工方案进行精心的计划安排，方便现场技术人员现场进行规范化的管理。通过捷龙大厦施工组织设计，施工人员可以对施工中可能发生的种种情况，提前做好准备。
第二章 编制说明及依据
编制说明
为明确本工程总体施工部署、主要施工方案，并为编制实施性（专项）施工方案提供依据，项目部根据业主最近提供的工程设计图纸和我国的现行施工规范、规程，并结合我单位的相关规范和文件，根据现场实际情况，编制捷龙大厦施工组织设计。
编制依据
投标文件
工程地质勘察报告
报告名称：《湖北捷龙大厦岩土工程勘察报告》。
工程编号：16—41
勘察证号：B142016041
报告日期：2016年12月。
经过有关部门审批的有效施工图纸
业主提供的由设计院设计的新建商务设施项目（湖北捷龙大厦项目）基坑支护图纸。
业主提供的由设计院设计的本工程施工蓝图。
主要法律法规、规范、标准、图集及地方政府有关规定
表2.1 主要国家规范、标准一览表
序号 | 标准名称 | 标准编号 |
1 | 《建筑施工组织设计规范》 | GB/T50502-2009 |
2 | 《混凝土结构工程施工规范》 | GB50666-2011 |
3 | 《钢结构工程施工规范》 | GB50755-2012 |
4 | 《钢-混凝土组合结构施工规范》 | GB50901-2013 |
5 | 《智能建筑工程施工规范》 | GB50606-2010 |
6 | 《通风与空调工程施工规范》 | GB50738-2011 |
7 | 《砌体结构工程施工规范》 | GB50924-2014 |
8 | 《建筑地基基础工程施工规范》 | GB51004-2017 |
9 | 《工程测量规范》 | GB50026-2007 |
10 | 《建筑工程施工质量验收统一标准》 | GB50300-2013 |
11 | 《建筑地基基础工程施工质量验收规范》 | GB50202-2002 |
12 | 《地下防水工程质量验收规范》 | GB50208-2011 |
13 | 《地下工程防水技术规范》 | GB50108-2008 |
14 | 《混凝土结构工程施工质量验收规范》 | GB50204-2015 |
15 | 《钢结构工程施工质量验收规范》 | GB50205-2011 |
16 | 《砌体结构工程施工质量验收规范》 | GB50203-2011 |
17 | 《屋面工程质量验收规范》 | GB50207-2012 |
18 | 《屋面工程技术规范》 | GB50345-2012 |
19 | 《建筑地面工程施工质量验收规范》 | GB50209-2010 |
20 | 《建筑装饰装修工程质量验收规范》 | GB50210-2001 |
21 | 《建筑电气工程施工质量验收规范》 | GB50303-2002 |
22 | 《建筑节能工程施工质量验收规范》 | GB50411-2007 |
23 | 《建筑给水排水与采暖工程施工质量验收规范》 | GB50242-2002 |
24 | 《自动喷水灭火系统施工及验收规范》 | GB50261-2005 |
25 | 《通风与空调工程施工质量验收规范》 | GB50243-2002 |
26 | 《电梯工程施工质量验收规范》 | GB50310-2002 |
27 | 《智能建筑工程质量验收规范》 | GB50339-2013 |
28 | 《建设工程施工现场消防安全技术规范》 | GB50720-2011 |
29 | 《通用硅酸盐水泥标准》 | GB175-2007 |
30 | 《预拌混凝土》 | GB/T14902-2003 |
31 | 《混凝土外加剂应用技术规范》 | GB50119-2013 |
32 | 《混凝土外加剂》 | GB8076-2008 |
33 | 《混凝土强度检验评定标准》 | GB/T50107-2010 |
34 | 《蒸压加气混凝土砌块》 | GB/T11968-2006 |
35 | 《砌体工程现场检测技术标准》 | GB/T50315-2011 |
36 | 《建筑结构检测技术标准》 | GB/T50344-2004 |
37 | 《钢筋混凝土用钢 第1部分：热轧光圆钢筋》 | GB1499.1-2008 以上是毕业论文大纲或资料介绍，该课题完整毕业论文、开题报告、任务书、程序设计、图纸设计等资料请添加微信获取，微信号：bysjorg。 相关图片展示：
