2018 届毕业设计（论文）

题 目：武进低碳小镇办公楼（方案一）

专 业：土木工程

班 级：土木1404

姓 名：陈逸

指导老师：杨会峰、程小武

起讫日期：2018.2~2018.6

2018年6月

目录

简介 I

abstract II

第一章 结构计算总体介绍 1

1.1项目基本情况 1

1.2设计主要依据的规范(规程) 1

1.3基本荷载 1

1.3.1恒荷载 1

1.3.2活荷载 1

1.3.3 风荷载 1

1.3.4雪荷载 2

1.3.5地震作用 2

1.4荷载组合 2

1.4.1基本组合 2

1.4.2标准组合 2

1.5材料 2

1.5.1规格材 2

1.4.2胶合木 3

强度等级为 TCT24 3

1.4.3螺栓 3

4.6 级普通螺栓 3

1.4.4锚栓 3

材料为 Q235B 3

1.6计算方式 3

第二章 结构计算 4

2.1荷载计算 4

2.1.1屋面荷载标准值 4

2.1.2楼面荷载标准值 4

2.1.3外墙荷载标准值 5

2.2可变荷载 6

2.2.1屋面活荷载 6

2.2.2雪荷载标准值 6

2.2.3楼面活荷载标准值 6

2.2.4风荷载标准值 6

2.2.5地震作用（采用底部剪力法计算） 8

第三章 屋架计算 11

3.1屋盖情况 11

3.2屋盖布置及材料 11

3.2.1椽条截面尺寸与性质 11

3.3屋盖荷载 12

3.3.1椽条上的恒载 12

3.4椽条的计算 12

3.4.1跨度为 4m 的椽条计算 12

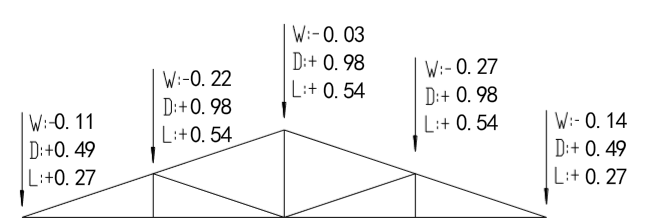

3.5屋盖内力计算 13

3.5节点分析和计算 15

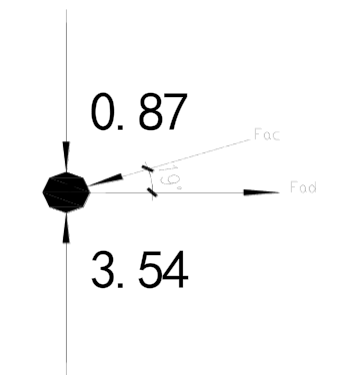

3.5.1以A点为对象分析 15

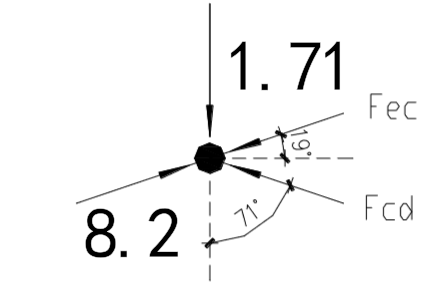

3.5.2以B点为对象分析 15

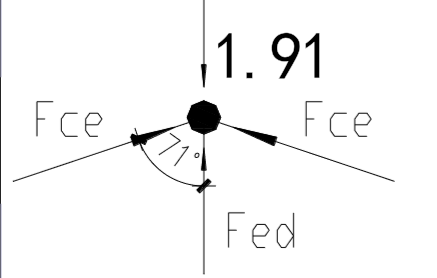

3.5.3以C点为对象分析 16

3.6构件验算 17

3.6.1杆CD的验算 17

3.6.2腹杆ED的计算 18

3.6.3杆AC的计算 19

3.6.4杆AD的计算 19

3.6.5局部承压 20

第四章 搁栅、梁、柱等构件计算 21

4.1楼盖的计算 21

4.1.1跨度为4m的楼盖 21

4.1.2厕所楼盖计算 22

4.2梁的计算 24

4.2.1 8m，6.2m的主梁 24

4.2.2 4.6m,4.4m,4m的梁计算 27

4.3柱的计算 30

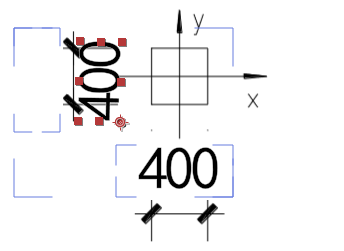

4.3.1截面尺寸 30

4.3.2荷载 31

4.3.3承载力 31

4.3.4防火设计计算 32

4.4墙骨柱计算（最不利情况） 33

4.4.1所有墙骨柱截面尺寸 33

4.4.2荷载 34

4.4.3构件计算 35

第五章 剪力墙抗侧力计算 37

5.1剪力墙计算 37

5.2剪力墙的抗剪计算 39

5.3剪力墙边界构件承载力计算 40

5.3.1边界构件的受拉计算 40

5.3.2边界构件的受压计算 41

5.4局部承压计算 42

5.5剪力墙顶部水平位移计算 42

第六章 楼盖抗侧力计算 43

6.1横向楼盖 43

6.1.1楼盖侧向抗剪承载力计算 43

6.1.2楼盖边界杆件承载力计算 44

6.2纵向楼盖 45

6.2.1楼盖侧向抗剪承载力计算 45

6.2.2楼盖边界杆件承载力计算 46

第七章 墙体与楼盖和基础的连接设计 47

7.1横向墙体与楼盖、基础的连接计算 47

7.1.1三层墙体与楼盖的连接 47

7.1.2二层墙体与楼盖的连接 47

7.1.3一层墙体与楼盖的连接 48

7.1.4一层墙体与基础的连接 48

7.2纵向墙体与楼盖、基础的连接计算 49

7.2.1三层墙体与楼盖的连接 49

7.2.2二层墙体与楼盖的连接 50

7.2.3一层墙体与楼盖的连接 50

7.2.4一层墙体与基础的连接 51

7.3格栅、梁、柱连接件的计算 52

7.3.1格栅与梁的连接 52

7.3.2主梁与柱的连接 52

第八章 基础计算 54

8.1荷载与作用 54

8.1.1竖向荷载 54

8.1.2水平作用力 54

8.2基础计算 54

8.2.1墙下地梁的计算 54

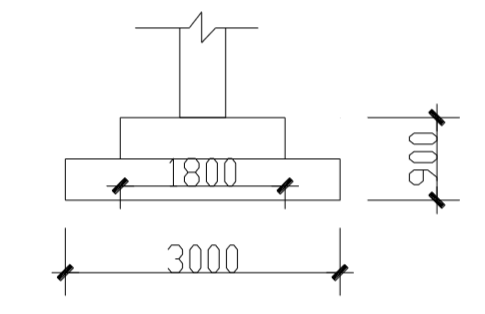

8.3独立基础计算 56

8.3.1基础JC1的计算 57

8.3.2基础JC2的计算 60

致谢 65

武进低碳小镇办公楼（方案一）

简介

本工程为实际应用课题，地点在江苏省常州市武进区，建筑结构的安全等级为二级、地 基基础设计等级为丙级，抗震设防烈度为 7 度（第一组），设计基本地震加速度值为 0.10g。 建筑场地长宽约为 41.0m×11.0m，总建筑面积约 1300m2 ，为三层梁柱框架式木结构。按照 勘察报告，建筑物场地类别Ⅱ类、近震，建议采用柱下独立基础。

关键词：轻型木设计、剪力墙、梁柱框架、胶合木、木屋架等

Wujin low-carbon town office building

(scheme 1)

abstract

This engineering is a practical application project, location in wujin district, changzhou, jiangsu province, the security level of building structure for secondary, base foundation design level for class c, seismic fortification intensity of 7 degrees (first group), design basic earthquake acceleration value of 0.10 g.The length and width of the construction site is about 41.0m * 11.0m, and the total construction area is about 1300m2, which is a three-storey beam and column frame timber structure.According to the survey report, the building site categories Ⅱ, near earthquake, recommended independent foundation under column.

Key words: lightweight wood design, shear wall, beam and column frame, glued wood, wooden frame, etc

第一章 结构计算总体介绍

1.1项目基本情况

本工程为实际应用课题，地点在江苏省常州市武进区，建筑结构的安全等级为二级、地 基基础设计等级为丙级，抗震设防烈度为 7 度（第一组），设计基本地震加速度值为 0.10g。 建筑场地长宽约为 41.0m×11.0m，总建筑面积约 1300m2 ，为三层梁柱框架式木结构。按照 勘察报告，建筑物场地类别Ⅱ类、近震，建议采用柱下独立基础。

1.2设计主要依据的规范(规程)

《建筑结构可靠度设计统一标准》(GB50068—2001)

《建筑结构荷载规范》 (GB50009—2012)

《木结构设计标准》 (GB50005—2017)

《建筑抗震设计规范》 (GB50011—2010)

《钢结构设计标准》 (GB50017—2017)

其它相关设计规范和规定。

1.3基本荷载

1.3.1恒荷载

恒荷载按照楼面、屋面及墙体实际材料计算。

1.3.2活荷载

屋面(不上人) 0.5kN/ m²

楼面 2kN/ m²

1.3.3 风荷载

江苏武进 50 年基本风压 0.35kN/m²；场区地面粗糙度类别为 A 类；风振系数βz、体 型系数μs 、高度系数μz 按规范选取；风荷载分项系数γw ＝1.4。

1.3.4雪荷载

基本雪压：S0=0.45kN/m2 （雪荷载永久值系数分区为Ⅲ）。

1.3.5地震作用

地点在江苏省常州市武进区，建筑结构的安全等级为二级、地 基基础设计等级为丙级，抗震设防烈度为 7 度（第一组），设计基本地震加速度值为 0.10g，建筑物场地类别Ⅱ类。

1.4荷载组合

1.4.1基本组合

1.2 恒 1.4 活

1.2 恒 1.4 活 1.4×0.6 风

1.2 恒 1.4×0.7 活 1.4 风

1.2 恒 1.2×0.5 活 1.3 地震

1.4.2标准组合

1.0 恒 1.0 活

1.0 恒 1.0 活 0.6 风

1.0 恒 0.7 活 1.0 风

1.0 恒 0.5 活 1.0 地震

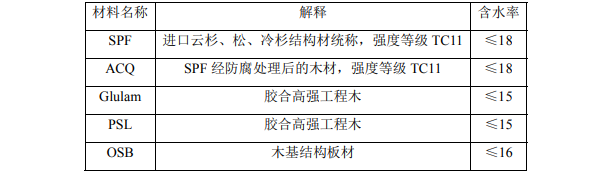

1.5材料

1.5.1规格材

有木材认证机构的质量认证记号，承重墙的墙骨柱木材采用Ⅴ级及以上级，楼板搁栅、窗过梁及屋面搁栅木材达到Ⅲc 及以上。

1.4.2胶合木

强度等级为 TCT24

1.4.3螺栓

4.6 级普通螺栓

1.4.4锚栓

材料为 Q235B

1.6计算方式

按照轻型木结构及基础设计的基本概念手算。

第二章 结构计算

2.1荷载计算

2.1.1屋面荷载标准值

屋面荷载标准值 0.9kN/m²

2.1.2楼面荷载标准值

1.卫生间楼面荷载标准值

50mm 厚水泥砂浆 1 kN/m²

15mm 厚 OSB 板 0.10 kN/m²

76mm×235mm 间距@305mm 格栅 0.12 kN/m²

2×15mm 石膏板 0.32 kN/m²

总计： 1.54 kN/m²

2.楼面荷载标准值

40mm 厚水泥砂浆 1 kN/m²

15mm 厚 OSB 板 0.10 kN/m²

76mm×235mm 间距@305mm 格栅 0.12 kN/m²

2×15mm 石膏板 0.32 kN/m²

总计： 1.54 kN/m²

3.楼面荷载标准值（木桁架）

40mm 厚水泥砂浆 1 kN/m²

15mm 厚 OSB 板 0.10 kN/m²

木桁架 0.3kN/m²

2×15mm 石膏板 0.32 kN/m²

总计： 1.72kN/m²

2.1.3外墙荷载标准值

1.外墙（木条板饰面）

相关图片展示：
