摘 要

此投标文件是我大学毕业设计，其内容是吉安楼住宅楼土建工程投标文件的编制。本项目总建筑面积为3513.92平方米，地上十一层无地下室，计划工期为255日历天，投标报价为4,493,240.67元。本设计主要包括两大部分：即商务标和技术标。商务标部分主要是利用广联达GCCP5.0软件进行工程量的计算，并通过广联达GCCP5.0进行组价、套清单定额。要求计算结果包括工程量计算书及报表一份，一种包含分部分项工程量清单计价表、工程量清单计价综合单价表、措施项目清单计价表和规费税金项目清单计价表。技术标部分主要是编制施工方案或者施工组织设计，用以满足工程施工的需要。

关键词：工程量清单；施工组织设计；投标文件

Abstract

This tender document is a graduation design of my university, and its content is the compilation of the bidding documents for the civil works of the residential building in Ji'an Building. The total construction area of the project is 3,351.92 square meters, and there is no basement on the 11th floor. The planned construction period is 255 calendar days, and the bid price is 4,493,240.67 yuan. This design mainly includes two parts: the business standard and the technical standard. The main part of the business standard is to use Guanglianda GCCP5.0 software to calculate the engineering quantity, and to set the group price and set list quota through Guanglianda GCCP5.0. The calculation result includes a quantity calculation book and a statement, a price list including a part of the engineering quantity list, a comprehensive unit price list of the engineering quantity list, a price list of the measure item list, and a list of the price list of the taxation item. The technical standard part is mainly to prepare the construction plan or construction organization design to meet the needs of the project construction.

Keywords:engineering quantity list; construction organization design; bidding documents

目录

第一章 工程概况 2

1.1工程建设概况 2

1.2建设设计概况 2

1.3结构设计概况 2

1.4建筑材料 3

1.5工程施工条件 3

第二章 毕业设计的主要步骤及内容 4

2.1工程量计算 4

2.2商务标编制 5

2.3施工组织设计编制 6

第三章 代表性分部分项工程计算式及中间成果 9

3.1 计算公式 9

3.2中间成果 10

3.2.1单位工程投标报价汇总表 10

3.2.2规费、税金项目计价表 11

3.2.3总价措施项目清单与计价表 15

3.2.4广联达部分成果图 18

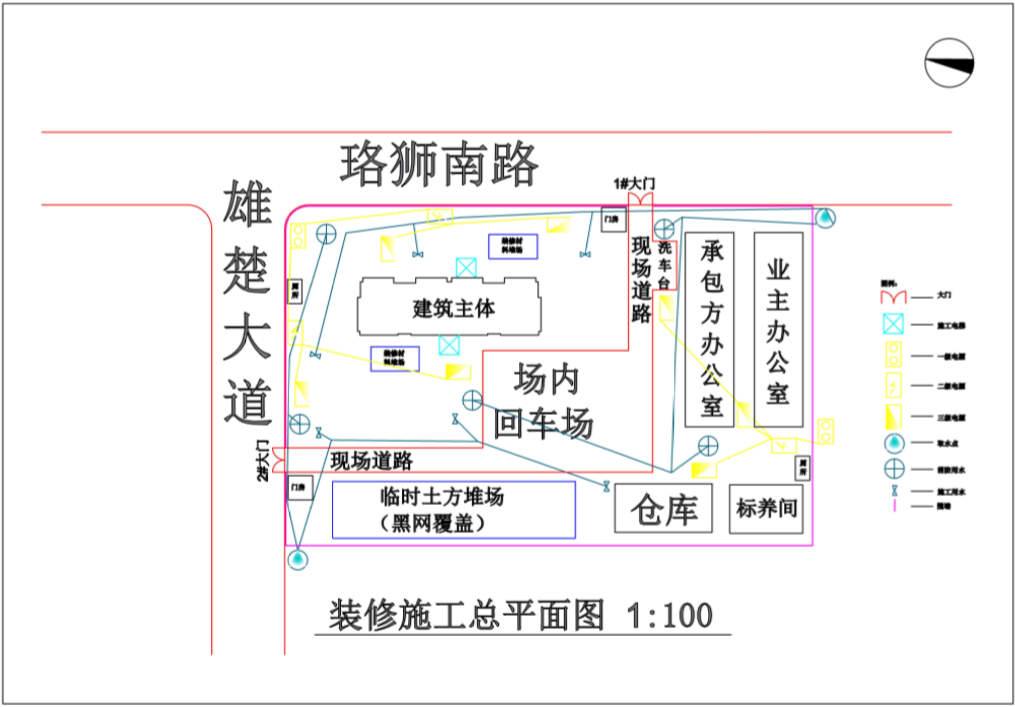

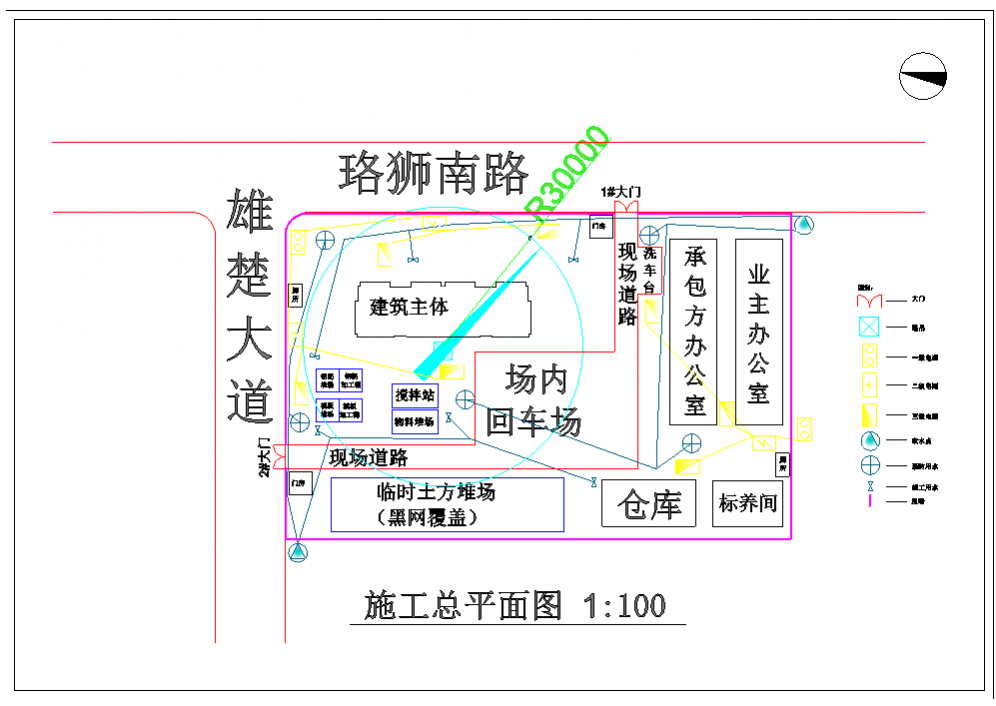

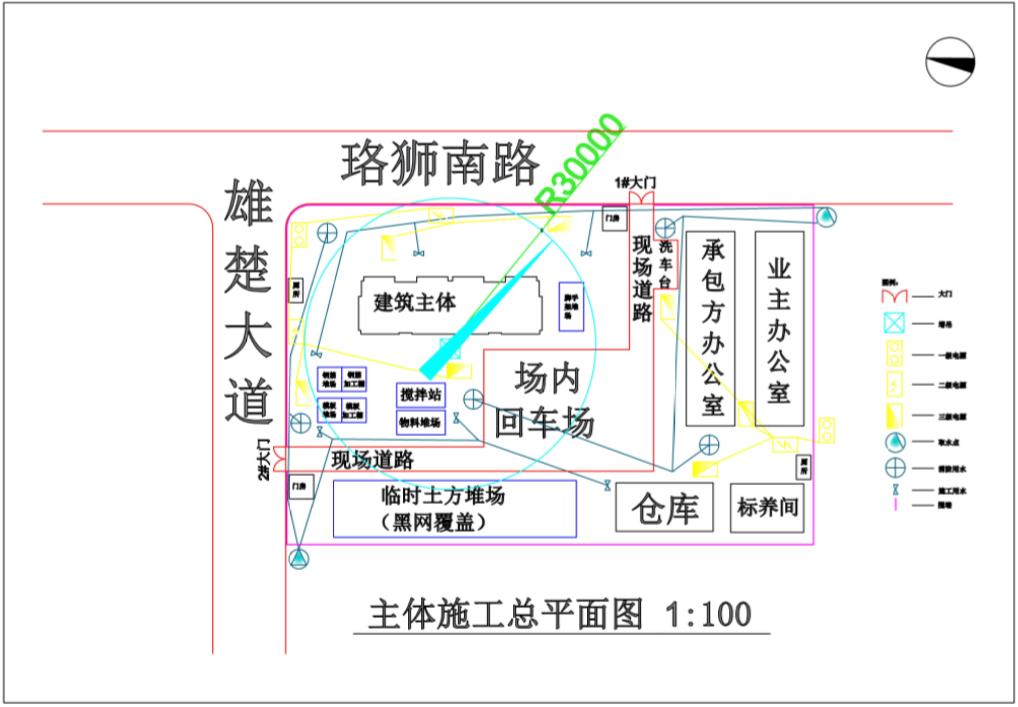

3.2.5施工平面图 19

3.2.6甘特图 23

第四章 毕业设计收获及总结 28

第一章 工程概况

1.1工程建设概况

1.2建设设计概况

1.3结构设计概况

（1）设计使用年限：50年；

（2）结构安全：剪力墙结构，地基基础设计等级为甲级，建筑物结构安全等级为二级；

（3）场地品种：Ⅰ类场地；场地土的品种：中软场地土；

（4）环境种类：室内一般环境为一类，其他环境和室外环境为二（a）类；

1.4建筑材料

钢筋:HPB300级或HRB400冷轧带肋钢筋。钢筋强度的标准值保证率不得小于95%,所有施工图纸中所注明的ϕ6钢筋，全部用GB/T701-1997中供建筑使用直径为6.5的Q235热轧圆盘条。

砌体:外墙为 250mm 厚粉煤灰蒸压加气混凝土砌块，专用砂浆砌筑；±0.000 以下的 250mm 厚灰砂砖砌体墙，防潮层用 1:2 水泥砂浆加 5%的防水剂。内墙除注明外均采用 200mm 厚 B06 级粉煤灰蒸压加气混凝土砌块；部分非承重墙采用 100mm 厚 B06 级蒸压加气混凝土砌块。

钢筋焊接:HPB300 级钢筋和 Q235B 钢材焊接均采用 E43 型焊条，HRB400 级钢筋焊接采用 E55 型焊条，Q345 钢材焊接采用 E50 型焊条，HPB300 级钢筋或 Q235 钢材与 HRB400 级钢筋或 Q345B 钢材焊接采用 E43 型焊条。

本工程混凝土强度等级：地下室外墙、底板、顶板及后浇带均采用级配防水混凝土，抗渗等级为P6。所有二次构件中，构造柱、填充墙、拉梁、过梁等混凝土强度等级为 C25。

承台、底板下垫层混凝土强度等级为 C15，承台和底板防水混凝土强度等级为C30。

1.5工程施工条件

第二章 毕业设计的主要步骤及内容

首先，对工程图纸做充分的了解，能达到看懂图纸，对每个细节都能很好的把握。其次，根据招标文件要求，相应该招标文件，做出相应的投标函和资格预审文件。然后，利用广联达GTJ2018软件建立图纸三维模型，计算出各个分部分项工程的工程量。接着，利用广联达GCCP5.0软件对各分部分项工程做计价、套定额操作，导出所需已完成计价的表，进而完成商务标。最后，根据工程图纸要求，对各分部分项工程做出相应的施工方案，并利用Project软件画出甘特图和网络计划图，设置合理的工期安排，将其整合、综合，完成技术标的编制。

2.1工程量复核

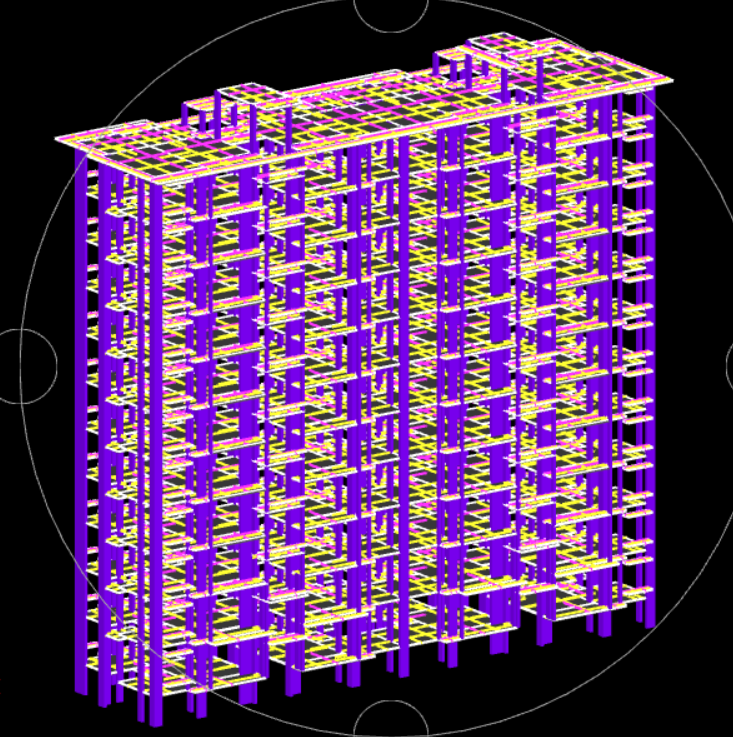

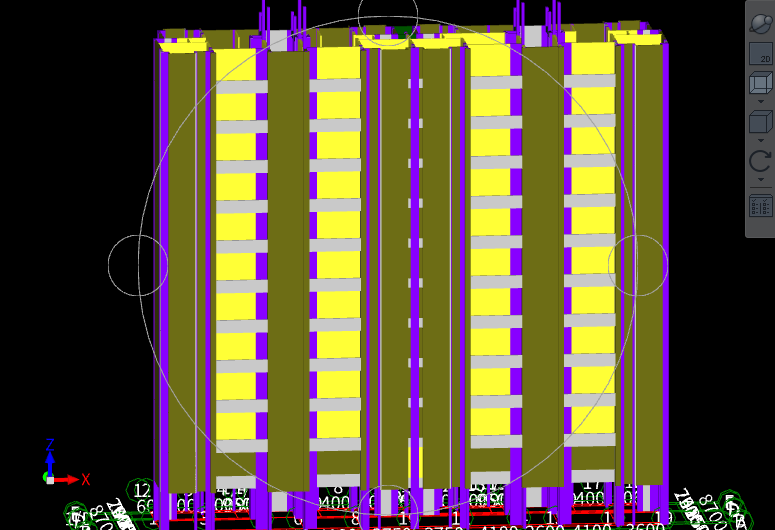

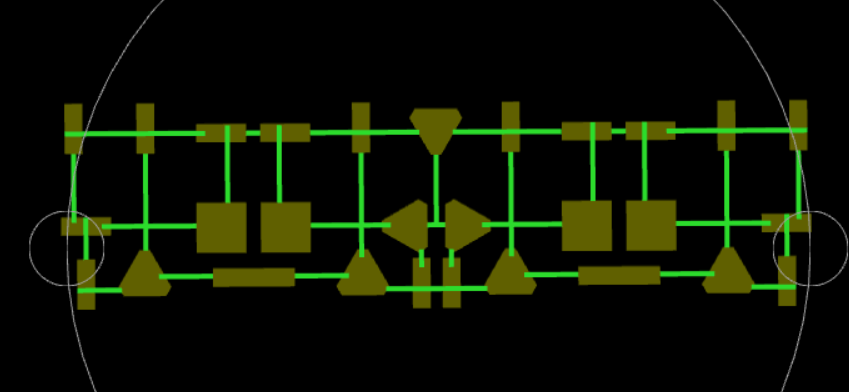

在计算工程量中，我们需要用到广联达中的GTJ2018软件。首先，在GTJ2018软件中新建一个工程,并在软件中输入该工程的关键信息后，在看懂图纸的基础上开始建立该工程的三维模型。在这过程中，需要注意的是蓝色字体信息一经确定就不得再更改，否则会影响其他位置的同构件信息，而且会影响后面工程量的计算结果，因为蓝色字体信息会同步到所有同构件，同时，由于现在市场已经不再生产6mm直径的钢筋，所以6mm钢筋比重改为和6.5mm钢筋一样的比重0.26kg/m。其次，在软件中楼层设置那里插入楼层信息。接下来就开始最重要的部分，进行绘图输入构件，绘图输入即指根据该工程的结构施工图和建筑施工图，按照里面的信息把所有含钢筋的构件都进行编辑并创建出三维构件，然后放置在三维模型的相应位置。不过广联达GTJ2018软件智能程度比较高，可以进行CAD图纸识别，即将所需CAD图纸直接导入到GTJ2018软件中，只要输入柱、梁、板等构件的钢筋和尺寸以及材质信息后，就可以直接形成三维构件，然后直接根据已导入的CAD图纸将其放置在相应的位置上。因此，导入CAD图纸后，首先可以识别楼层表，其次识别轴网信息，最后根据CAD图纸创建三维构件和三维模型。把所能在图纸上输入的构件输入完后，在表格输入的单构件输入中将一些不能直接在图纸上输入的构件手动计算并输入，例如楼梯和一些节点的不规则钢筋。输入完这些后，整个工程的三维钢筋混凝土框架就全部完成，然后就可以进行汇总计算了。

钢筋混凝土工程的三维模型在GTJ2018软件中全部创建完成后，就该做砌体工程和装饰装修工程了。对于砌体工程，依然是将CAD图纸导入GTJ2018软件中，根据工程图纸要求输入相应砌体墙的尺寸、材质等详细信息，直接创建三维构件就可以。对于装饰装修工程，类似于门窗洞口之类的构件，直接根据CAD图纸在GTJ2018软件中创建相应尺寸要求的构件，并放置在三维模型的相应位置即可，其他墙面抹灰、楼地面、踢脚线等装修工程，在GTJ2018软件中选择“按房间布置”，即首先创建各种所需房间，例如：书房、卧室、客厅等。然后在每个房间中分别设置楼地面工程、抹灰工程等并设置相应的装修工程厚度等，最后便可汇总计算总工程量了。

做到这里，该工程三维模型所有构件便已完成，各分部分项工程工程量都可以在GTJ2018软件“查看报表”中提取到。

2.2商务标编制

商务标的编制主要用到GCCP5.0软件。先打开GCCP5.0软件，然后选择新建项目中的清单计价，在清单计价中选择投标文件，地区标准选择湖北省（根据实际情况选择）。GCCP5.0软件也是很职能的，它可以直接导入招标文件中的工程量清单等信息然后进行识别，由于本次毕业设计的要求没有达到真正的招投标水平，所以采用手动输入必要的工程量的方法来进行组价与套清单等额。新建项目完成后再新建一个单位工程，再在单位工程中新建单项工程，选择相应的清单库和定额库（根据实际情况选择），在这之后就可以在新建的单项工程中添加在GTJ2018软件中已计算出工程量的各分部分项工程，并在GCCP5.0软件的指引下在清单库和定额库中选择相应的分部分项工程信息，然后输入各分部分项工程的工程量、项目特征等详细信息。所有的分部分项工程工程量清单添加完后，根据招标文件要求选择指定时间的信息价，并对各分部分项工程信息价做修改。截至目前，各分部分项工程量的计价、套定额部分就已全部完成。在计价过程中，我需要做的就是根据招标文件提供的项目特征等详细信息选择合适的定额就可以了。看似非常简单，但是对于我这样的初学者来说也是非常困难的了。在套定额的操作中，我发现原来套定额并不是勾勾选选那么简单的，例如：①柱的混凝土计价，可以直接选择定额中混凝土强度等级都是C20，但这样并不符合要求，通过上网了解和向同学请教后才明白可以选择定额后对混凝土强度和塌落度进行换算；②单价措施项目中没有综合脚手架项目，也是上网查阅资料后才知道综合脚手架的工程量与建筑面积相等。

完成对各分部分项工程工程量的计价后， 就可以开始对总价措施项目费进行计算，GCCP5.0软件的确非常智能，在软件中已经列出了各项总价措施项目，只需直接选择需要的措施项目就可以进行计价，例如：对安全文明施工费来说，它有房建的，市政的，园林的等，由于本项目是住宅楼建设，所以就可以直接选择房建部分的进行计算。

项目各分部分项工程与措施项目费计算完成后，就开始对其他项目进行报价。其他项目中，暂列金额、专业暂估价和计日工中的工人数量等信息都是由业主方填写的，然后由我对各项项目按照市场价进行报价。总承包服务费即是指业主分包出去的一些工程，由总承包方收取相应数量的服务费。

各项工程措施费用都编制完后，选择所需的投标方表格导出报表到Excel软件里，然后将表格复制到Word里面，进一步完成商务标的编制。

2.3施工组织设计编制

编制完商务标后，就可以进行施工组织设计的编制了。

首先，详细说明编制施工组织设计的目的和依据，然后简单的介绍一下工程概况，工程概况的信息主要从建筑施工图、结构施工图和建筑、结构施工总说明等图纸提取。其次，便开始编制施工组织设计的主要部分了，在施工方面，初步确定了5个目标，①质量目标；②工期目标；③安全目标；④文明施工目标；⑤环境保护目标。施工的总工期用Project软件根据各分部分项工程工程量以及参考商务标用甘特图确定，并导出网络计划图根据主要路线来指导施工。在使用Project软件时，首先新建一个空白项目，其次填写工程信息和修改项目工作时间，因为在施工现场周六、周日依然在施工。然后编辑主线任务，主要通过“升级任务和降级任务”来控制各分部分项工程的工程进度计划和各项详细任务进度，通过“前置任务”对各施工详细任务安排流水施工。

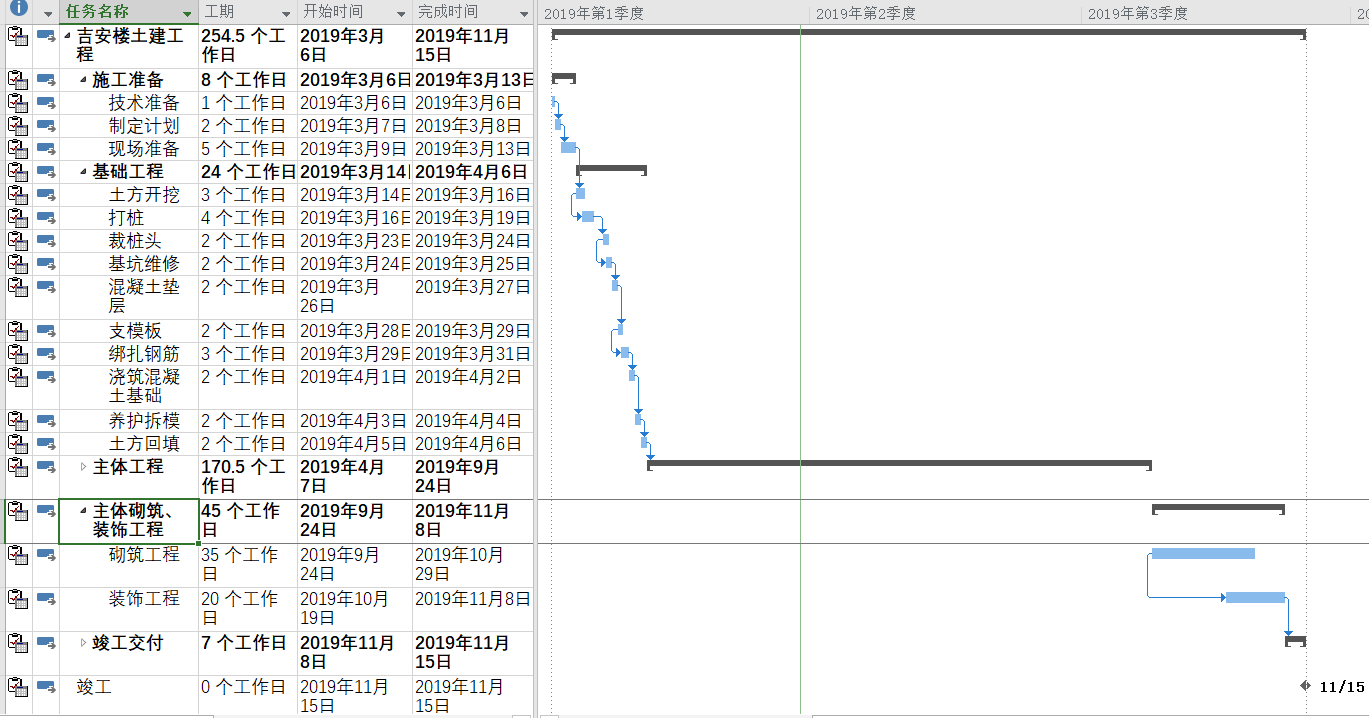

绘制完甘特图后的部分成果如下图：

总共施工工期目标：255 天

2019年3月6日开始动工，2019年11月15日完成竣工

其中分节点工期目标：

施工准备：8天， 从2019年3月6日到2019年3月13日；

基础工程：24天， 从2019年3月14日到2019年4月6日；

主体工程：170.5天， 从2019年4月7日到2019年9月24日；

主体砌筑、装饰工程：45天， 从2019年9月24日到2019年11月8日；
