1. 研究目的与意义（文献综述）

1.1目的及意义

进入21世纪，各行各业都在高速发展，尤其是制造业，作为国民经济的命脉，更是发展迅猛，制造技术与制造水平都达到新的高峰。起重机作为重要的工程机械，起到了十分重要的作用。起重机是工程中装卸的主要工具，在桥梁建造，资源开采，货物搬运等领域中不可或缺。汽车起重机作为起重机的一种，既具备起重机优点又可以像货载汽车一样快速移动，所以汽车起重机的运用日益广泛。除了移动迅速之外，汽车起重机还具备结构简单，成本低的特点。而且起重机的吊臂除了可以安装吊钩吊起重物以外，还可以换做电磁吸、打桩设备等，实现一机多用的特点。

国外的起重机发展体现出多样化的特点。尤其为适应不同工作环境的需求，尤其是在工作条件恶劣的情况下完成工作，相继研发出越野型、微型和全地面型汽车起重机，这样使得外国的汽车起重机在特点上，灵活性更优，更加方便技术人员的操纵，在工作中的效率高。在起重机的结构方面，例如在伸缩臂的结构上，伸缩臂的数量不断改进，在截面形状上，德国的公司率先研发出椭圆型的起重机伸缩臂，在机构质量，载重性能方面得到优化。

2. 研究的基本内容与方案

2.1基本内容

2.1.1液压卷扬机的基本结构

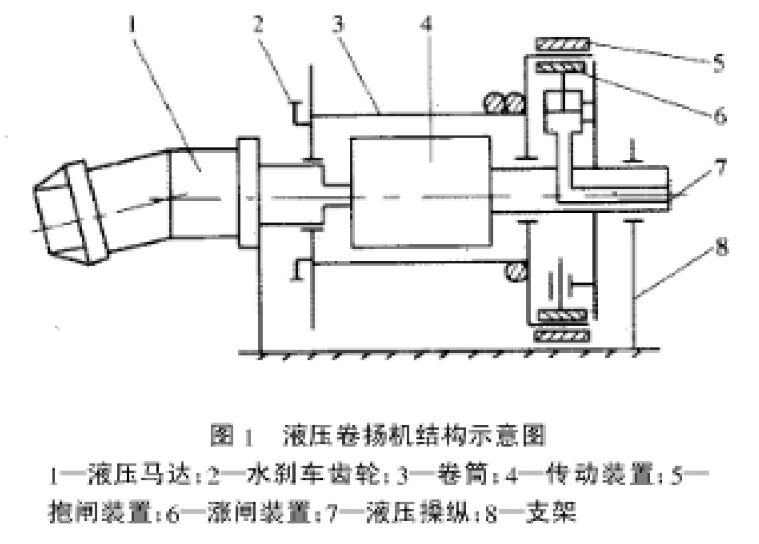

液压卷扬机通常由液压马达、控制阀组、齿轮箱、滚筒、支架以及离合器等构成

2.1.2其液压系统的工作原理

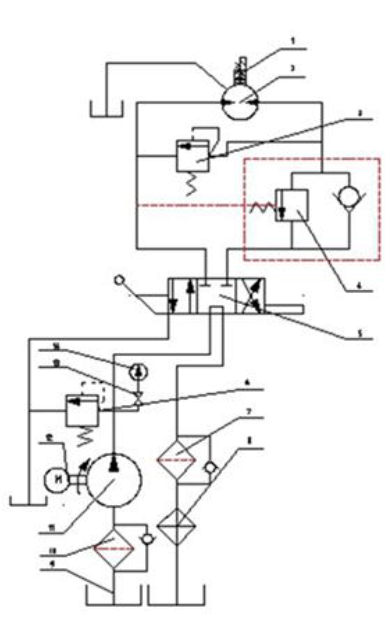

1、多片式摩擦离合器；2、液压马达；3、6、溢流阀；4、外控式平衡阀；5、手动向阀；7、回油过滤器；8冷却器；9、油箱；10、进油过滤器；11、液压马达；12、电机；13、调速阀开关；14、调速阀

2.2目标

2.2.1液压卷扬机的技术参数

2.2.2顶升机构的技术参数

2.3拟采用的设计方案

2.3.1液压卷扬机的设计方案

1）通过分析液压卷扬机的工作过程，确定卷扬机的结构方案

2）设计初步的液压系统图

3）根据技术参数设计卷扬机卷筒，确定钢丝绳的选用

4）选择液压马达和减速器

5）选择制动器

6）设计轴、键以及联轴器

7）设计液压泵站

2.3.2顶升机构的设计方案

1）根据负载计算液压泵的额定工作压力

2）根据额定工作压力以及流量选择合适的液压泵

3）根据液压泵的功率选择合适的电机

3. 研究计划与安排

（1）第3周-第4周，阅读液压系统设计类教材，整理毕业实习资料，回顾实习内容。

（2）第4周-第5周，搜集阅液压系统相关设计案例、外文文献，完成外文文献翻译与开题报告。

（3）第5周-第7周，完成液压系统原理图一份与液压系统设计计算与平面布置。

4. 参考文献（12篇以上）

［1］万会雄,明仁熊. 液压与气压传动[m].2版. 北京：国防工业出版社，2003.

［2］初长祥,马文星. 工程机械液压与液力传动系统.［m］.北京：化学工业出版社,2015,9.
