摘 要

本实验以端羟基硅油为基体制备硅橡胶材料，通过对端羟基硅油的、端乙烯基的黏度和用量、抑制剂和催化剂的用量、反应温度的选择，确定了制备硅橡胶的基本配方和工艺，通过添加填充剂二氧化硅来提高硅橡胶的物理力学性能。采用正丁醇和匀泡剂作为辅助发泡剂，明显改善了气泡的发泡倍率和均匀性，一定程度上改善了串孔的现象从而得到泡孔相对致密均匀、力学性能突出的有机硅泡沫材料。

通过大量实验，最终确定了基本配方：白炭黑膏 10份（端羟基硅油和二氧化硅共混）、WT8%低黏度端羟基硅油 0.7份、匀泡剂（甲基氟硅油150mPa.s）0.15份、端乙烯基硅油 2份、抑制剂（乙炔基环己醇） 0.0012份、铂金催化剂 0.07份、发泡剂（正丁醇） 0.07份、自由发泡室温25℃，发泡时间为15~30min，二段硫化温度120℃，硫化时间4小时。硬度拉伸强度以及压缩性能基本满足需求。

The preparation of silicone foam

Abstract

This experiment was to end hydroxyl silicone oil as substrate preparation of silicone rubber material, through to the end hydroxyl silicone oil viscosity, the viscosity and dosage of vinyl, inhibitors and the selection of catalyst dosage, reaction temperature, determines the basic formula and technology of the preparation of silicone rubber, by adding silica filler to improve physical and mechanical properties of silicone rubber. Used n-butanol and uniform bubble agent as auxiliary blowing agent, significantly improve the bubble foaming ratio and uniformity, to some extent improve the phenomenon of the string hole and bubble hole relative density uniform, outstanding mechanical properties of silicone foam.

Through a lot of experiments, and ultimately determines the basic formula: white carbon black cream October (end hydroxyl silicone oil and silicon dioxide blending), low viscosity WT8 % hydroxyl-terminated silicone oil 0.7 servings, and foam agent (methyl fluorine and silicone oil 150 mpa. S) 0.15, 2 terminal vinyl silicone oil, inhibitors (ethinyl cyclohexanol) 0.0012, platinum catalyst 0.07 servings, foaming agent (n-butanol) 0.07, free foaming temperature 25 ℃, foaming time for 15 ~ 30 min, secondary vulcanization temperature 120 ℃, vulcanization time 4 hours. Hardness, tensile strength and compression performance of basic meet the demand.

Key words: silicone foam, foaming, hydroxyl-terminated silicone oil, vinyl silicone oil

目录

摘要 1

Abstract 2

第一章 文献综述 4

1.1 泡沫材料简介、特点及应用 4

1.1.1 有机硅橡胶结构与制备 4

1.1.2 主要性能 5

1.1.3 有机硅橡胶主要应用领域 6

1.2泡沫材料成型机理 6

1.3有机硅泡沫材料的现存问题 7

1.4本论文的目的意义、主要内容 7

1.4.1本论文的目的与意义 7

1.4.2本论文的主要研究内容 8

第二章 实验部分 9

2.1主要原料及仪器设备 9

2.2泡沫材料的制备机理及工艺流程 10

2.2.1制备原理 10

2.2.2工艺流程 10

2.3有机硅泡沫材料结构表征与性能检测 13

2.3.1发泡倍率 13

2.3.2有机硅泡沫密度 15

2.3.3有机硅泡沫压缩性能及硬度检测 18

2.3.4有机硅泡沫材料拉伸测试 18

2.4含氢硅油以及催化剂用量对有机硅泡沫的影响 19

第三章 结论 21

3.1结论 21

3.2 发展展望 21

致谢 22

参考文献 23

第一章 文献综述

泡沫材料的定义是指气体分散在聚合物当中，并且是均匀存在的，形成无数泡孔的轻质聚合物材料。泡沫材料具有质量轻、用料省、隔热、不导电、能吸收冲击载荷等特点，广泛应用于工农业、交通运输、军事、医疗及日用品等多个领域，有机硅泡沫材料的发展前景十分广阔，同时也是一种商机。有机硅泡沫材料属于高性能聚合物软质泡沫材料中的一种。有机硅泡沫具有无毒、耐高温、耐潮湿、耐化学腐蚀、耐老化、不易变形、耐老化、耐腐蚀、耐老化、耐腐蚀、耐腐蚀、耐老化等优点，并受到人们的关注。

软质发泡材料用途十分广泛，各行各业都有有机硅的应用。多年来一直保持20%左右的稳定持续增长。2008下半年到2009上半年期间，因全球金融危机，国内经济形式出现下滑，出口交易则受到影响，软质发泡材料行业发展有所迟缓。2008与2009年，同比增长率约为11.60%，相比前两年，都出现了不同程度的下降。从2009年下半年开始，全球经济形式出现复苏，国内的家电、电子产品等相关行业的发展慢慢恢复以前的发展速度。

当前，有机硅泡沫材料在国内市场上很少见，但是其应用比较广泛。所以，研制出一种具有优良综合性能的有机硅泡沫材料，对国内泡沫材料产业是一巨大的冲击，同时具有非常深远的意义。本试验最主要目的就是为了寻找制备有机硅泡沫材料的新方法，希望可以改善工艺条件，从而得到具有优良性能的耐高温有机硅泡沫材料。随着科研技术的发展，发泡技术必将再次得到改善，有机硅泡沫材料的应用将会更加广泛，也会越来越受到人们关注。

1.1 泡沫材料简介、特点及应用

1.1.1 有机硅橡胶结构与制备

有机硅橡胶是由硅氧键（Si-O-Si）交替组成主链，通过硅原子与其他有机基团组成其侧链的一种半无机高分子化合物，通式如式（1）下:

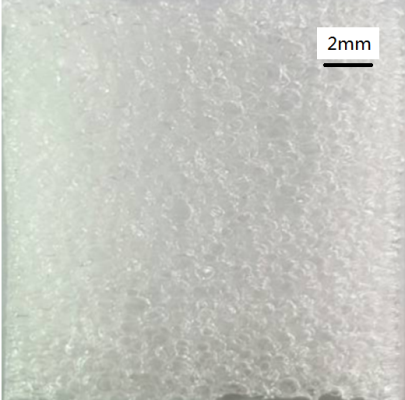

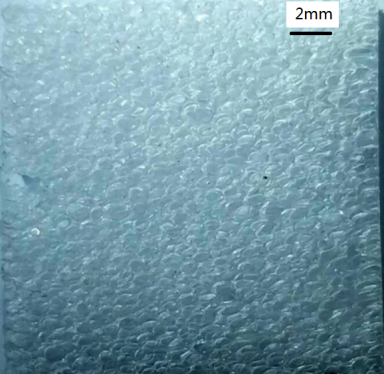

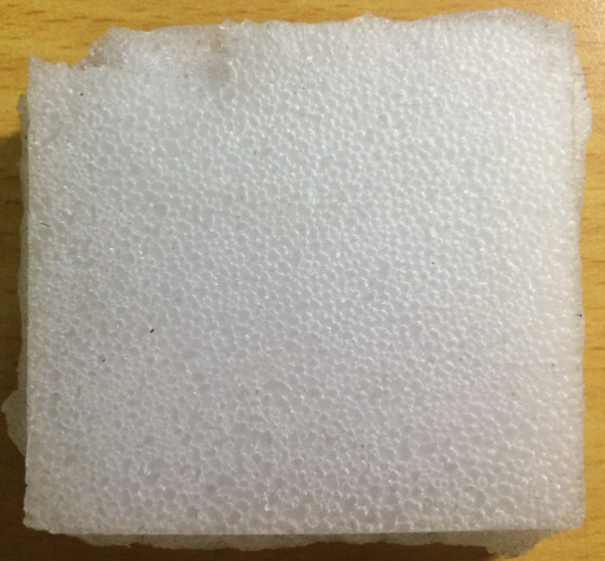

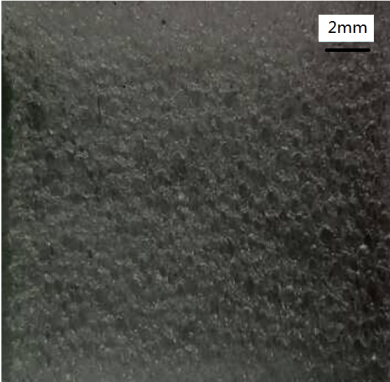

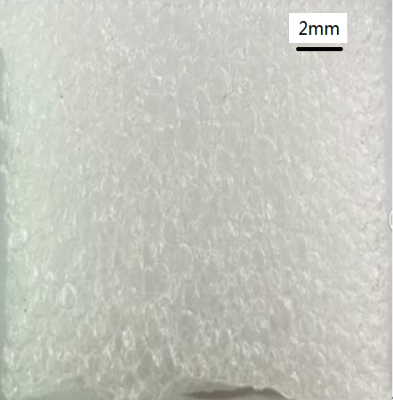

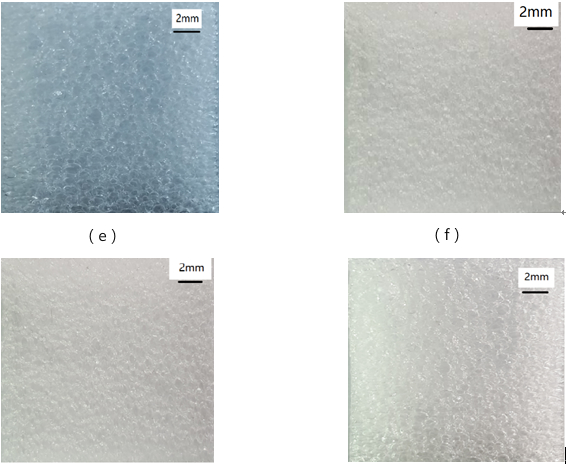

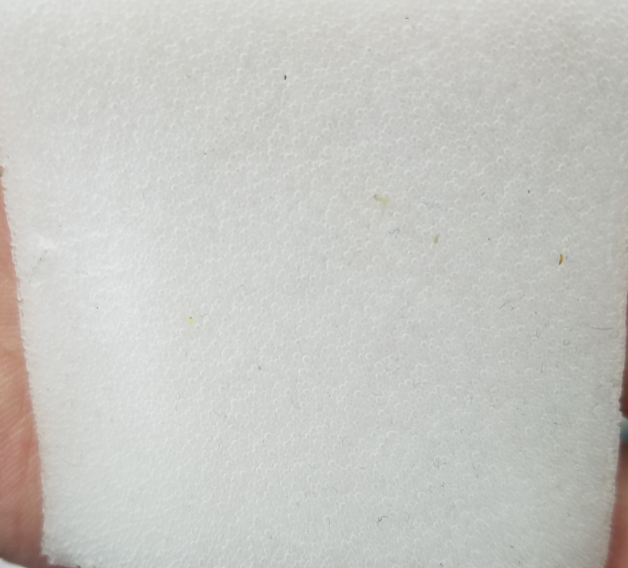

相关图片展示：
