摘 要

随着社会快速发展，生活热水需求量剧增，热水加热方式也愈多元化发展，其中空气

源热泵热水器作为一种以空气为低温热源，经电能做功从低温侧吸收热量来加热生活用

水，因其节能环保备受关注。

本文主要对 600L/h空气源热泵热水器进行热力计算、结构设计、cad 绘图等。文章

前部分介绍空气源热泵热水器的工作原理、特点及其应用，首先从空气源热泵热水器的概

述、工作原理、发展趋势及其应用等进行了介绍，并对家用与商用空气源热泵热水器进行

比较分析，以突出其适用性，之后介绍空气源热泵热水器的特点、优势及其工况特性。文

章后部分通过列表的形式清晰地表述出热力、结构计算全过程，主要分为五个部分，包括

压缩机、热力膨胀阀、风机的合理选型，以及联系实验室实物情况对翅片式蒸发器、套管

式冷凝器进行结构设计与优化。最后完成一个实用空气源热泵热水器的机械绘图。

关键词：空气源热泵 热水器 热力计算 结构设计

I

Abstract

The design of 600 L/h air-source heat pump water heater

Abstract

With the rapid development of society, People demand much hot water.So, the way of heating water has diversified. Among the way, air-source heat pump water heater uses air as the low-temperature heat source, from which the energy is used to heat water by electric working. HPWH has raised much concern because of the energy conservation and environmental protection.

600 L/h HP will be calculated and designed in this paper. The working principle, characteristic and application is described in the front part of paper. First is an overview of air-source heat pump, working principles, development and applications. The paper compares household HPWH with commercial HPWH to reveal where it is used.After that, the advantage and working characteristic are mentioned. How it is calculated and designed is expressed clearly by listing it in the rest of paper. It includes five parts which are the right selection of compressor, thermal expansion valve and fan and structural design of finned evaporator and tube-in-tube condense. The design refers to real machine in the laboratory. Last draw the HPWH by AutoCAD.

Key words: air-source; heat-pump heater; heat calculation; structural design

Ⅱ

南京工业大学本科生毕业设计（论文）

目 录

摘要………………………………………………………………………………………………....I

ABSTRACT…………………………………………………………………………………........II

第一章 绪论………………………………………………………………………………………1

1.1 课题背景………………………………………………………………………………1

1.2 空气源热泵热水器的原理及特点……………………………………………………1

1.3 商用与家用空气源热泵对比分析……………………………………………………3

1.4 需解决的问题及发展趋势……………………………………………………………4

第二章 600 L/h空气源热泵热水器系统的设计步骤……………………………...... 6

2.1 热力计算的内容……………………………………………………………………… 6

2.2 压缩机的选取…………………………………………………………………….……6

2.3 蒸发器的计算步骤 ……………………………………………………………………6

2.4 冷凝器的计算步骤 ……………………………………………………………………7

2.5 节流阀的选取………………………………………………………………………… 7

2.6 冷风机的选取 …………………………………………………………………………7

第三章 600L/h 空气源热泵热水器系统的设计……………………………………...8

3.1 任务要求……………………………………………………………………………….8

3.2 系统设计……………………………………………………………………………….8

3.3 工况确定……………………………………………………………………………….8

3.4 制冷循环热力状态参数 ………………………………………………………………8

3.5 设计计算……………………………………………………………………………….9

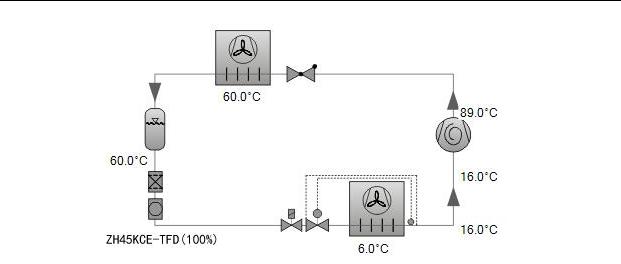

3.5.1 热泵系统热力计算……………………………………………………………………9

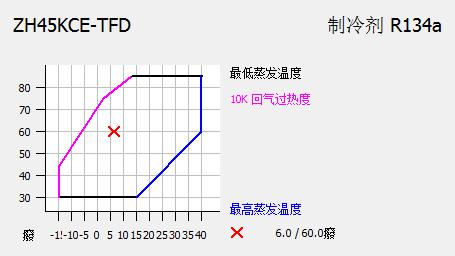

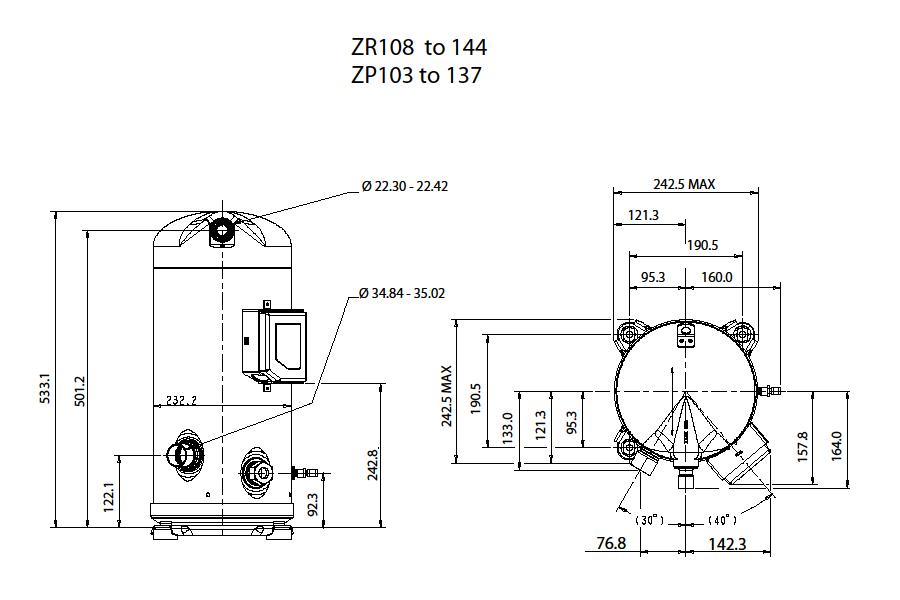

3.5.2 压缩机的选择 ……………………………………………………………………….10

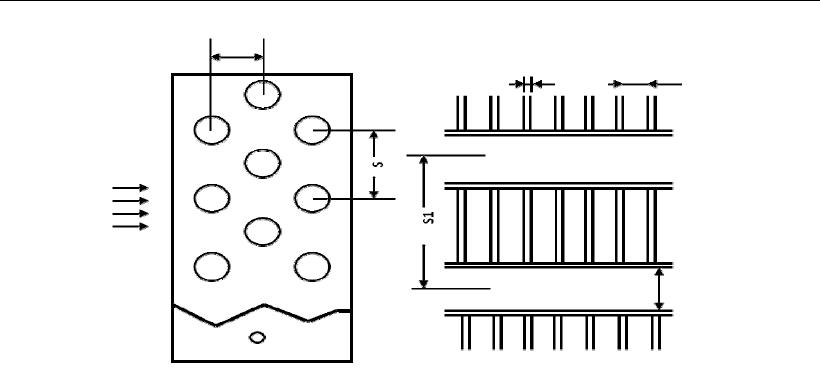

3.5.3 翅片式蒸发器的设计计算 …………………………………………………………13

3.5.4 套管式冷凝器的设计计算 ………………………………………………………….21

3.6 节流阀的选取…………………………………………………………………………25

参考文献……………………………………………………………………………………......29

致谢 ………………………………………………………………………………………….…...30

南京工业大学本科生毕业设计（论文）

第一章 绪论

1.1 课题背景

随着人民生活水平的提高，生活热水需求量变大^[1]，而传统的加热方式（包括电热水器、燃油热水器、燃气热水器）具有消耗资源多、费用高、污染严重等缺点；太阳能热水器运行又受到气象条件的制约。与此相比,空气源热泵热水器作为一种以空气为低温热源，经电能做功从低温侧吸收热量来加热生活用水，所以更节约资源^[2]。

在1950年的时候人们已经开始使用热泵技术^[3]，在国外空气源热泵热水器技术使用已经当成熟，在日本等许多发达国家的使用率高达70%~80%，但是在我国的使用率只有5%上下^[4]，所以我国热泵市场的前景是十分广阔的；在2012年6月1日空气源热水器被成功收入“节能产品惠民工程”，并且“高效节能空气源热泵热水器（机）推广实施细则”也已经发布^[5]，效率高而且节约电能的空气源热泵热水器（机）补贴费用为350~650元/台^[6]，2013年国家计划减少电、燃气热水器的使用，加大力度补贴生产空气源热泵热水器^[7]的厂家；2015年空气源热泵热水器整个产业年生产总值是有希望突破100亿元大关^[8]，过去的 10年里空气源热泵热水器的零售额始终维持着100%~150%非常高的增长率，热泵行业预测在未来10年，我国空气源热泵整个行业产值将还会有每年40%的增长的空间^[6]。所以对空气源热泵热水器的研究将会有科学、环保和经济价值。

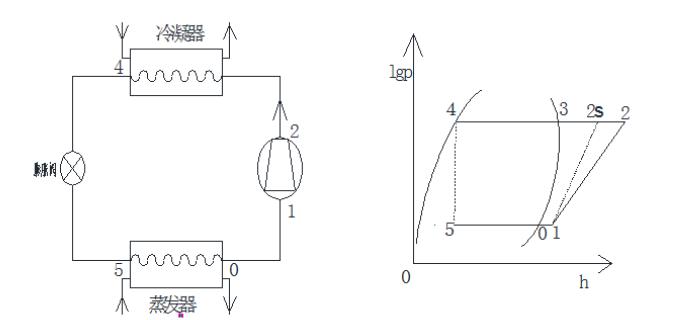

相关图片展示：
