基于单片机的智能家居防火防盗报警系统毕业论文

 2020-06-14 16:31:04

摘 要

当今社会是不断发展的,科学技术也是日新月异,人们对物质生活需求也逐渐提高,智能家居正一步一步地成为现代生活主要方式,除了提供更加舒适的家居环境之外,由此带来的安全问题也是大家所关注的和焦点。

本文将从硬件和软件两个方面作为重点,阐述基于单片机的智能家居防火防盗系统。单片机由于其体积轻便、控制能力强大以及功率损耗小等特点而被广泛应用。本设计将利用人体红外感应模块DYP-ME003来检测入侵信号,利用温度传感器ds18B20检测环境温度,利用烟雾传感器MQ_2检测可燃气体浓度,紧接着将接收到的信号传输到单片机进行处理,经过处理的信号发送至蜂鸣器、红绿LED灯从而实现声光报警。本设计中将采用按键对烟雾浓度进行,将采用LED显示模块对系统温度和烟雾浓度进行显示。本设计具有、方便使用等特点,有一定实用性。

关键词:单片机 防火防盗系统 ds18b20 MQ_2

Fire Alarm System for smart home based on MCU

Abstract

Today's society is constantly developing, science and technology are also changing with each passing day, and people's demand for material life is gradually increasing, smart home is becoming the main way of modern life step by step. In addition to providing a more comfortable home environment, the security problems brought by it are also the focus of attention.

This article will focus on two aspects of hardware and software, expounds the intelligent home fire protection and anti-theft system based on MCU. MCU is widely used because of its light size, powerful control ability and small power loss. This design will use the infrared sensor module DYP-ME003 to intrusion detection, detection of ambient temperature using the temperature sensor ds18B20, detection of combustible gas concentration using the smoke sensor MQ_2, then transmits the signal received to the microcontroller for processing, after processing the signal sent to thelights to achieve sound and light alarm.. The design will use the button to initialize the system temperature and smoke concentration, the LED display module will be used to display the system temperature and smoke concentration. The design has the advantages of simple structure and low price and stable performance and convenient use and so on. It has some practicability.

Key words: MCU Fire Alarm System ds18b20 MQ_2

目 录

摘要 I

Abstract II

第一章 绪论 1

1.1防火防盗系统概述 1

1.2毕业设计任务 1

第二章 系统总设计 3

2.1系统总设计 3

2.2系统结构框图 4

第三章 系统硬件设计 5

3.1整体设计思路 5

3.2单片机AT89S52 5

3.2.1主要性能参数 5

3.2.2管脚说明 6

3.3人体红外感应模块DYP-ME003 9

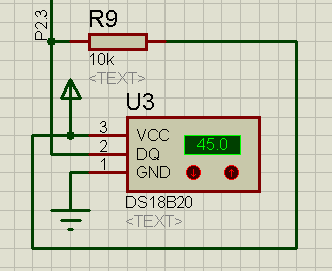

3.4温度传感器DS18B20 10

3.5 烟雾传感电路 11

3.5.1烟雾传感器MQ-2 11

3.5.2 A/D转换芯片ADC0832 11

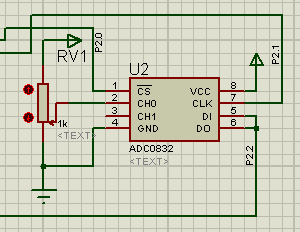

3.5.3 A/D转换电路 12

3.6报警电路 13

3.6.1按键 13

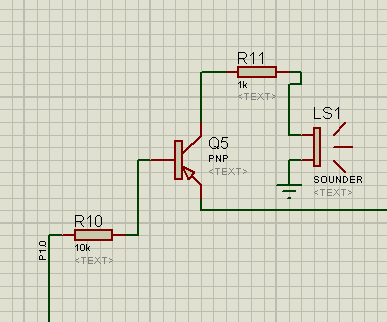

3.6.2蜂鸣器 14

3.6.3红绿LED灯 15

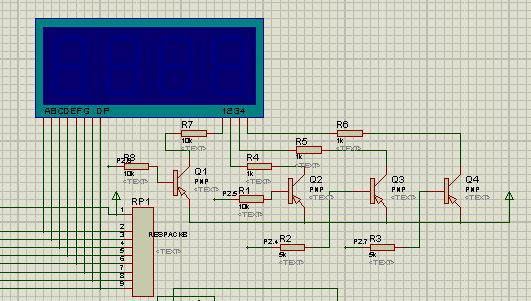

3.7显示电路 15

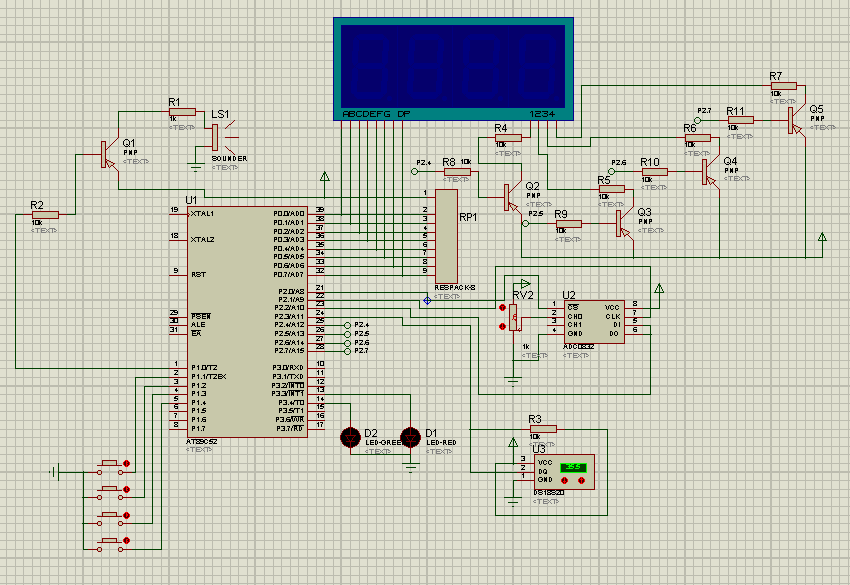

3.8整体硬件连接仿真图 16

第四章 系统软件设计 17

4.1整体设计思路 17

4.2温度采集处理 18

4.3烟雾采集处理 20

4.3.1标度变换 20

4.3.2数据采集 21

4.4显示电路 22

4.5主程序 24

第五章 程序仿真与分析 26

结束语 30

参考文献 31

致谢 32

第一章 绪论

1.1防火防盗系统概述

随着我国经济的迅速发展,物质条件越来越好,的要求越来越高,智能家居逐渐普及。然而智能家居除了提供更加智能舒适的家具环境之外,安全问题也是不容小觑的。火灾自动报警系统以及入侵报警系统是智的主要形式。

火灾自动报警系统一般是由设备等共同组成的系统。它的作用是在,通过火灾探测器接收火焰燃烧时等可探测的物理量,并转换成电信号。接着火灾报警控制器会接收来自探测器的信号并加以处理,最终通过声光等可被人们感知并能引起人们注意的形式通知到相应的住户,使相关人员能够及时尽可能早地发现初期火灾,并及时火焰,最大限度的保护人身

入侵报警系统一般情况下就是出的信号,再由传输装置传送到。通过技术结合运用,入侵报警系统可以发现并指示非法入侵行为,接着对报警信息进行处理,最后通过络通知住户来报警。

相关图片展示:
