摘 要

提升设备在矿山企业与其他工业生产中负担着提升人员和物料的作用，是特种设备之一，其提升过程具有消耗成本低、提升效率高、安全系数高的特点。提升设备的使用极大的节省了人力物力，为整个工业生产过程带来了多方面效益。现有某副井提升设备已经运行30多年，部分组件老化，需将现有提升设备拆除更换新的提升设备，从而保证生产过程的有序高效进行。

本文通过测区现场调查与分析，设计合理的测量方案，在该副井设备周边投放零时点位，利用全站仪测取副井提升设备各特征点坐标，从而完成对该副井提升设备中心线与中心点的标定，实现提升设备的更换，提高矿井提升设备的安全性与可靠性，保证提升设备的正常运行。经最终检验，所标定的横纵轴中心线垂直程度满足要求，可根据该标定结果完成提升设备的更换。

关键词:提升设备 测量方案 中心线 中心点 标定

Design of Measuring Scheme for Lifting Equipment Replacement

Abstract

The lifting equipment is responsible for the promotion of personnel and materials in mining enterprises and other industrial production. It is one of the special equipments, and its lifting process has the characteristics of low consumption cost, high efficiency and high safety factor. The use of lifting equipment greatly saves manpower and material resources, and brings many benefits to the entire industrial production process. Existing auxiliary shaft lifting equipment has been in operation for more than 30 years, and some components are aging. It is necessary to remove the existing lifting equipment and replace it with new lifting equipment to ensure the orderly and efficient production process.

Through the field investigation and analysis of the survey area, this paper designs a reasonable measurement plan, puts zero-point points around the auxiliary well equipment, and uses the total station to measure the coordinates of each characteristic point of the auxiliary shaft lifting equipment, thus completing the auxiliary shaft lifting equipment. The calibration of the center line and the center point enables the replacement of the lifting equipment, improves the safety and reliability of the mine lifting equipment, and ensures the normal operation of the equipment. After final inspection, the vertical line of the horizontal and vertical axis of the calibration meets the requirements, and the replacement of the lifting equipment can be completed according to the calibration result.

Keywords: Lifting equipment；Measurement plan；Center line；Center point；Calibration

目 录

摘要 I

Abstract II

第一章 引言 1

1.1研究背景 1

1.2研究目的 1

1.3研究现状 2

1.4研究内容 3

第二章 测量方案设计 4

2.1测区概况分析 4

2.2测量方案设计 4

2.2.1测量方案分析 4

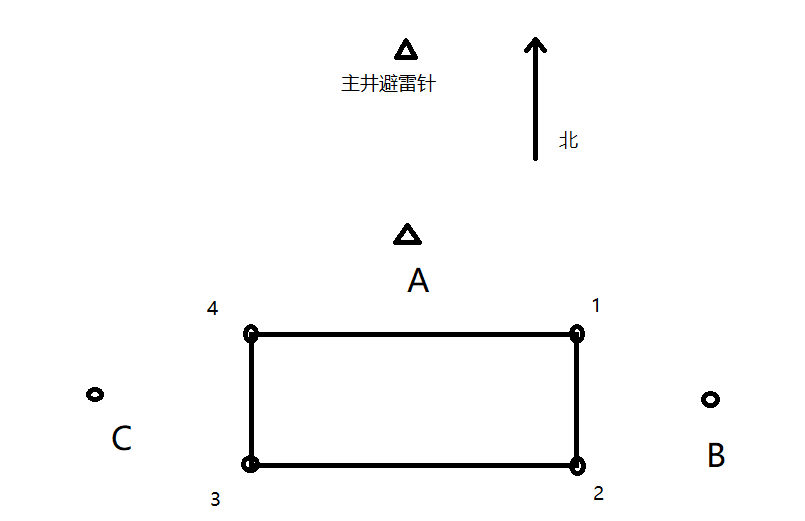

2.2.2方案拟定 5

第三章 数据采集 8

3.1所用仪器及技术要求 8

3.2距离测量 9

3.3角度测量 9

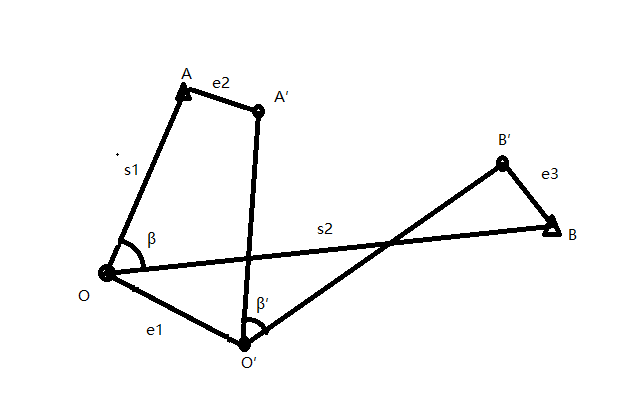

3.3.1偏心误差对角度测量的影响 10

3.3.2点位中误差的计算 11

3.3.3测角测回数的确定 13

3.3.4角度测量数据采集 13

第四章 副井提升设备中心线的标定与更换 20

4.1特征点坐标的计算 20

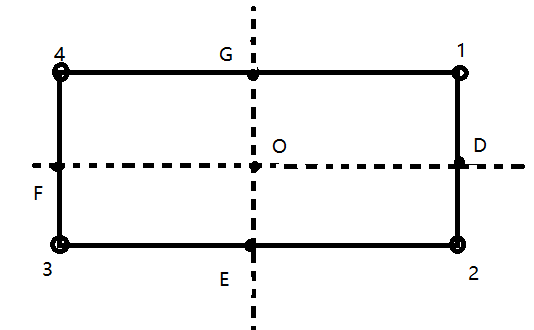

4.2十字中心线的标定 22

4.2.1十字中心点坐标的计算 23

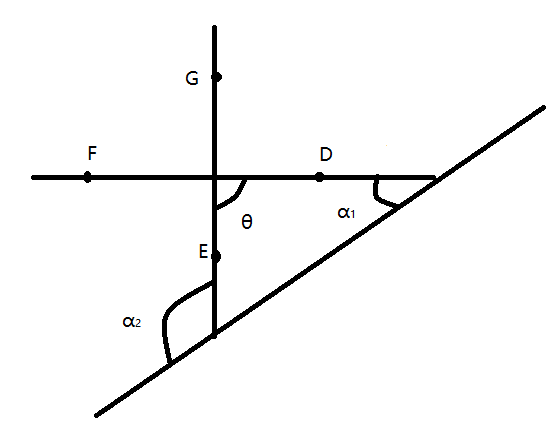

4.2.2横、纵轴中心线标定 24

4.3提升设备的更换 26

第五章 总结与展望 27

5.1总结 27

5.2展望 27

参考文献 28

致谢 29

第一章 引言

1.1研究背景

矿业是中国的基础产业，国家矿业的发展水平可以衡量一个国家和地区的产业优势，进而提升成为经济优势。提升设备作为矿山企业的必要设备，为整个矿山企业工业流程带来了巨大的便利。我国是矿产大国，其中大部分矿产采用井工开采，因而我国矿井提升设备发展历史悠久，数量众多。在煤矿里矿井分为主井和副井，主井副井中都有提升设备，他们的作用一般不同。主井用于提升矿物物资等产品，副井的矿井提升设备主要用于下方辅助材料，人力资源，提升废石，下方与提升设备等^[1]。随着科学技术的发展，提升设备在工作生产中应用越来越广泛。提升设备由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。其具有以下几个特点:

1.密封性好，环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于节能和维修少，使用成本极低。

4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
