摘 要

我国工业主要排尘源来自于水泥厂，在水泥工艺中，有很多道干燥作业工序，无论是破碎、烘干还是粉磨，均会产生大量粉尘，进而使粉尘排放具有扬尘点多，范围广、面积大的特点，长期接触粉尘会严重损坏人体健康。在水泥工艺流程中，总废气量的60%都来自于窑头和窑尾，窑尾在其中所占量为36%，窑尾烟气温度高含尘量大，所以对窑尾进行通风除尘系统设计是十分具有现实意义的，更有利于保护环境和人体健康。

通过计算风量、阻力等因素，考虑系统中粉尘结构和特点，在窑端加设了3个排风罩，经由7根空气管道结合除尘器和通风机连接形成完整通风系统。主要利用阻力平衡法，即使用管路阻力计算方法，使支路和干路形成阻力均衡，以此设计出一套管路。计算粉尘量选择合适排风罩，通过水力计算设计管道，以管道阻力、流量和粉尘性质选择合适的除尘器。经由计算空气量和压力的过程来选择风机。

关键字:排风罩 风管 除尘器 排风机

Design and calculation of ventilation and dust removal in cement plant

Abstract

China's industry is mainly from the source of dust from the cement plant, each working procedure is mostly dry operation. Whether it is crushing, drying or grinding, a large amount of dust will be generated, which further makes the dust discharge have the characteristics of many dust points, wide range and large area.

Long-term exposure to dust will seriously damage human health, and dust will also cause soil alkalization and other adverse effects. The exhaust gas production at the kiln head and the kiln tail accounts for about 60% of the total exhaust gas production, among which the exhaust gas production at the kiln head accounts for about 36%.

The flue gas temperature at the kiln tail is high and the dust content is large, so the design of the ventilation and dust removal system at the kiln tail is of great practical significance.

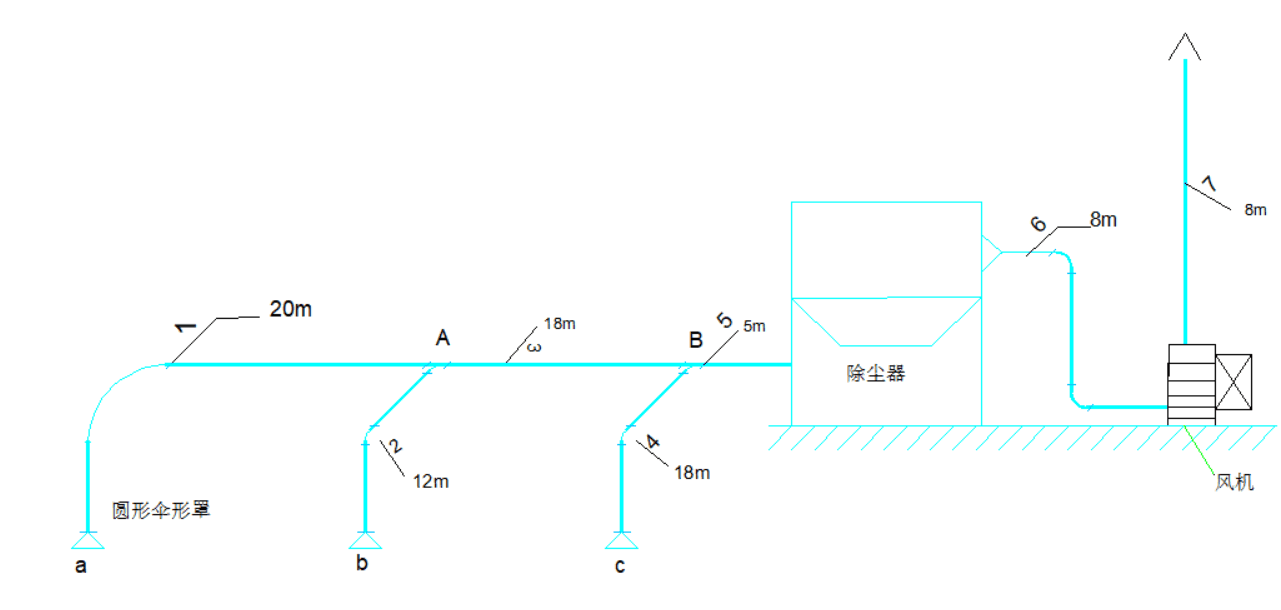

Three exhaust hoods were designed at the end of the kiln, and a complete ventilation and dust removal system was designed by connecting the dust remover and ventilator with 7 air pipes. The main application of resistance balance method, that is to calculate the loop resistance, hit the branch and trunk resistance balance to design pipeline. Select the exhaust hood by the amount of dust. Through the system hydraulic calculation and filter material, resistance, air volume to choose the appropriate dust collector.

Keywords：exhaust hood; duct; dust collector; exhaust fan

目录

水泥厂通风除尘设计 II

摘要 II

Abstract III

第一章 绪论 1

1.1 研究背景及意义 1

1.2 国内外粉尘处理现状 2

1.3 粉尘处理面临的问题 2

1.4 设计主要内容 2

第二章 工厂状况及粉尘特点 4

2.1 生产工艺流程和粉尘分类 4

2.1.1 生产工艺过程 4

2.1.2 窑尾概况 7

2.1.3 窑尾粉尘组成 7

2.2 工厂粉尘性质和危害 7

2.2.1 粉尘的分类 7

2.2.2 水泥厂产尘源的分类 8

2.2.3 粉尘的主要特性 9

2.2.4 粉尘的危害 10

2.3 窑尾粉尘特性及除尘难点 10

2.3.1 窑尾粉尘特性 10

2.3.2 窑尾粉尘除尘 11

第三章 通风除尘系统设计与计算 12

3.1 局部排风罩 12

3.1.1 决定排风罩作用效果的主要因素 12

3.1.2 局部排风罩设计原则 12

3.1.3 局部排风罩分类及特点 12

3.1.4 设计局部排风罩 15

3.2 风管的设计 19

3.2.1 材料和设计 19

3.2.2 管径和单位长度摩擦阻力 20

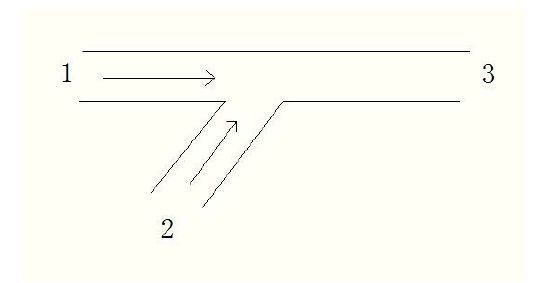

3.2.3 合流三通阻力计算 22

3.2.4 对并联管路进行阻力平衡 27

3.2.5 系统总阻力计算 27

第四章 除尘器和通风机选择 29

4.1 除尘器选型 29

4.1.1 除尘器选型要点 29

4.1.2 除尘器类型选择 30

4.2 袋式除尘器的设计计算 31

4.2.1 处理气体量 31

4.2.2 过滤风速的选取 31

4.2.3 过滤面积的确定 32

4.2.4 滤料选择 33

4.2.5 除尘器选取 34

4.3 通风机的选型 35

4.3.1 通风机的分类 35

4.3.2 风机的选型原则 35

4.3.3 风机的计算 36

总结 37

参考文献 38

第一章 绪论

1.1 研究背景及意义

水泥厂的粉尘排放量一直十分惊人，水泥作为运用十分广泛的建筑材料，其生产量也十分可观，每年巨大的水泥生产量导致粉尘排放量也十分惊人，所造成的环境污染也日益严峻。水泥的生产过程多为接触性粉尘作业，其中多道工序涉及破碎粉磨，会造成大量扬尘，甚至最后的成品加工，也存在粉尘污染，各环节的粉尘污染加起来十分严峻，足以直接影响人体健康。在此背景下，除尘系统的存在就显得尤为重要，一套合理有效的除尘系统可以减少粉尘排放量，对企业员工的健康也十分有益，更可以促进企业安全生产，因此，本设计就通过对企业粉尘的调查和检测，完成了一套通风除尘系统的设计。

水泥生产是对矿物原材料加工处理的过程，在此过程中会产生大量工业粉尘和废气，这些均会对环境造成污染。工业粉尘的组成主要有原料粉尘、破碎粉尘、煤粉尘、水泥熟料粉尘及成品水泥粉尘组成，释放出这些粉尘的排放源基本属于有组织排放源[1]。
