摘 要

本文是按武汉理工大学土木工程与建筑学院毕业设计要求，结合爱康医院门诊综合楼的设计内容，完成的手算部分书面成果。该医院为六层钢筋混泥土框架结构。

在建筑设计阶段，我结合武汉市第一人民医院的建筑布局和功能分区，对我的设计内容进行修改，设计。力求满足基本需求，结合人性化的设计理念，以人为本 ，服务人民。确定最终的建筑方案。

在结构设计阶段，首先确定了第8号轴的横向框架作为计算的内容。然后依次做结构的荷载统计，内力计算，内力组合。在结构的最不利内力组合的基础上对框架结构的梁，板，柱进行配筋计算。

在结构的计算过程中，还涉及到框架结构的楼梯计算，基础计算。在计算楼梯时，我选择进行梁式楼梯的计算。在结构基础设计时，由于我的中间跨柱的间距太小，故选用双柱联合基础。

在结构设计的完成后，开始使用盈建科对结构进行建模计算，与手算结果进行对比分析，这样既在设计的过程中学习了电算软件的使用，也对大学四年的课程进行了系统的总结和虎回顾。让自己对专业的学习和认知有更深的理解。

关键词：土木工程，毕业设计，钢筋混凝土框架结构，盈建科，结构设计

Abstract

This paper is based on the graduation design requirements of the School of Civil Engineering and Architecture of Wuhan University of Technology, combined with the design content of the Ikang Hospital Outpatient Complex, and completed the handwritten part of the written results. The hospital is a six-story reinforced concrete frame structure.

In the stage of architectural design, I combined the architectural layout and functional division of Wuhan First People's Hospital to modify and design my design content. Strive to meet basic needs, combined with humanized design concepts, people-oriented, serving the people. Determine the final building plan.

In the structural design phase, the horizontal frame of the 8th axis was first determined as the calculation content. Then, the load statistics of the structure, the internal force calculation, and the internal force combination are sequentially performed. On the basis of the most unfavorable internal force combination of the structure, the beam, plate and column of the frame structure are calculated.

In the calculation process of the structure, it also involves the calculation of the stairs of the frame structure, the basic calculation. When calculating the stairs, I chose to calculate the beam stairs. In the structural foundation design, since the spacing between my intermediate spans is too small, the two-column joint foundation is selected.

After the completion of the structural design, the construction of the structure was calculated using Ying Jianke, and compared with the hand calculation results, so that the use of computer software was learned during the design process, and the four-year course was also carried out. A summary of the system and a review of the tiger. Let yourself have a deeper understanding of professional learning and cognition.

Keywords: civil engineering, graduation design, reinforced concrete frame structure, Yingjianke, structural design

目录

摘要 1

1. 设计资料 1

1.1工程名称 1

1.2工程概况 1

1.3气象条件 1

1.4抗震设防 1

2.结构设计 2

2.1设计依据 2

2.2做法 2

2.2.1 楼面做法（改） 2

2.2.2 屋面做法 2

2.2.3 卫生间做法 2

2.2.4 活荷载 3

2.3结构选型 3

2.3.1上部框架结构方案 3

2.3.2下部基础结构方案 3

2.4梁柱截面尺寸初估 3

2.4.1梁截面尺寸初估 3

2.4.2柱截面尺寸初估 5

3.框架计算简图及梁柱的线刚度 6

3.1确定框架计算简图 6

3.2框架梁柱的线刚度计算 6

4.荷载计算 9

4.1恒荷载标准值计算： 9

4.1.1屋面 9

4.1.2各层走廊楼面 9

4.1.3标准层楼面 9

4.1.4梁自重 10

4.1.5柱自重 10

4.1.6外纵墙自重 10

4.1.7内纵墙自重 11

4.1.8内隔墙自重 11

4.1.9女儿墙自重 12

4.2活荷载标准值计算 12

4.2.1屋面和楼面活荷载标准值计算 12

4.2.2雪荷载 12

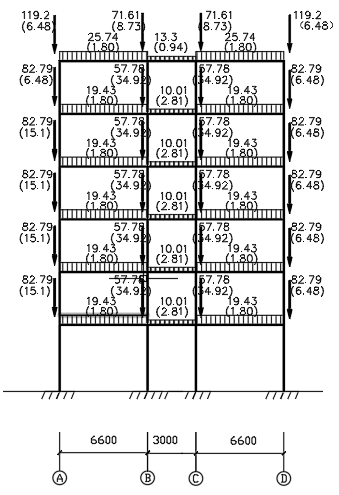

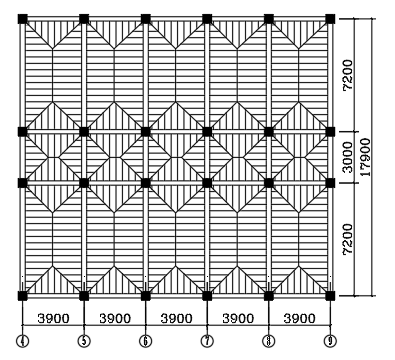

4.3竖向荷载下框架受荷总图 13

4.3.1A～B轴间框架梁 13

4.3.2B～C轴间框架梁： 14

4.3.3C～D轴间框架梁 14

4.3.4女儿墙及天沟自重 15

4.3.5 A轴柱纵向集中荷载计算 15

4.3.6 B轴柱纵向集中荷载的计算 16

4.3.7 C轴柱纵向集中荷载的计算 16

4.3.8 D轴柱纵向集中荷载计算 17

4.4风荷载计算 18

4.5风荷载作用下的位移验算 18

4.5.1侧移刚度的计算 18

4.5.2风荷载作用下侧移刚度的计算 20

4.6水平地震作用 21

4.6.1地震荷载代表值计算 21

4.6.2框架柱抗侧移刚度和结构基本自震周期计算 22

4.6.3多遇地震作用计算 23

5.内力计算 26

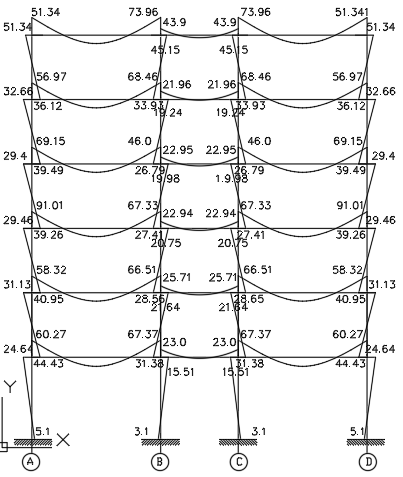

5.1恒载作用下框架的内力 26

5.1.1恒荷载标准值作用下的内力计算 26

5.1.2梁的固端弯矩计算 28

5.1.3恒荷载作用下框架梁的梁端剪力和轴力计算 31

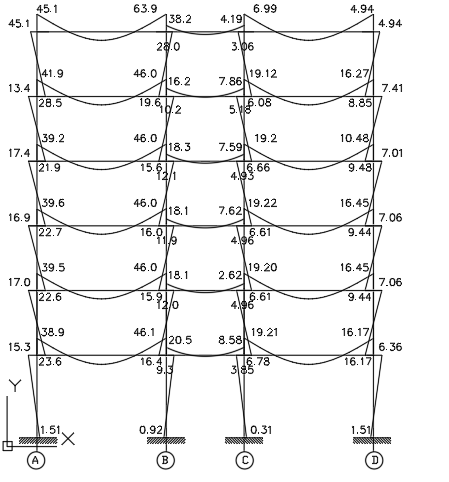

5.2活荷载作用下框架内力计算 36

5.2.1活荷载作用下梁固端弯矩计算 36

5.3风荷载作用下框架内力计算 42

5.3.1框架柱的剪力分配 42

5.3.2框架柱反弯点高度计算 43

5.3.3框架柱端剪力，弯矩及梁端弯矩计算 44

5.4地震荷载作用下内力计算 49

5.4.1框架柱反弯点位置计算 49

5.4.2框架柱端的剪力、弯距及梁端的弯矩计算 50

6内力组合 53

6.1弯矩调幅 53

6.2梁的内力组合计算 55

6.2.1框架梁组合剪力设计值 68

6.3柱内力组合 70

6.3.1柱组合的剪力设计值 76

7.框架梁，柱配筋 78

7.1框架横梁配筋 78

7.2框架柱配筋 81

8.板的配筋 95

8.1双向板计算 95

8.2荷载设计值 96

8.3内力计算 96

9.楼梯设计 100

9.1设计参数 100

9.2踏步板TB-1 100

9.3楼梯斜梁 101

10.基础设计 104

10.1地基基础设计等级 104

10.2确定基底尺寸 104

10.3地基承载力验算 105

10.4基础受冲切承载力验算 105

10.5基础底板配筋计算 106

10.6中间柱基地尺寸确定 108

10.6.1荷载计算 108

10.6.2双柱联合基础尺寸确定 109

10.6.3双柱联合基础内力计算 109

10.6.4双柱联合基础高度验算 110

10.6.5双柱联合基础配筋计算 111

结束语 112

参考文献 113

致谢 115

设计资料

1.1工程名称

爱康医院门诊综合楼设计

1.2工程概况

建筑总高度为22.8m，共6层，每一层层高为3.6m。室内外高差为450mm，底层室内设计标高±0.000。建筑总面积为5879m2。

1.3气象条件

（1）全年气温：平均气温：16.7 °C

极端最高：40.3 °C

极端最低：-10.9 °C

（2）平均相对湿度：76%

（3）主导风向及风压：冬季为北偏东风，夏季以南风为主；

基本风压 W0 = 0.30 kN/m2

（4）降水和降雪：平均年降雨量 600 mm；

基本雪压 S0 = 0.40 kN/m2

1.4抗震设防

本工程建筑抗震设防类别均为丙类,抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，场地土类型为中软场地土,建筑场地类别为II类,建筑的设计特征周期为0.35s。框架抗震等级为四级。

2.结构设计

2.1设计依据

（1）抗震设防烈度：7 度（医院类建筑：抗震设防烈度为 6 度）

（2）设计基本地震加速度值：0.10g

（3）所属设计地震分组：第一组

（4）建筑场地类别：II 类

（5）建筑结构安全等级：二级

（6）地面粗糙程度类别：B 类

（7）耐火等级：二级

2.2做法

2.2.1 楼面做法（改）

30mm厚水磨石面层，20mm厚水泥砂浆找平层，100mm厚钢筋混凝土板，20mm厚水泥砂浆板底抹灰。

2.2.2 屋面做法

20mm厚细石混凝土保护层，40厚C20细石混凝土刚性防水，三毡四油铺小石子柔性防水 ，聚苯乙烯板隔热层2%找坡， 20mm厚1：3水泥砂浆找平层，100mm厚钢筋混凝土板，20mm厚1：3水泥细砂浆板底抹灰 。

2.2.3 卫生间做法

10mm厚防滑地砖，防水层，20mm厚水泥砂浆找平层, 100mm厚钢筋混凝土板，20mm厚水泥砂浆板底抹灰 。

2.2.4 活荷载

门诊室楼面，走廊，楼梯间，人流量集中大厅，不上人屋面。

2.3结构选型

2.3.1上部框架结构方案

高层房屋的竖向承重结构有框架结构，剪力墙结构，框架-剪力墙结构和筒体结构等。本工程为爱康医院门诊综合楼设计，一共6层，层高为3.6米。拟采用现浇楼板结构，现浇框架结构承重体系。荷载首先传递到屋面板和楼面板，再由板传递至次梁，再由次梁传递至主梁，由主梁将荷载传递到柱上，最后传递至基础。

2.3.2下部基础结构方案

基础体系大致有柱下独立基础，筏型基础，箱型基础，桩基础等。本工程综合考虑地区地质情况和设计等级要求，拟采用钢筋混凝土柱下独立基础，室内外高差1500mm,基础顶面到第一层楼面板顶面处的高差为5100mm。

2.4梁柱截面尺寸初估

2.4.1梁截面尺寸初估

纵向框架梁：

取

考虑抗震，取

—纵向梁计算跨度

—纵向梁截面高度

—纵向梁截面宽度

横向边跨梁：

取

取

—横向梁计算跨度

—横向梁截面高度

—横向梁截面宽度

横向中跨梁：

取

取

—横向中跨梁计算跨度

—横向中跨梁截面高度

—横向中跨梁截面宽度

横向次梁：取 ，

—次梁截面高度

—次梁截面宽度
