南京某电器集团行政办公楼设计毕业论文

 2020-04-22 19:38:30

毕业设计(论文)计算书

学生姓名: 王永宏

学 号: 1801150420

所在学院: 土木工程学院

专 业: 土木工程

设计题目: 南京某电器集团行政办公楼设计

指导教师: 徐锋 张伟郁 张国华

2019 年5 月 26日

南京某电器集团行政办公楼设计

一、结构选型与布置

1.1结构选型

由任务书知,本工程采用钢筋混凝土框架结构。

1.2结构布置

本工程柱网布置方式选用内廊式。

二、确定计算简图

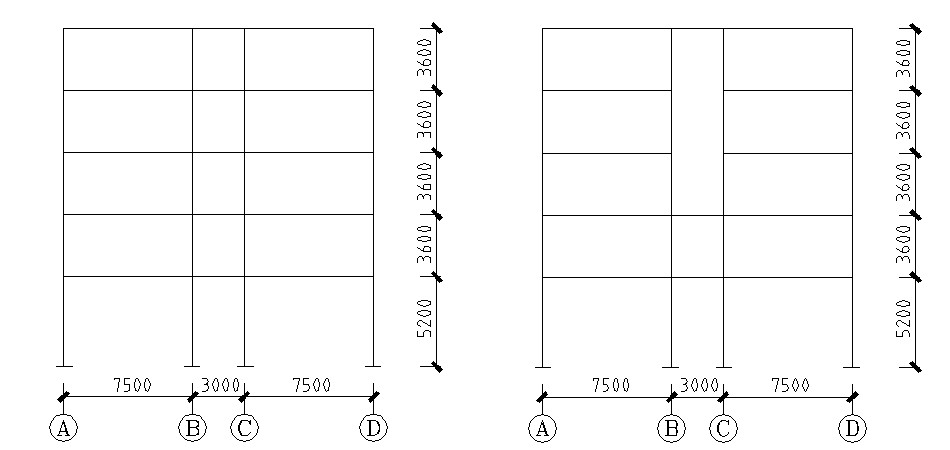

框架②计算简图 框架⑩计算简图

图2-1 结构计算简图

纵向框架梁:

2.2.3板

由于不设次梁,双向板的最大跨度为4.8m,板厚应满足,故现浇板厚度取

2.3材料强度等级

混凝土均采用C30级;受力钢筋采用HRB400级钢筋,箍筋采用HPB300级钢筋。

2.4荷载计算

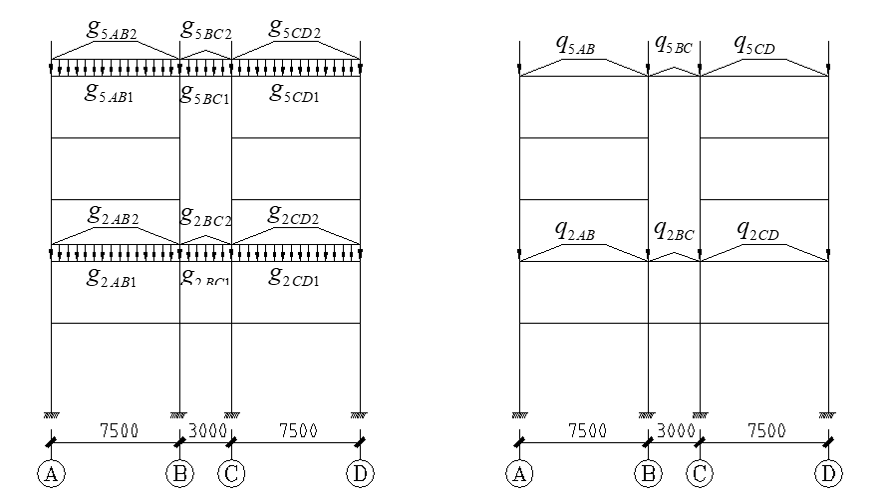

框架②计算简图:本例题以②轴线横向框架为计算分析对象。见图2-2。

(a) (b)

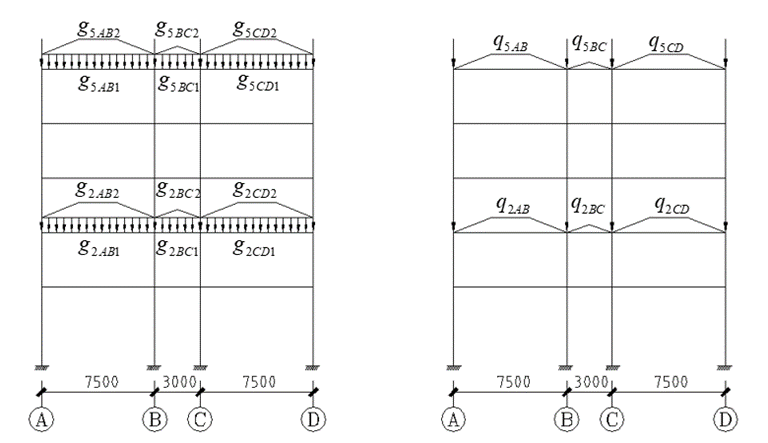

图2-2 荷载计算简图

(a)永久荷载作用下结构计算简图;(b)活荷载作用下结构计算简图

(2)活荷载

楼面活荷载

顶层边节点集中荷载

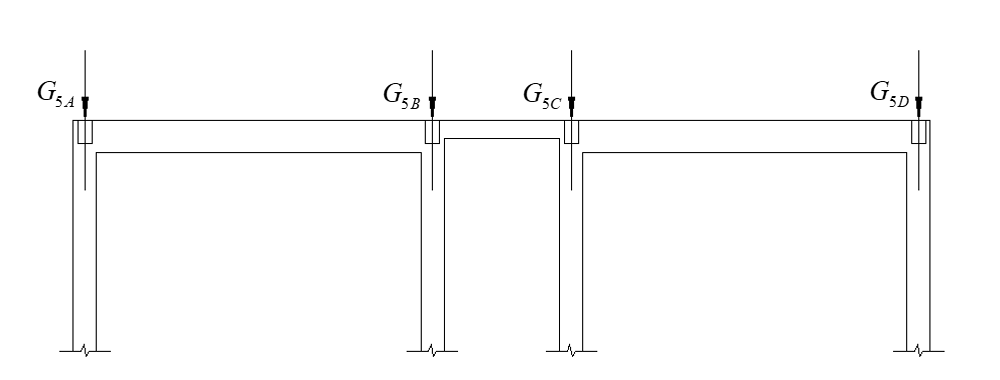

图2-3 恒载顶层集中力

中柱纵向框架梁自重 0.30.53.625=13.50 kN

粉刷 2(0.5-0.12)0.023.617=0.93 kN

纵向框架梁传来的屋面自重 0.53.60.53.65.2=16.85 kN

0.5(3.6 3.6-3)3/25.2=16.38 kN

顶层中节点集中荷载

(2)活荷载

中间层边节点集中荷载

柱传来的集中荷载

框架柱自重

中柱纵向框架梁自重 0.30.53.625=13.50 kN

粉刷 2(0.5-0.12)0.023.617=0.93 kN

内墙自重 3.13.12.36=22.68 kN

粉刷 23.10.023.117=6.53 kN

纵向框架梁传来的楼面自重 0.53.60.53.63.74=12.12 kN

0.5(3.6 3.6-3)3/23.74=11.78 kN

67.54 kN

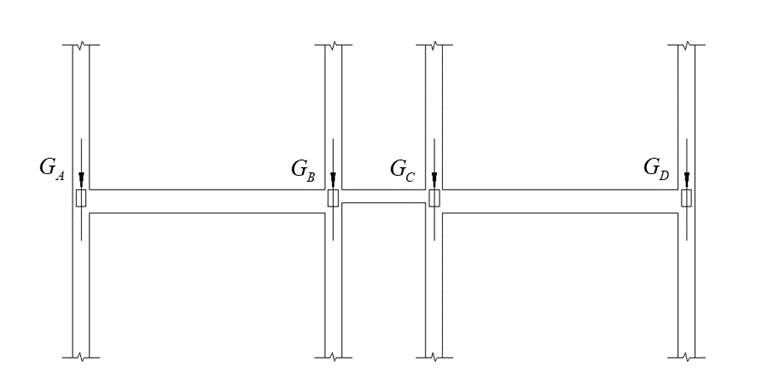

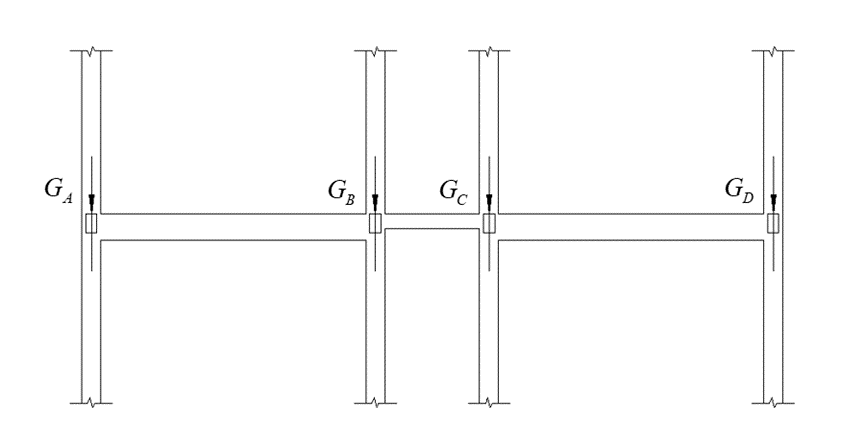

图2-4 恒载中间层节点集中力

风荷载计算 表2-1

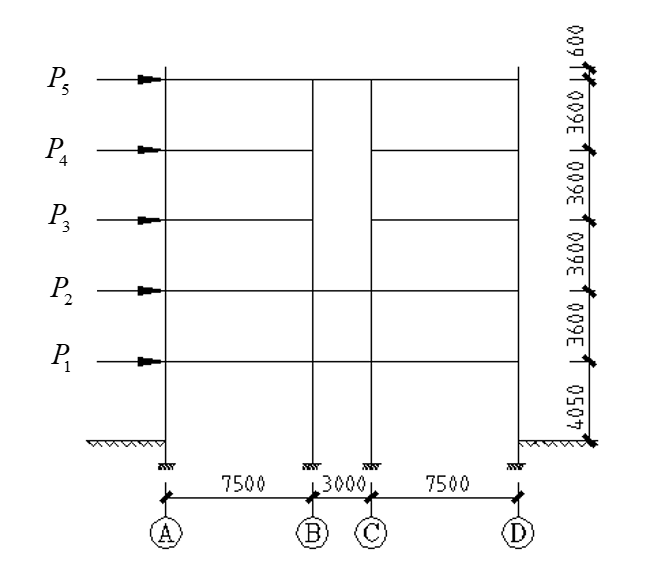

图2-5 横向框架上的风荷载

框架⑩计算简图:本例题以⑩轴线横向框架为计算分析对象。见图2-6。

(a) (b)

图2-6 荷载计算简图

(a)永久荷载作用下结构计算简图;(b)活荷载作用下结构计算简图

作用在顶层框架梁上的线恒荷载标准值为

梁自重

板传来的荷载

(2)活荷载

作用在顶层框架梁上的线活荷载标准值为

图2-7 恒载顶层集中力

中柱纵向框架梁自重 18.00 kN

粉刷 1.24 kN
