摘 要

本工程为华威传媒有限公司办公楼设计，属于多层钢混框架结构。共六层，层高为3.6m，楼梯间高3.0m，建筑总高度为24.6m。室内外高差为0.45m。本方案手算一榀框架。

在进行建筑设计时，我首先是大概进行了几种方案设计，然后最终按照对称的原则，选取了其中一种方案。在建筑指导老师的指导下，我大致确定了建筑的构造与材料等。

建筑设计结束之后，我进行的是结构设计。结构设计计算中，我选取的是第11榀框架。计算的内容主要包括结构的荷载统计，内力计算，内力组合以及相应的配筋计算。

结构设计过程中，我们首先进行的是手算，在手算结束后，我们便开始利用YJK进行电算。此次毕业设计不仅是对我们以往所学知识的总结，更让我们学习到了很多新知识。

关键词：整体现浇建筑、对称布置、钢筋混凝土、框架结构

Abstract

This project is designed for Huawei Media Co. office building, belonging to steel frame structure.A total of six layers, the height of 3.6m, 3.0m high staircase, the total building height of 24.6m. Indoor and outdoor height difference of 0.45m.This program manually calculates a product frame.

During the building design,I first was probably carried out several program design, and then finally in accordance with the principle of symmetry, selected one of the programs.Under the guidance of the building instructor, I roughly determined the structure and materials of the building.

After the architectural design, I was carrying out the structural design. In the structural design calculation, I chose the 11th framework.The calculation includes the load statistics of the structure, the internal force calculation, the internal force combination and the corresponding reinforcement calculation.

Structural design process, we first carried out is the hand count, after the end of the hand count, we began to use YJK for computer computing.The graduation design is not only a summary of our previous knowledge, let us learn a lot of new knowledge.

Key words:Overall cast - in - place building;Symmetrical arrangement;Reinforced concrete;Framework.

目录

摘要 I

Abstract II

绪论 3

1.结构选型 4

1.1柱网布置 4

1.2框架结构承重方案的选择 4

1.3计算单元的选取 4

1.4梁、柱截面的初步估选： 6

1.4.1梁截面的初选 6

1.4.2柱截面的初选 7

2.侧移刚度的计算 8

2.1梁线刚度ib的计算 8

2.2柱的线刚度ic计算 8

2.3相对线刚度计算 8

3荷载作用下的内力计算 10

3.1恒荷载标准值计算 10

3.2活荷载标准值计算 12

3.3竖向荷载下框架受荷总图（取轴框架进行计算） 12

3.4风荷载计算 16

3.4.1集中风荷载计算 16

3.4.2风荷载作用下的位移计算 19

3.5水平地震荷载计算 20

3.5.1重力荷载代表值的计算 20

3.5.2水平地震力作用的计算（底部剪力法） 21

3.5.3水平地震作用下的框架侧移验算 23

4内力计算 24

4.1恒荷载作用下框架的内力 24

4.2 活载作用下框架的内力 30

4.3 风荷载作用下框架内力计算 38

4.4 水平地震作用下框架内力计算 41

5.荷载和内力组合 44

5.1 梁的内力组合 45

5.1.1 梁的内力组合表 45

5.1.2 框架梁组合的剪力设计值 52

5.2 柱的内力组合 52

5.2.1 柱的内力组合表 52

5.2.2 柱的剪力设计值 59

6. 框架梁、柱配筋 60

6.1 框架梁的配筋计算 60

6.1.1 横梁的正截面计算 60

6.1.2 框架横梁斜截面配筋计算 63

6.2 框架柱的配筋 64

7.板的配筋 70

7.1双向板的计算 70

7.1.1材料选用： 70

7.1.2荷载计算 70

7.1.3按弹性理论计算 70

7.1.4内力计算 71

8.楼梯设计 76

8.1设计参数 76

8.2材料选用 76

8.3梯段板的计算 77

8.4平台板的计算 77

8.4.1荷载计算 78

8.4.2截面计算 78

8.5平台梁的计算 78

8.5.1荷载计算 78

8.5.2截面设计 79

9. 地基基础设计 80

9.1 AD柱下独立基础设计 80

9.1.2 验算持力层地基承载力 80

9.1.3 计算基底净反力 81

9.1.4 基础抗冲切验算 81

9.1.5 配筋计算 82

9.2 BC柱双柱联合基础 84

9.2.1初步计算基础底面积： 84

9.2.2 确定基础底面宽度 84

9.2.3 按静定梁计算基础内力 85

9.2.4 基础高度的确定 85

9.2.5 配筋计算 86

结束语 88

附录 89

10.1工程名称 89

10.2工程概况 89

10.3建筑等级 89

10.4设计荷载 89

10.5抗震设防 89

10.6工程地质 89

10.7材料选型 90

参考文献 91

绪论

本次毕业设计是对我们大学四年所学知识的一个综合的汇总。此次毕业设计不仅要求我们要亲自动手设计、计算并绘制整个工程，而且要求我们要学会利用计算机软件进行一系列的建模计算。通过电算与手算的相结合，我们可以更大程度的提高设计的正确性、规范性以及经济性。

我的此次的毕业设计的题目是：华威传媒有限公司办公楼设计。首先进行的是建筑施工图的绘制，其次是结构设计。结构设计最初要先进行结构选型，柱网布置等基础工作。做好之后再进行一榀框架的手动计算，包括荷载统计、内力计算、内力组合及梁柱的配筋计算等等。在进行完手算之后便是要利用计算机辅助软件进行建模计算，我们使用的辅助软件是盈建科。手算一榀框架是整个设计极为重要的一部分，这一部分涵盖了整个大学期间的大部知识点，比如分层法，D值法，底部剪力法等等。通过此次计算，我们可以更为方便的将大学期间所学习到的知识统一化，整体化。

1.结构选型

本设计拟采用钢筋混凝土现浇框架结构。楼屋面拟采用现浇钢筋混凝土肋梁楼盖。楼屋面板厚均为80mm。楼梯采用钢筋混凝土板式楼梯。

1.1柱网布置

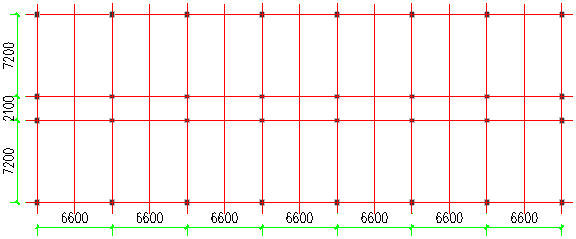

本办公楼拟采用6.6m×7.2m柱网，柱网布置及框架单元如图1.1、1.2所示。

1.2框架结构承重方案的选择

竖向荷载传递方式：作用于楼板面上的均匀布置的活荷载及恒荷载经由次梁间接的或直接的传到主梁上面，再经由主梁传递至框架柱，由框架柱最终传给地基基础。

1.3计算单元的选取

取号轴上的一品框架作为计算单元进行计算。首先假定框架柱与基础顶面的连接方式是嵌入式，框架梁与框架柱刚性连接。框架梁的梁长暂定为框架柱横截面形心轴线之间的距离。底层层高由梁轴线算至基础顶面，所以底层柱高度为h=3600 450 1000=5050mm。框架计算简图如图1.3所示。
