摘 要

本工程为实际应用课题，地点在江苏省常州市，建筑结构的安全等级为二级、

地基基础设计等级为丙级，抗震设防烈度为7度（第一组），设计基本地震加速

度值为0.1g。建筑场地长宽约为 48.0m×14.4m，总建筑面积约4200㎡，为六层梁柱框架式木结构。按照勘察报告，建筑物场地类别Ⅱ类、近震，建议采用柱

下独立基础。

关键词：木结构、设计、剪力墙、梁柱框架、胶合木

Summary

This project is a practical project, located in changzhou city of Jiangsu Province, the safety class of the building structure foundation design for two, grade C, seismic fortification intensity is 7 degrees (the first group), the design value of the basic seismic acceleration 0.1g. The length width of the building site is about48.0mx14.4m, with a total construction area of about 4200㎡, which is six store beamcolumnframe structure. According to the survey report, the building site category II, near the earthquake, recommended the use of an independent foundation under the column.

Keywords: timber structure；design；wood shear wall；beam–column

structure；glulam

目录

摘 要 6

Summary 7

第一章 建筑设计背景 1

1.1项目基本情况 1

1.2本结构设计主要依据的规范(规程) 1

1.3 基本荷载 1

1.3.1 恒荷载 1

1.3.2 活荷载 1

1.3.3 风荷载 1

1.3.4 地震作用 1

1.4 荷载组合 1

1.4.1 基本组合 1

1.4.2 标准组合 2

1.5 材料 2

1.5.1 规格材 2

1.6 计算方式 2

第二章 荷载计算 3

2.1 永久荷载 3

2.1.1 屋面荷载标准值 3

2.1.2 楼面荷载标准值 3

2.1.3 外墙荷载标准值 3

2.1.4 内墙荷载标准值 3

2.2 可变荷载 4

2.2.1 屋面活荷载标准值： 4

2.2.2 雪荷载标准值 ： 4

2.2.3 楼面活荷载标准值： 4

2.2.4 风荷载标准值： 4

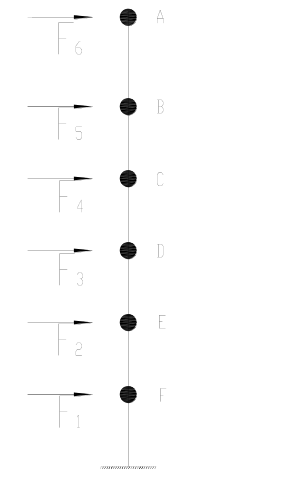

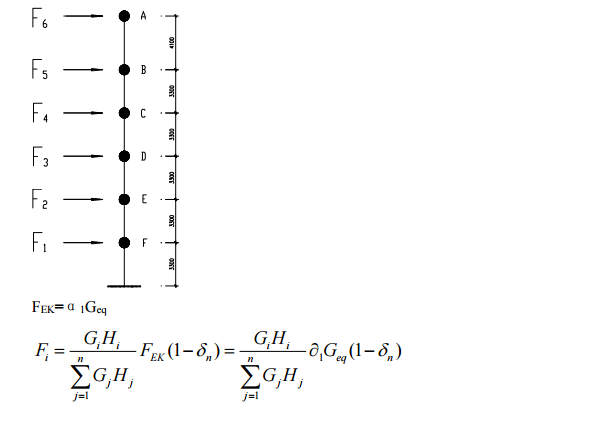

2.2.5 地震作用（采用底部剪力法计算） 6

第三章 屋架计算 10

3.1 屋盖情况 10

3.2 屋盖布置及材料 10

3.2.1 椽条截面尺寸与性质： 10

3.3 屋盖荷载 10

3.3.1 椽条上的恒载为： 10

3.4 椽条的计算 10

3.4.1 跨度为6m的椽条计算 11

3.5 轻型木桁架屋盖 11

3.5.1 杆件内力 12

第四章 搁栅、梁、柱等构件计算 13

4.1 楼盖搁栅计算 13

4.1.1 跨度为 7.8 m 的楼盖计算 13

4.1.2 厕所楼盖计算 14

4.2 梁的计算 15

4.3 柱的计算 17

4.4 墙骨柱计算（最不利情况） 19

第五章 剪力墙抗侧力计算 23

第六章 楼盖抗侧力计算 27

第七章 墙体与楼盖和基础的连接计算 30

7.1 横向墙体与楼盖、基础的连接计算 30

7.1.1 六层墙体与楼盖的连接 30

7.1.2 五层墙体与楼盖的连接 31

7.1.3 四层墙体与楼盖的连接 31

7.1.4 三层墙体与楼盖的连接 32

7.1.5 二层墙体与楼盖的连接 32

7.1.6 一层墙体与楼盖的连接 33

7.1.7 一层墙体与基础的连接 33

7.2 格栅、梁、柱连接件的计算 34

7.2.1 格栅与梁的连接 34

7.2.2 主梁与柱的连接 34

第八章 基础计算 36

8.1 荷载与作用 36

8.1.1 竖向荷载 36

8.1.2 水平力作用 36

8.2 基础计算 36

8.2.1 墙下地梁的计算 36

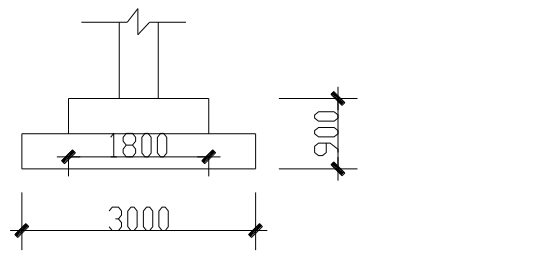

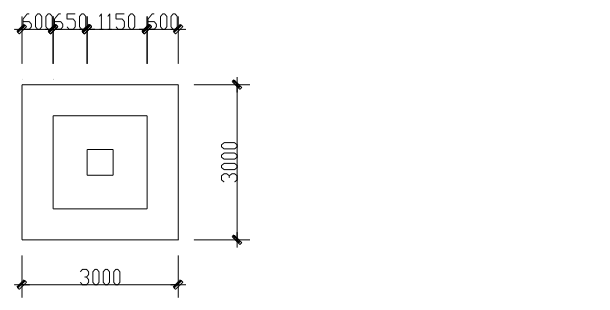

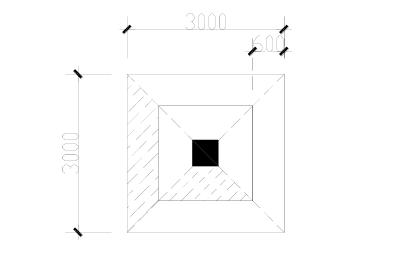

8.2.2 独立基础计算 37

第一章 建筑设计背景

1.1项目基本情况

本工程为实际应用课题，地点在江苏省常州市武进区，建筑结构的安全等级为二级、地 基基础设计等级为丙级，抗震设防烈度为 7 度（第一组），设计基本地震加速度值为 0.10g。 建筑场地长宽约为 48.0m×14.4m，总建筑面积约 4200m2，为六层梁柱框架式木结构。按照 勘察报告，建筑物场地类别Ⅱ类、近震，建议采用柱下独立基础。

1.2本结构设计主要依据的规范(规程)

《建筑结构可靠度设计统一标准》 (GB50068—2001)

《建筑结构荷载规范》 (GB50009—2012)

《木结构设计规范》(2005 版) (GB50005—2003)

《建筑抗震设计规范》 (GB50011—2010)

其它相关设计规范和规定。

1.3 基本荷载

1.3.1 恒荷载

恒荷载按照屋面及墙体实际材料计算。

1.3.2 活荷载

屋面(不上人) 0.5 kN /

楼面 2 kN /

1.3.3 风荷载

江苏宿迁50年基本风压0.40kN/；场区地面粗糙度类别为B类；风振系数βz、体型系数μs 、高度系数μz按规范选取；风荷载分项系数γw ＝1.4。

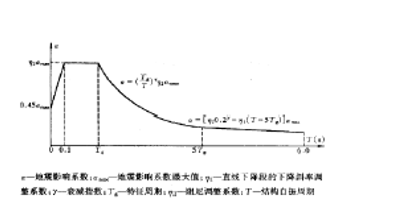

1.3.4 地震作用

地点在江苏省宿迁市，场地设防烈度为 8 度，地面加速度 0.3g， 特征周期 0.45s，丙类建筑

1.4 荷载组合

1.4.1 基本组合

1.2 恒 1.4 活

1.2 恒 1.4 活 1.4×0.6 风

1.2 恒 1.4×0.7 活 1.4 风

1.2 恒 1.2×0.5 活 1.3 地震

1.4.2 标准组合

1.0 恒 1.0 活

1.0 恒 1.0 活 0.6 风

1.0 恒 0.7 活 1.0 风

1.0 恒 0.5 活 1.0 地震

1.5 材料

1.5.1 规格材

有木材认证机构的质量认证记号，承重墙的墙骨柱木材采用Ⅴ级及以上级，

楼板搁栅、窗过梁及屋面搁栅木材达到Ⅲc 及以上。

胶合木：等级强度 24 TTC

螺栓：4.6 级普通螺栓；锚栓：材料为 Q235B。

钢筋：HPB300。

基础砼强度等级为 C25，基础垫层为 100 厚 C10 素砼。

1.6 计算方式

按照木结构的基本概念手算。

第二章 荷载计算

2.1 永久荷载

2.1.1 屋面荷载标准值

屋面荷载标准值 0.9 kN/

2.1.2 楼面荷载标准值

①卫生间楼面荷载标准值

50mm 厚水泥砂浆 1 kN/

15mm 厚 OSB 板 0.10 kN/

76mm×235mm 间距@406mm 格栅 0.12 kN/

2×15mm 石膏板 0.32 kN/

总计： 1.54 kN/

②楼面荷载标准值

40mm 厚水泥砂浆 1 kN/

15mm 厚 OSB 板 0.10 kN/

76mm×235mm 间距@304mm 格栅 0.120 kN/

2×15mm 石膏板 0.32 kN/

总计： 1.54 kN/

2.1.3 外墙荷载标准值

①外墙（木条板饰面）

木条板墙面 0.20 kN/

2X9mm 厚OSB 板 0.12 kN/

15mm 石膏板 0.12 kN/

墙体的保温材料 0.030 kN/

38mmX140mm 间距@406mm 墙骨柱 0.070 kN/

总计： 0.54 kN/

2.1.4 内墙荷载标准值

2X15mm 石膏板 0.32 kN/

2X9mm 厚 OSB 板 0.12 kN/

38mmX184mm 间距@305mm 墙骨柱 0.07 kN/

墙体保温材料 0.030 2 kN/

其他 0.0134 kN/

总计： 0.5534 kN/

2.2 可变荷载

2.2.1 屋面活荷载标准值：

不上人屋面，活荷载为 0.5 kN/

2.2.2 雪荷载标准值 ：

==1.0x0.45=0.45 kN/

2.2.3 楼面活荷载标准值：

办公室、会议室、门厅、楼梯等 2 kN/

2.2.4 风荷载标准值：

本建筑按 2 坡屋顶进行验算，为0.4 kN/

=

上式中：

—风荷载的标准值(kN/) ；—高度 Z 处的风振系数，此处=1；

—风荷载体型系数；—风压高度变化系数；

—基本风压(kN/)。

(1) 风压高度变化系数的取值：

风压高度变化系数，A 类地面粗糙度，离地高度23.100米，偏安全取1.57。

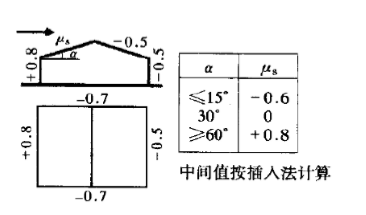

(2)风荷载体型系数的取值：

根据上面的取值方法，此结构屋架的角度为23°，查的=-0.280

(3) 基本风压为0.35kN/

则==1.0xx1.57x0.35=0.5495（KPa）

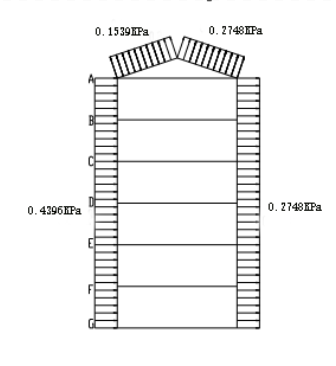

1. 屋盖水平风荷载

A处水平荷载计算

横向：= [(0.4396 0.2748)×3.3/2 (0.2748-0.1539)×3.3]×41.1=64.84 kN
