毕业设计计算说明书
课题名称 | 某商住楼建筑给排水设计 |
院 （系） | 城建学院 |
专 业 | 给水排水工程 |
姓 名 | 王茂壮 |
学 号 | 3404150119 |
起讫日期 | 2018.12.17～2019.6.10 |
指导教师 | 夏 霆 |
2019 年 6 月 日

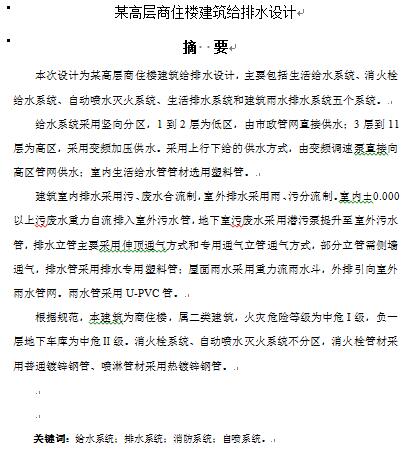

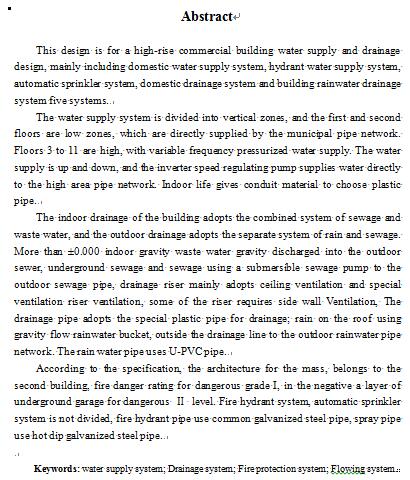

目录
第一部分 设计方案比选 1
1.1建筑给水系统 1
1.1.1给水方式选择原则 1
1.1.2给水方式的选择 1
1.2建筑排水系统 2
1.2.1排水系统的基本组成和要求 2
1.2.2排水系统的类型 3
1.2.3排水系统的选择 3
1.3建筑消防系统 3
1.3.1消火栓系统给水方式的选择 4
1.3.2、自动喷水灭火系统的初步确定 4
1.4雨水排水系统 4
第二部分 设计方案说明 6
2.1给水工程 6
2.2排水工程 6
2.3消防给水 6
2.4管道的平面布置及管材 7
第三部分 设计计算 8
第一章 室内给水系统的计算 8
3.1.1给水用水定额及时变化系数 8
3.1.2最高日用水量 8
3.1.3最高日最大时用水量 8
3.1.4生活给水管道水头损失计算依据 9
3.1.5设计秒流量 9
3.1.6增压设备 19
3.1.7地下室内贮水池容积 19
3.1.8减压设备 20
第二章 室内消火栓给水系统的计算 22
3.2.1消火栓的布置 22
3.2.2水枪喷嘴处所需的水压 22
3.2.3水枪喷嘴的出流量 23
3.2.4水带阻力 23
3.2.5消火栓口所需水压 23
3.2.6消火栓减压计算 28
3.2.7水泵接合器 30
3.2.8消防水箱 30
3.2.9消防贮水池 32
3.2.10室外消火栓布置 33
第三章 自动喷水灭火系统的计算 34
3.3.1自动喷淋灭火系统的基本参数 34
3.3.2管道与报警阀布置 34
3.3.3喷淋的选用与布置 35
3.3.4喷头的布置间距 35
3.3.5系统的设计流量 36
3.3.6各个防火分区水力计算 36
3.3.7校核 42
3.3.8增压设备 43
3.3.9喷淋减压孔板计算 44
第四章 建筑内部排水系统的计算 47
3.4.1计算公式及参数 47
3.4.2排水支管和横干管的计算 48
3.4.3立管计算 51
3.4.4排水横干管的计算 52
3.4.5通气立管的计算 52
3.4.6污水提升 52
3.4.7化粪池的计算 52
第五章 建筑雨水排水系统的计算 55
3.5.1屋面雨水排水系统的分类 55
3.5.2屋面雨水排水系统的组成 55
3.5.3管道的布置与敷设 55
3.5.4设计暴雨强度 56
3.5.5汇水面积 56
3.5.6立管布置及汇水面积的划分 56
3.5.7雨水量计算 57
3.5.8管材计算及选用 58
结论 59
参考文献 60
致谢 61
第一部分 设计方案比选
1.1建筑给水系统
1.1.1给水方式选择原则

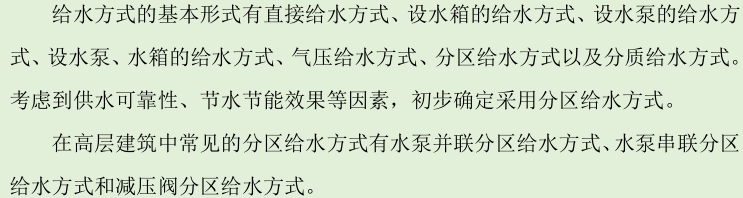

1.1.2给水方式的选择
3种分区给水方式优缺点比较如表1-1所示：
表1-1 3种分区给水方式优缺点比较
给水方式 | 供水形式 | 优缺点 |
水泵并联分区给水方式 | 各给水分区分别设置水泵或调速水泵各分区水泵采用并联方式供水 | 优点是供水可靠、设备集中，便于维护、管理，省去水箱占用面积，能量消耗较少。缺点是水泵数量多、扬程各不相同。 |
水泵串联分区给水方式 | 各给水分区分别设置水泵或调速水泵各分区水泵采用并联方式供水 | 优点是供水可靠，不占用水箱使用面积，能量消耗较少。缺点是水泵数量多，设备布置不集中，维护管理不便。 |
减压阀分区给水方式 | 不设高位水箱减压阀减压分区给水方式 | 优点是供水可靠，设备与管材少、投资省、设备布置集中、省去水箱占用面积。缺点是下区水压损失大，能量消耗多。 |
综上，采用水泵并联分区给水方式。已知市政管网水压为0.25MPa，考虑水头损失及采用市政管网余压加压供水，将商住楼分为高低两区。1~2层商业区及地下室为低区，采用市政管网直接供水；3~11层为高区，采用市政管网余压加压即水泵加压供水。
1.2建筑排水系统
1.2.1排水系统的基本组成和要求
为使建筑物排水通畅，应满足以下三个基本要求：
