摘 要

本设计为某公司染料废水处理工程的设计，处理水量300t/d，主要为含有液体非纺织染料、弱酸性纺织染料以及专用有机染料的高盐染料废水。在对物理法，化学法，生物法中各类新型材料、新型工艺进行了归纳比较后，针对该公司的染料废水，最终选用AAO处理工艺。废水通过水解池后，再经AAO生化池中厌氧—缺氧—好氧处理，最大限度的降低了处理后出水水质的COD、BOD值，提高了出水水质的质量。该工艺相比运行灵活，有许多的变形工艺，能较好的适应水质变化，处理的污水流量范围也相对较广，经济性好。在除盐方面，选用三效蒸发器，传统的废水处理方法并不适宜处理高含盐废水。在众多的高含盐废水处理技术中，三效蒸发器脱盐法具有技术成熟、可处理废水范围广、占地面积小、处理速度快、节能等优点，在国内具有较大的发展前景。

关键词： 染料废水 印染废水 废水处理 处理技术

Engineering design of dye wastewater treatment in a company

Abstract

The design is a dye wastewater treatment project of a company, dealing with water 300t/d, mainly containing liquid, non textile dyes, weak acid textile dyes and special organic dyes, high salt dye wastewater. After comparing and summarizing all kinds of new materials and new processes in physical, chemical and biological methods, the AAO process is chosen for the dyeing wastewater of the company. After the waste water passes through the hydrolysis tank, and then passes through the AAO biochemical pool, anaerobic anoxic aerobic treatment, it can maximally reduce the COD and BOD values of the effluent water quality after treatment, and improve the quality of the effluent water quality. Compared with the process, the process is flexible, has a lot of deformation technology, can better adapt to the change of water quality, and has a relatively wide range of sewage flow, and has good economic performance. In the aspect of desalting, the three effect evaporator is adopted, and the traditional wastewater treatment method is not suitable for treating high salinity wastewater. In many high salt wastewater treatment technology, the three evaporator desalination is a mature technology, a wide range of wastewater treatment, the advantages of small occupation area, high processing speed, energy saving etc, have great prospects in china.

Key word：Dye wastewater Printing and dyeing wastewater

Waste water treatment Treatment technique

目 录

摘 要 I

第一篇 染料废水处理工艺流程设计 - 1 -

第一章. 项目简介 - 1 -

1.1工程概况 - 1 -

1.2处理要求 - 1 -

1.3设计要求 - 2 -

1.4处理工艺的比较 - 2 -

1.5工艺流程的确定 - 3 -

第二章. 格栅 - 4 -

2.1设计说明 - 4 -

2.2设计计算： - 4 -

2.2.1中格栅： - 4 -

2.2.2细格栅： - 6 -

第三章. 调节池 - 8 -

3.1设计说明： - 8 -

3.2设计计算： - 8 -

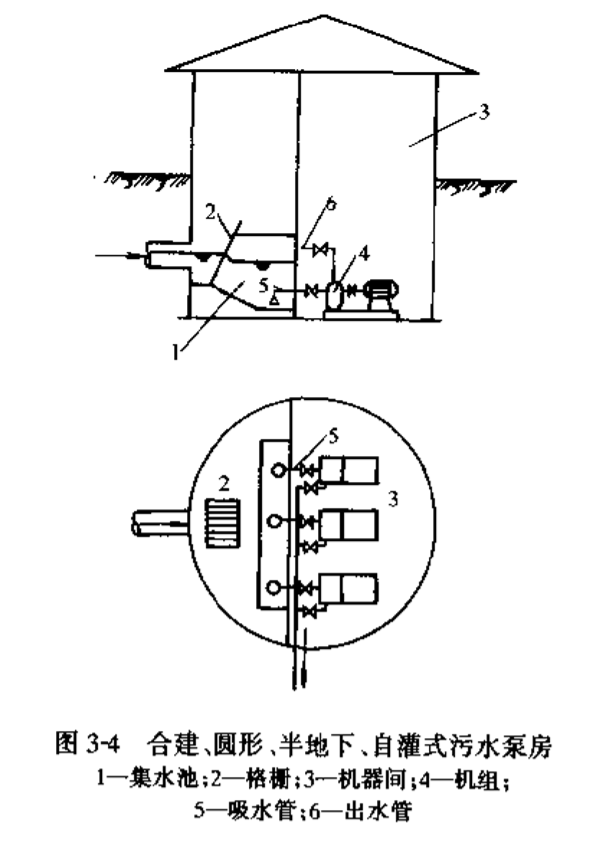

第四章. 集水井泵房 - 9 -

4.1设计说明： - 9 -

4.2设计计算： - 9 -

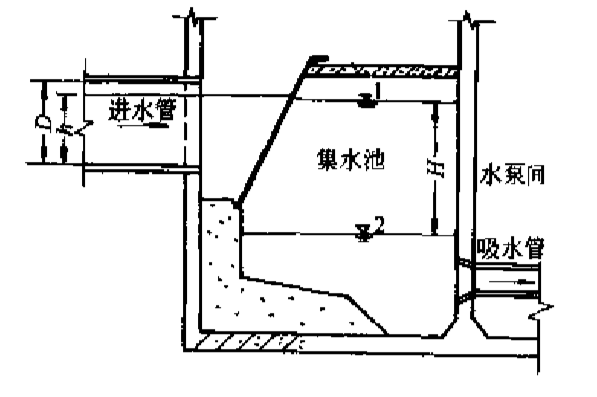

4.2.1集水井（池）： - 9 -

4.2.2水泵的选择： - 10 -

第五章. 初沉池 - 11 -

5.1设计说明： - 11 -

5.2设计计算： - 11 -

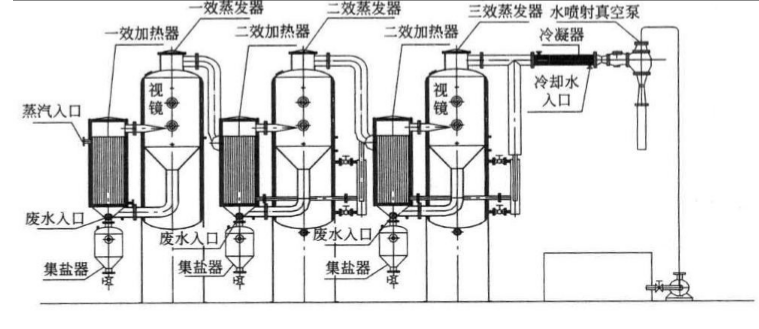

第六章. 蒸发（三效蒸发器）除盐 - 13 -

6.1设计说明： - 13 -

6.2工作原理： - 13 -

6.3设计计算： - 15 -

第七章. 水解池 - 16 -

7.1设计说明： - 16 -

7.2设计计算： - 16 -

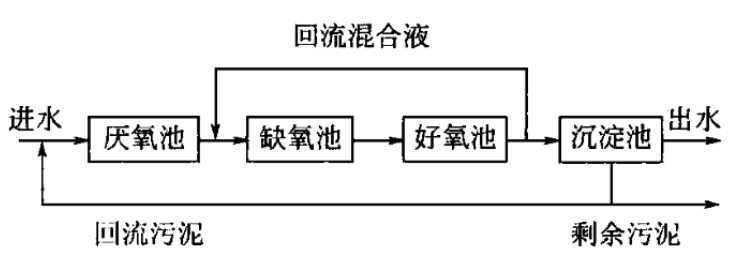

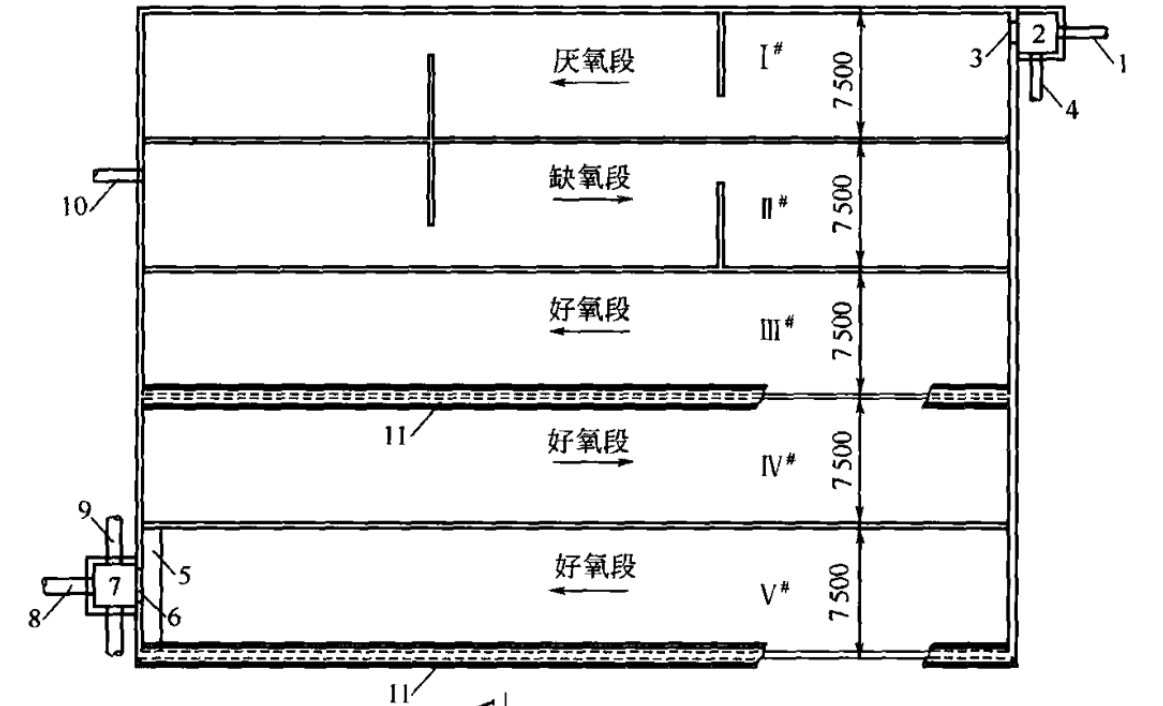

第八章. A-A-O生化池 - 18 -

8.1设计说明： - 18 -

8.2设计计算： - 19 -

8.2.1已知条件： - 19 -

8.2.2设计计算： - 19 -

第九章. 二沉池 - 28 -

9.1设计说明： - 28 -

9.2设计计算： - 28 -

第十章. 消毒池 - 30 -

10.1设计说明： - 30 -

10.2设计计算： - 30 -

10.2.1消毒池计算： - 30 -

10.2.2加氯量的设计计算： - 31 -

第二篇 污泥处理设计计算 - 32 -

第十一章. 重力浓缩池 - 33 -

11.1设计说明： - 33 -

11.2设计计算： - 33 -

第十二章. 贮泥池 - 35 -

12.1设计说明： - 35 -

12.2设计计算： - 35 -

第十三章. 污泥脱水 - 36 -

13.1设计说明： - 36 -

13.2设计计算： - 36 -

第三篇 构筑物总体布置规划设计 - 38 -

第十四章. 总体布置 - 38 -

14.1平面布置 - 38 -

14.2高程布置 - 39 -

第四篇 厂区建设投资概预算 - 41 -

第十五章. 土建费用 - 41 -

15.1构筑物建设费用计算 - 41 -

15.2建筑物建设费用计算 - 42 -

15.3道路交通施工费用 - 43 -

第十六章. 设备安装费用 - 44 -

16.1设备费用计算 - 44 -

16.2管配件费用计算 - 45 -

第十七章. 投资总说明 - 47 -

第五篇 总结说明 - 48 -

参考文献 - 50 -

染料废水处理工艺流程设计

项目简介

1.1工程概况

某公司主要生产液体染料黄 SHL-GL、液体染料黄 SHL-3G、液体染料红 SHL-CN 及液体染料蓝 SHL-G 等非纺织染料，弱酸性黑 3GL 及弱酸艳红 B 等环保型纺织染料，以及颜料黄 HRN 及颜料黄 H5X 等专用有机染料。 每年共产生工艺废水 112506.3 吨，日均产生废水量约为 375 吨。 均质混合后的废水性质如下：

（1）CODcr为6000～7000 mg/L；

相关图片展示：
