摘 要

给水系统分区供水，从市政管网上接两根DN80的引入管，负一层至地上三层为市政管网直供，四至十一层采用变频水泵加压供水。地下消防水池采用钢筋混凝土结构，置于地下室泵房边，有效容积254立方米。建筑室内排水采用污、废水合流制，室外排水采用污废合流制，直接排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。建筑内排水，选择重力流系统，雨水经屋面雨水斗收集后排入雨水管。

根据规范，该建筑为二类高层建筑，室内消火栓用水量20L/s，火灾延续时间2h。消火栓充实水柱高度13m，水龙带长度20m，水枪喷嘴流量5.42L/s，消防立管管径为DN100。在屋顶层设试验消火栓2个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。

本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量26.6L/s。报警阀设于地下室泵房内，各层均设水流指示器、信号阀和末端试水装置，其信号均送入消防控制中心进行处理。屋顶消防水箱（有效体积18立方米）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，设于屋顶，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。

关键词:给水系统 排水系统 消火栓系统 自动喷水灭火系统 雨水系统

Design of water supply and drainage engineering for special communication high rise building

Abstract

Water supply system water, from municipal pipe network pick two service pipe DN80, minus one to three floors for the direct supply of municipal pipe network, four to eleven layers with no variable-frequency pump water supply equipment pressurized water.Fire pool used for reinforced concrete structures placed in basement pumping station outside the effective volume 254cubic. Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers.The vertical tube of the water drainage vertical pipe is made up of the top ventilation pipe.Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.

According to the specifications, the building two high-rise construction, indoor fire hydrant water 20L/s, fire life 2h. 13m fire hydrant full water column height, hose length 20m, 5.42L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up two test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump.

Wet automatic fire sprinkler system in the building, spraying system design flow 26.6L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into 2 zones.water tank in the roof (including 18 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement

Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

目录

第一篇章：设计说明书 8

第一章 给水系统 8

1.1给水供应系统方案选择 8

1.1.1方案比较和选择 8

1.1.2方案选择依据 9

1.2给水系统组成 9

1.3给水管道的布置与敷设 10

第二章 消防系统 11

2.1室内消火栓系统 11

2.1.1室内消火栓系统的选择 11

2.1.2系统组成 12

2.1.3设备及构筑物 12

2.1.4消火栓的安装 12

2.2自动喷淋系统 12

2.2.1室内自动喷水灭火系统的选择 12

2.2.2系统组成 13

2.2.3喷头的选择与布置 13

2.2.4设备的选择 13

2.2.5喷淋系统的安装 13

第三章 室内排水系统 15

3.1排水系统选择 15

3.2 排水系统的组成 15

3.3主要设备及构筑物 15

3.4排水管道安装要求 15

第四章 雨水系统 17

4.1雨水排水系统的选择 17

4.2雨水排水系统的组成 17

4.3雨水管道的敷设与布置 17

第二篇章 设计计算书 18

第一章 给水系统计算 18

1.0用水定额及用水量 18

1.1生活水箱计算 19

1.2给水方式 21

1.3设计秒流量的确定 21

1.3.1设计依据 21

1.4生活给水系统水力计算 21

1.4.1 低区给水系统水力计算 22

1.5水表的选择 29

1.6低区市政直供校核 30

1.7高区供水设备选型 30

1.7.1高区给水系统所需压力 30

1.7.2高区增压设备 30

第二章 室内消火栓给水系统的计算 31

2.1消防水池 31

2.1.1消防水池的设置 31

2.1.2体积计算 31

2.2屋顶消防水箱 32

2.3消火栓保护半径 33

2.4消火栓布置间距 33

2.5消火栓的水力计算 34

2.6水泵接合器选择 36

2.7消防减压设备选择 36

第三章 自动喷水灭火系统计算 37

3.0自动喷淋灭火系统的基本数据 37

3.1喷头的布置间距 38

3.2管道与报警阀布置 38

3.3喷头的选用与布置 38

3.4水力计算（作用面积法） 38

3.5 增压及贮水设备 41

3.5.1 选泵 41

3.5.2消防水池、消防水箱 41

3.6 水泵接合器 41

3.7喷淋减压孔板计算 42

第四章 室内排水系统计算 44

4.1排水体制及排水方式 44

4.2排水系统水力计算 44

4.2.1排水横支管水力计算 45

4.3立管计算 51

4.3.1一层至十一层排水立管计算 51

4.4立管底部和排出管计算 52

4.5集水坑及提升泵计算选型 53

4.5.1地下室车库集水坑计算 53

4.5.2消防泵房集水坑及提升泵计算选型 53

4.5.3水箱间集水坑及提升泵计算选型 53

4.5.4消防电梯集水坑及提升泵计算选型 54

第五章 建筑雨水排水系统计算 55

5.1屋面雨水排水方式 55

5.2降雨强度 55

5.3汇水面积 55

5.4设计秒流量 55

5.4.1各立管的汇水面积 55

5.4.2各立管的雨水设计秒流量 56

5.5雨水斗选用 56

5.6连接管选用 57

5.6悬吊管选用 57

5.7溢流口排水量 57

5.8立管选取 57

5.9排出管计算 58

致谢 59

参考文献 60

第一篇章 设计说明书

第一章 给水系统

1.1给水供应系统方案选择

1.1.1方案比较和选择

该建筑为高层建筑，为克服高层建筑同一给水系统，低层管道中静水压力过大的弊端，保证建筑供水的安全可靠性，高层建筑给水系统应采取竖向分区供水，且分区应充分利用室外给水管网的水压，以节省能量。

按照GB50015-2003《建筑给排水设计规范》规定：高层建筑生活给水系统应竖向分区，竖向分区应符合下列条件：

（1）各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不大于0.55MPa。

（2）各分区最不利配水点的水压应满足用水水压的要求。

根据市政管网供水压力和建筑特点，初定如下两种方案：方案一低区由市政管网直供，高区由变频调速水泵供水；方案二低区由市政管网直供，高区由加压泵和高位水箱供水。

特将以上两种给水系统分区方案进行比较：

方案一：变频调速水泵供水

供水系统通过改变电机定子的供电频率来改变电机的转速，从而使水泵的转速发生变化，调节水泵的转速，可以改变水泵的流量、扬程和功率，使出水量适应用水量的变化，并使水泵变流量供水时保持高效运行。

1. 优点：各区供水自成系统，互不影响，供水安全可靠；各区升压设备集中设置，便于维修，管理。无需水箱，节省占地面积。

2）缺点：高区供水泵扬程较大，总压水线长，设备费用高，维修较复杂。

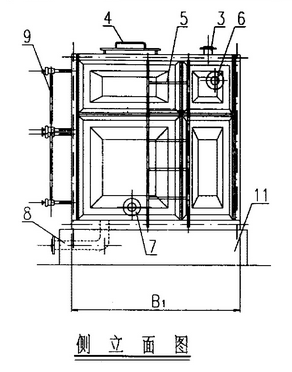

方案二：加压泵和高位水箱供水

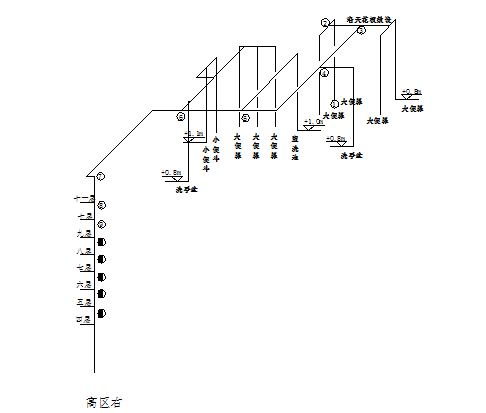

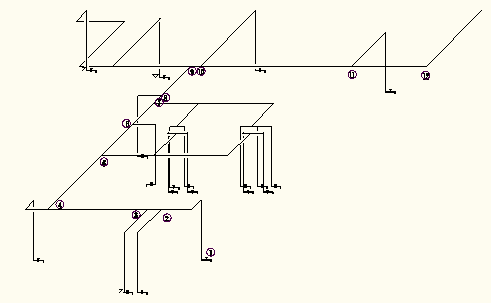

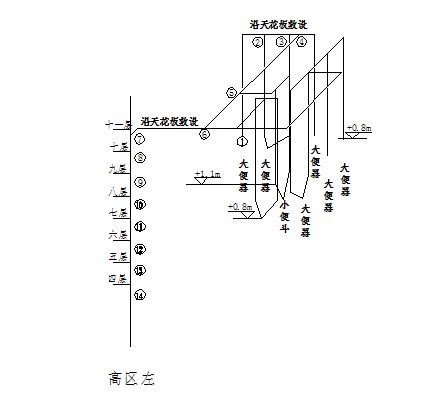

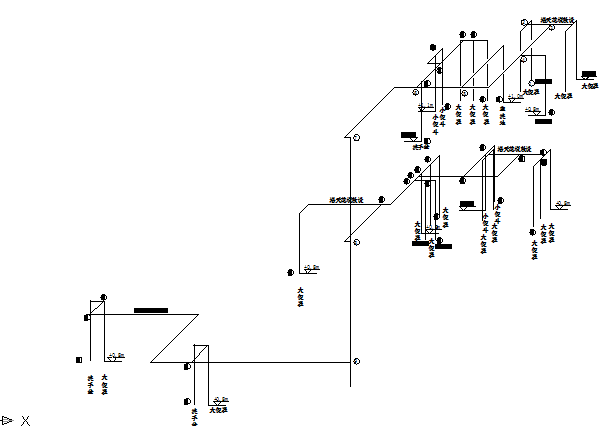

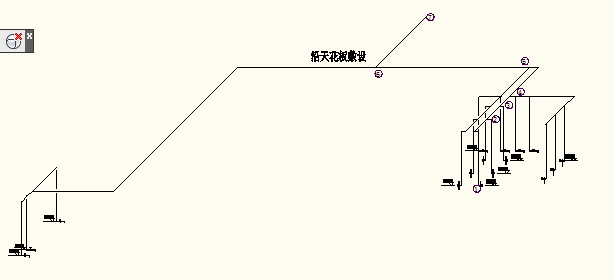

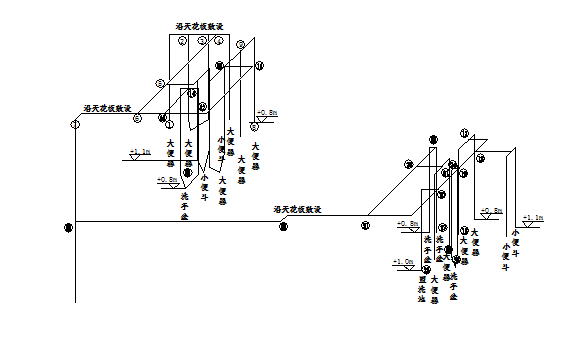

相关图片展示：
