摘 要

该项目是三亚市酒店建筑空调工程设计。该项目是集商场，客房，活动室，会议室等功能为一体的综合性酒店。该建筑有9层，高3.9米。

根据房间的功能，整个建筑采用集中供应空调，其中冷热源机组采用两台直接燃烧式溴化锂吸收式制冷机组，可为夏季和冬季供暖提供制冷，并可以还提供生活其他方面的加热。为了使用多台机器，机房设置在地下室中。根据不同的功能室，该集中式系统分为两种类型的空调供气系统。诸如购物中心，活动室和会议室等高尺寸空间使用全空气系统。新鲜空气直接从室外引入，然后与返回空气混合（回风后，空气被供应到房间内），较小的房间（如房间）使用风机盘管和独立的新鲜空气系统。从室外到室内空气的焓，风机盘管负责所有室内冷负荷和一些新的风湿负荷，空气系统采用风管和扩散器顶部输送的形式，而风机盘管加上独立的新鲜空气系统也采用风管和扩散器顶部输送的形式

关键词：直燃型溴化锂吸收式制冷机组；全空气系统；风机盘管加新风系统；水系统

The project is a hotel building air-conditioning engineering design in Sanya City. The project is a comprehensive hotel integrating shopping malls, rooms, activity rooms, conference rooms and other functions. The building has 9 floors and is 3.9 meters high.

According to the function of the room, the entire building adopts a centralized supply of air-conditioning. Two direct-fired lithium bromide absorption refrigeration units are used for the cold and heat source units, which can provide cooling for summer and winter heating, and can also provide heating in other aspects of life. In order to use more than one machine, the machine room is located in the basement. According to different functional rooms, the centralized system is divided into two types of air-conditioning air supply systems. High-size spaces such as shopping malls, event rooms and conference rooms use an all-air system. Fresh air is introduced directly from the outside and then mixed with the return air (after the return air, the air is supplied to the room). Smaller rooms (such as rooms) use fan coils and a separate fresh air system. From outdoor to indoor air enthalpy, fan coils are responsible for all indoor cooling loads and some new rheumatic loads. The air system uses the form of ducts and diffuser tops, and fan coils plus separate fresh air systems also use wind. Tube and diffuser top delivery form

Keywords: direct-fired lithium bromide absorption refrigeration unit; full air system; fan coil plus fresh air system; water system

目 录

前 言 5

§1.1 室外气象资料 6

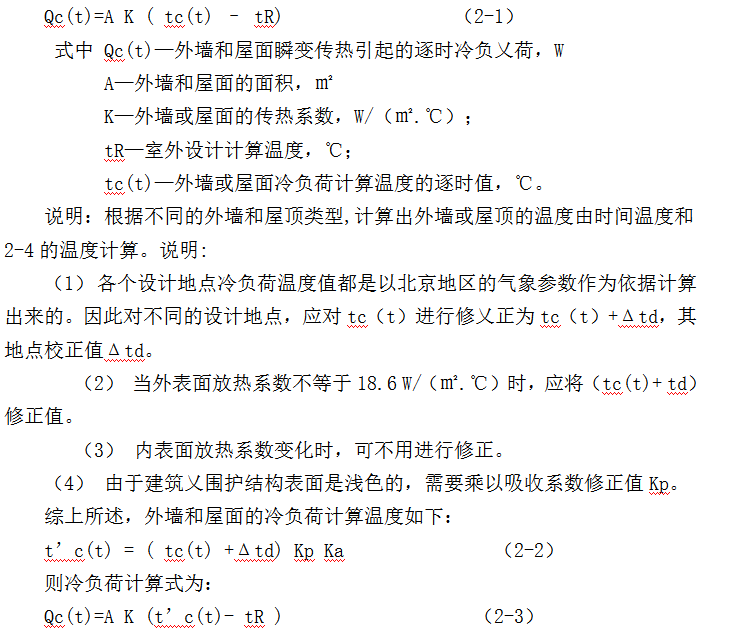

第2章 负荷计算 9

§2.1 冷负荷 9

一、 空调系统的分类 9

第3章 空调系统方案的确定 20

§3.1空调系统分类 20

1、全空气系统 20

2、全水系统 20

3、空气—水系统 21

4、冷剂系统 21

§3.3空调水系统 22

1、开式和闭式系统 22

3、两控制、三控制、四控制系统 23

4、定流量与变流量 23

5、单机配套互相独立的冷却水循环系统 24

第4章 送风状态及送风量的确定 25

§4.1全空气一次回风送风处理过程以及送风参数计算 25

§4.2风机盘管加新风的送风处理过程以及送风参数计算 26

第5章 空调设备的选择 29

§5.1风机盘管的选择 29

一、风机盘管 29

§5.2新风机组的选择 31

§5.3空调机组的选择 32

第6章 冷热源 34

§6.1冷热源选择 34

§6.2制冷机组的选择 36

第7章 气流组织确定及计算 38

§7.2送风口的选择 39

第8章 风管、水管布置及水力计算 42

§8.1 空调系统的风管布置 42

§8.2 风管水力计算 42

§7.3 水管水力计算 49

第9章 其他设备选择 56

§9.1冷冻水系统设计 56

§9.2.冷却塔的选择 57

§9.3冷却水泵的选择 57

§9.5 凝水管设计 59

第10章 消声与减振设计 60

§10.1 消声设计 60

§10.2隔振设计 61

第11章 确定管道的保温、防腐的措施 62

§11.1管道的保温 62

§11.2 空调管路系统的防腐 63

结 论 64

参考文献 65

致 谢 66

前 言

随着经济建设的不断深入和人民生活水平的不断提高，越来越多的空调建筑正在建设中，建筑能耗也在不断增加。 在中国，甚至出现了空调系统和经济建设竞争电力资源的情况。 在中国的建筑能耗中，空调系统占能源消耗的比例很大。因此,研究空调系统的节能问题具有十分重要的意义。冷源系统的能耗是建筑空调系统能耗中最大的。本文主要研究冷源系统的选型问题,并对压缩式冷水机组和吸收式冷水机组的技术经济比较进行了研究。通过对多种方案的分析,基本上达到了吸收式制冷机节电、不节能的共识。对其在中国的应用应予以不同的处理,余热是有利的。应大力推广使用吸收式制冷机,而蒸汽压缩式的制冷应该应用于一般建筑物。

中央空调系统是一种集中空调负荷的系统。它的冷和热通过一定的介质输送到空调房间。根据中央空调的不同输送介质,普通中央空调可分为三大类:风管式系统,冷、热水机组和VRV系统。

如今的空调的发展脱离不了两个永远的主题:一是室内的空气品质,二是节能的运行。众所周知,商业酒店空间大,面积大,室内装饰精美,分区要求灵活多变。对于这种建筑,如果采用常规全风模式,一方面,送风管和回风管面积较大,难以适应高层建筑的现状。另一方面,这样一个大的多区系统,在各个地区的温度控制要求也很难调整。到目前为止,许多商业酒店必须采用独立新风和机盘管组成的空调系统。然而,新风和风机盘管系统中通常存在很多问题,其中最大的问题是滴水问题。此外,商业酒店较大,空间随用户更换。如果使用风机盘管单元,则固定风口和回风口将适应车厢的调整。考虑到各种因素,一些高层商业酒店的空调工程决定选用风机盘管系统而不是VRV变风量方式。

目前国内在建的高档综合楼中,许多标志性建筑采用VAV系统,虽然VRV系统具有节能舒适、运行平稳等优点,可独立调节房间,满足不同空调负荷的需要。在不同的房间。但它的系统控制不仅复杂而且初始投资的成本高。由于技术上的原因,中国通用设计院设计的高档综合楼和公共建筑大多仍采用风机盘管、新风、定风量的风机系统。

该项目是三亚市的一家商业酒店，采用全空气系统和风机盘管以及新风系统。在当今的城市，电力需求量非常大，特别是在电力消耗非常紧张且电力短缺的情况下。因此，本项目的冷热源选用直燃式溴化锂吸收式冷水机组。除了满足空调冷热源的要求外，该机还可以为生活的其他方面提供热量，使一台机器可以用于多种用途，从而节省土地面积和投资。

第1章 原始资料

§1.1 室外气象资料

地点：三亚市

地理位置：东经 109°50′，北纬 18°25′

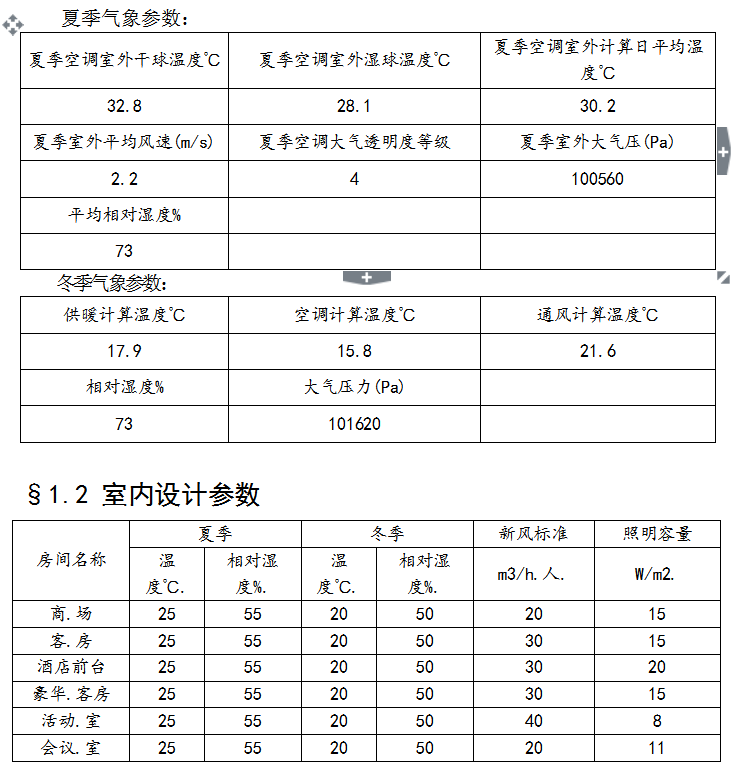

夏季气象参数：

§1.3 土建资料

一、墙体

对于本工程设计方案中，墙体初次选用δ=240mm的砖墙，

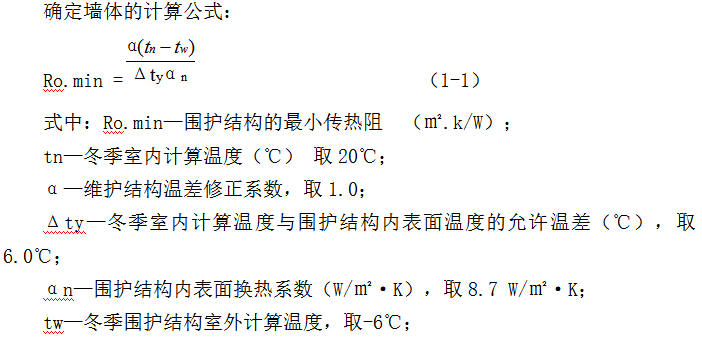

则利用公式(1-1)得：Ro.min ===0.49㎡·k/W ；

校核：

Ro = Rj = 0.5 =0.671（㎡·k/W）＞Ro.min 所选墙体符合设计的条件。

在该建筑中,外墙和内墙采用厚度为240mm的普通砖砌体墙
