摘 要

本毕业设计项目是武汉中百吴家山购物中心综合楼扩建土建工程，该工程的建设单位是湖北中百集团股份有限公司。本项目为框剪结构，占地面积2783.71m²，总建筑面积31553m²，总建筑高度为85.750m，主体22层，地下室2层。本设计的主要内容是完成该项目的投标文件的编制，这份文件对施工方进行投标具有重要的指导意义。

本投标文件是依据招标文件，相关规范及法规等文件，运用广联达计价软件辅助完成的。该投标文件由三部分组成：投标函部分，商务标部分以及技术标部分。投标函部分主要是介绍投标单位的概况。投标文件的商务标部分主要包括分部分项工程量清单计价表、措施项目清单计价表、其他项目清单计价表和综合单价分析表等。技术标是对本项目的施工组织设计，以及该项目的管理机构的设置。

关键词：投标文件；商务标；技术标；施工组织设计

Abstract

This graduation design is the project of Zhongbai Wujiashan Shopping Center complex Building Extension of civil Engineering in Wuhan, which is developed by Hubei Zhongbai Company Limited By Shares. The project for the frame shear wall structure,with a floor space of 2783.71 square meters and a total construction area of 31553 square meters, building height 85.75 meters, 22 floors on the ground and 2 floor of the basement. The main contents of the design is completed the project bidding documents, the construction side has an important guiding significance of bidding document.

The bidding document is on the basis of the bidding documents,the relevant standards and regulations and other documents,using the software to assist the enterprise valuation. The bidding document is composed of three parts: the letter of tender part, standard part of business and technical standard part. The letter of tender part is mainly the introduction of bidding units.The business part of the bidding documents including the sub project BOQ table, the measure project detailed list valuation table, the other item bill valuation price list and comprehensive analysis etc.. Technical standard for construction organization design of this project, and the institution of the project.

Key Words : Tender documents; business tender; technical tender; construction organization

design.

目 录

第 1 章 工程概况 1

第 2 章 投标文件编制主要步骤及说明 2

2.1工程量计算 2

2.2商务标编制 2

2.3中间成果 3

2.3.1分部分项工程和单价措施项目清单与计价表 3

2.3.2综合单价分析表 7

2.3.3总价措施项目清单与计价表 9

2.3.4广联达成果图 10

第 3 章 施工组织设计 12

3.1 工程施工条件 12

3.2 施工部署 12

3.2.1 工程目标 12

3.2.2 重点工程的施工方案 12

3.2.3 施工准备工作规划 12

3.3 施工总进度计划 13

3.3.1 进度安排 13

3.3.2 主体工程施工 13

第 4 章 绘制施工总平面图 15

第 5 章 毕业设计收获及总结 16

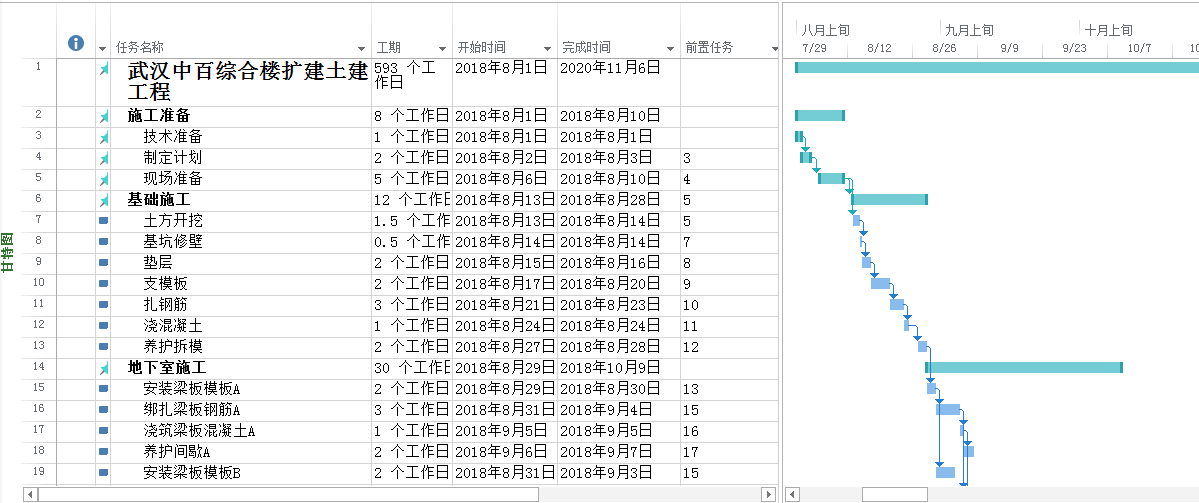

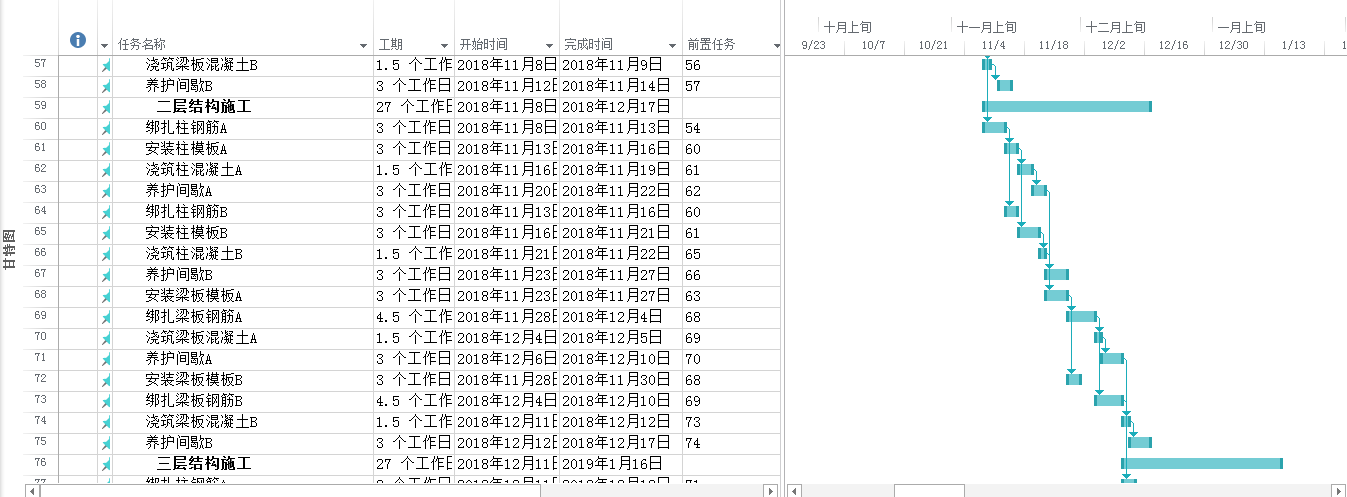

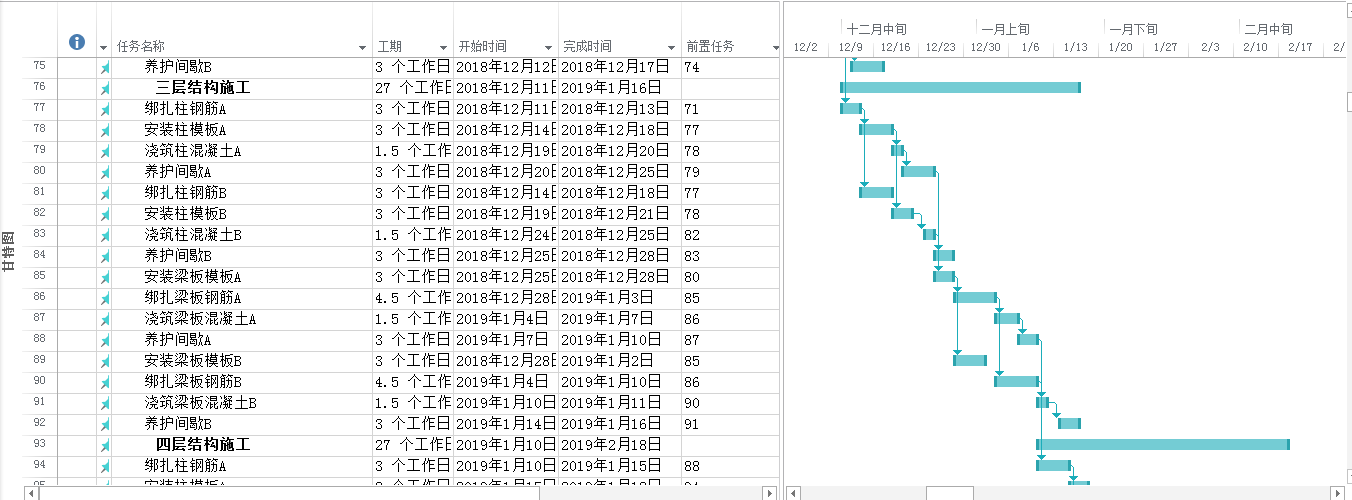

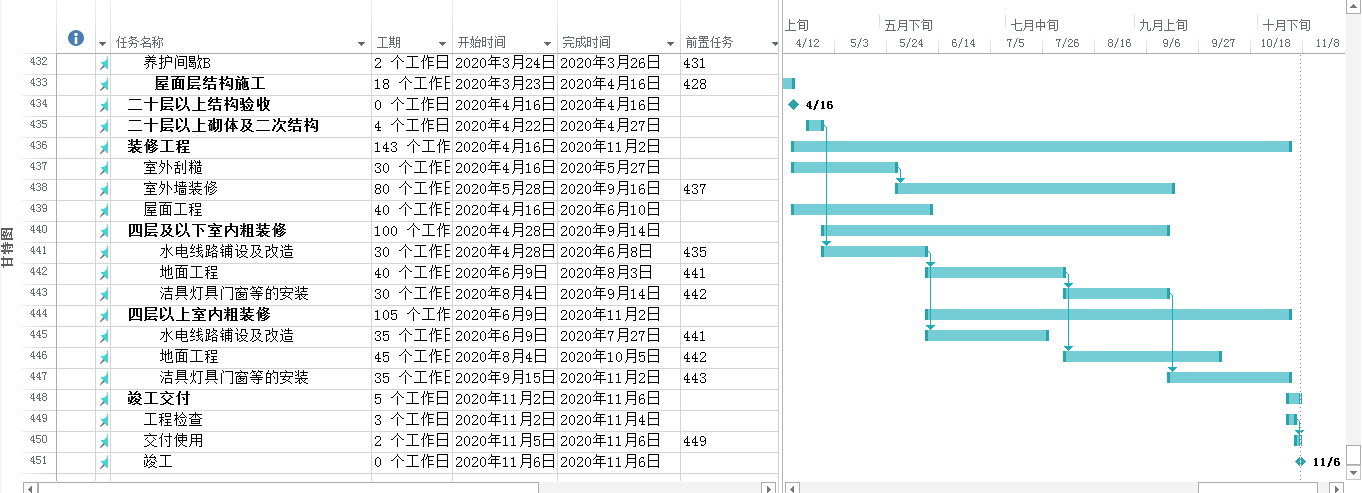

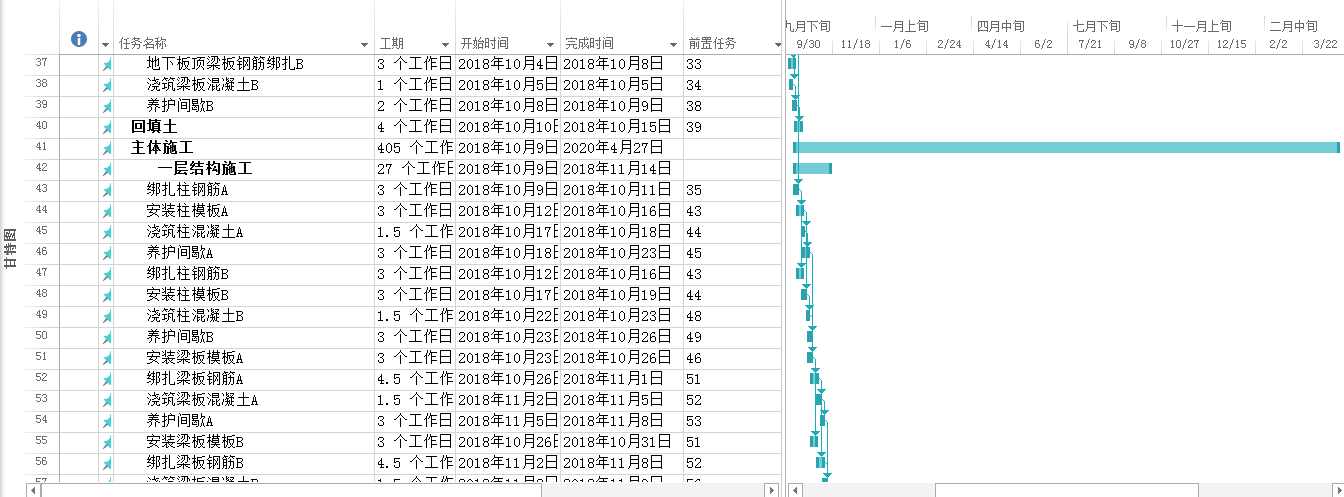

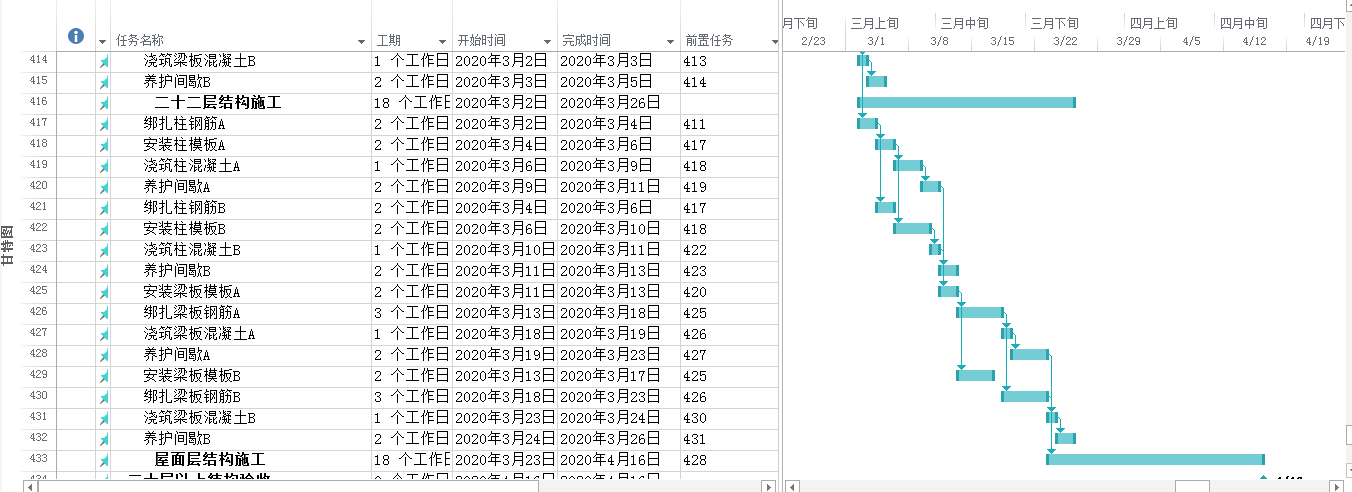

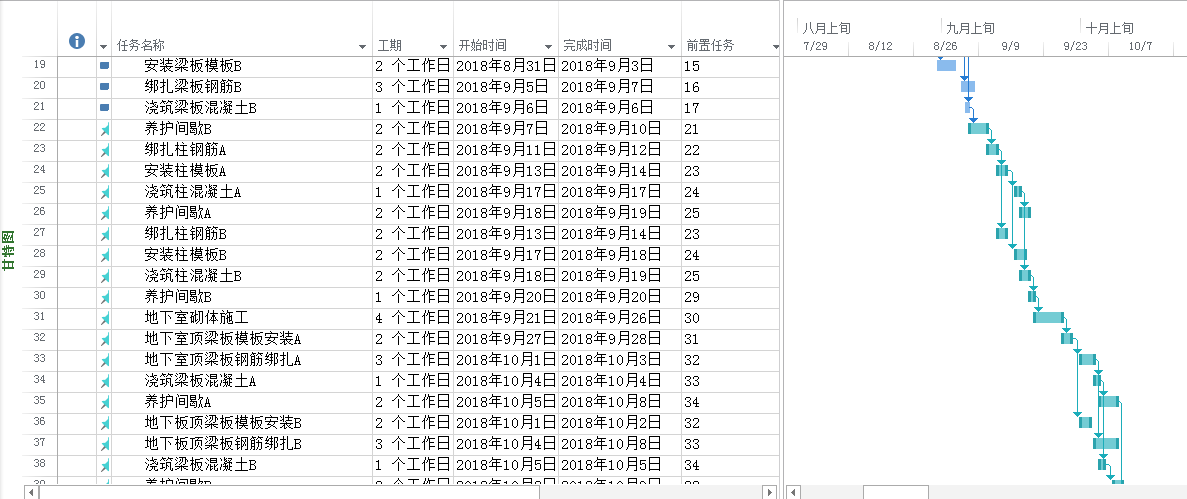

附录 A 施工进度计划 17

附录 B 施工总平面图 21

第 1 章 工程概况

武汉中百综合楼扩建土建工程位于湖北省武汉市东西湖区田园大道，建设单位是湖北中百集团股份有限公司，投标单位是武汉升升建筑股份有限公司，本工程的主要目标是打造一座集购物、休闲、娱乐、餐饮为一体的大型综合性购物中心。

武汉中百综合楼扩建土建工程的主体楼层是 22 层，除此之外，还有地下室、转换层和屋面层。建筑总高度是 85.75m，首层层高4.8m，第二层至第四层层高4.5m，转换层层高2.2m，屋顶层层高7.2m，其余层高均为 3.6m，本栋楼有地下室，层高为 3.9 m。本工程设计标高±0.000m 相当于绝对标高 25.200m。

本工程为钢筋混凝土框架剪力墙结构，所在地区的抗震设防烈度 6 度，本工程-0.03以下及-0.03以上外露构件及室内潮湿环境类别按二（a）类，其余按一类。建筑场地类别为 Ⅲ 类，场地土类型为软弱场地土。建筑结构安全等级：二级；结构设计使用年限：50 年；建筑抗震设防类别：标高18.27m以下为乙类，标高18.27以上为丙类建筑；桩基基础设计等级：甲级。抗震等级：标高18.27m以下剪力墙抗震等级为二级，框架抗震等级二级。标高18.27m以上剪力墙抗震等级三级，框架抗震等级三级。

第 2 章 投标文件编制主要步骤及说明

由于毕业设计的任务比较多，可能需要的时间不够，所以老师安排我们招标和投标方在一些部分可以合作一下。所以在设计过程中，我也接触到了如何计算工程量。不过我的主要任务还是商务标和施工组织设计编辑。

2.1工程量计算

在计算工程量中，我们需要用到广联达中的GGJ和GCL两个软件。首先，在GGJ软件中新建一个工程,输入关键信息后就可以开始画图了。在这过程中，需要注意的是蓝色字体的那些信息输入确认之后就不能在更改而且会影响后面工程量的计算结果，还有就是由于现在已经不再生产6mm直径的钢筋了，所以6mm钢筋比重改为和6.5mm钢筋一样的比重0.26kg/m。然后在楼层设置那里插入楼层信息。接下来就开始最重要的部分，进行绘图输入构件，绘图输入就是对照老师给的图纸，按照里面的信息把所有含钢筋的构件都输入出来。我和负责招标的同学分工，他做基础层一直到第四层，我做转换层到屋顶层部分。在绘图输入中，要做一种构件，只要定义相应的构件然后输入图纸上的标注的信息并在相应的位置画好，就可以了。把所能在图纸上输入的构件输入完后，在到单构件输入中进行一些不能直接在图纸上输入的构件输入，例如楼梯和桩。输入完这些后，就可以进行汇总计算了。最重要的是最好每做完一层就进行云检查一次，及时的改正会减轻一些工作压力，否则全部做好后再进行云检查，工作量会特别大。

在我完成GGJ软件进行完钢筋计算后，和负责招标的同学进行合并工程。再之后关于GCL软件计算和工程量清单的编制我就没有参与了。

2.2商务标编制

商务标的编制主要用到GBQ软件。先打开GBQ，然后选择新建项目中的清单计价，在清单计价的选择中选择投标，地区标准就选择湖北（根据实际情况选择）。由于现在国家推行营改增，所以在计税方式中选择简易计税法。由于毕业设计的要求没有达到真正的招投标水平，所以没有选择导入招标书而是直接导入招标方的GCL的工程量和手动输入必要的工程量。新建项目完成后再新建一个单位工程，再在单位工程中新建单项工程，选择清单库和定额库（根据实际情况选择），在这之后就可以导入GCL中的工程量了，在添加必要的钢筋工程量和一些单价措施项目。输入好每个分部分项的信息后不要着急对它进行套价计算，首先选择整理清单，清单排序，如需进行清单重新编码可以打勾，不过最多更改最后三位，如果输入超过3位，软件将自动改为900开始排序。排序完成后，再进行分部整理，选择按章分布标题，然后就得到一个已经分类完成的分部分项表。

接下来对每个分部分项进行套价计算，其实广联达计价软件为计价提供很大的便利，因为在计价过程中，只需要根据招标方提供的项目特征选择合适的定额就可以了。但是，对于我这种没有接触过实际工程的菜鸟来说却又是另一回事了，在套定额的过程中，我发现原来套定额也不是那么的简单，例如：①对柱的混凝土计价时，可以选择的定额中混凝土的强度等级都是C20并不符合要求，到网上和向同学请教后才知道可以在选择定额后对混凝土强度和塌落度进行换算的；②单价措施项目中缺少了综合脚手架，上网询问后才知道综合脚手架的工程量等于建筑面积。

完成对每个分部分项的计价后， 就可以开始总价措施项目费的计算，不过广联达中都已经列出了各项总价措施项目了，只需要选择需要的就可以进行计价了，例如：在安全文明施工费中，它有房建部分的，市政部分的，园林部分的，因为该项目是房建，所以我们只需要计算房建部分的费用就可以了。

然后在对其他项目进行报价。在其他项目中，暂列金额和专业暂估价都由业主方填写。计日工中的工人数量等由业主填写，然后我对各项按照市场价进行报价。总承包服务费就是业主分包出去的一些工程，总包方收取一定的服务费。

进行完报价后就可以按返回项目管理然后选择导出报表到PDF，然后我再PDF转换成WORD文档，把里面的表格复制到投标书编制的WORD里面。

2.3中间成果

2.3.1分部分项工程和单价措施项目清单与计价表

序号	项目编码	项目名称	项目特征描述	计量单位	工程量	金额（元）
						综合单价	合价	其中
								暂估价
	A.1	土石方工程
1	010101001001	平整场地	土壤类别:二类土 弃土运距:50m 取土运距:100m	m2	3934.57	2.16	8498.67
2	010101002001	挖一般土方	土壤类别:二类土 挖土深度:8m以内	m3	22403.15	11.29	252931.56
3	010103001001	回填方	密实度要求:松填 填方来源、运距:自卸汽车运土方	m3	6002.16	16.93	101616.57
		分部小计					363046.8
	A.3	桩基工程
4	010302001001	泥浆护壁成孔灌注桩	桩长：8m以内 桩径：1000mm以内 以上是毕业论文大纲或资料介绍，该课题完整毕业论文、开题报告、任务书、程序设计、图纸设计等资料请添加微信获取，微信号：bysjorg。 相关图片展示： 您需要先支付 50元 才能查看全部内容！立即支付 ﰊ PREVIOUS NEXT ﰋ 您可能感兴趣的文章 业主在各种价格驱动的竞价选择下，对于竞价价格演变的看法外文翻译资料 围绕建设工程部平衡报价的争议：寻求公平的平衡外文翻译资料 楼宇翻新工程项目经理的领导素质综述外文翻译资料 业主对各种价格驱动的投标选择方法下投标价格演变的看法外文翻译资料 论建设工程招投标的外部有效性试验外文翻译资料 成本因素概率模型来支持投标价格估算外文翻译资料 建筑企业物资采购成本控制毕业论文 太仓市新城大厦（土建）的投标文件毕业论文 雨花台区石林大公园房地产开发项目营销策划报告毕业论文 苏州姑苏公馆营销策划报告毕业论文 最新文档 性能优化的FRP护套用于钢筋混凝土框架的抗震改造外文翻译资料 圆形截面的FRP约束混凝土：审查和评估应力应变模型外文翻译资料 FRP约束混凝土的轴向压缩行为：实验测试数据库和面向设计的新模型外文翻译资料 腐败与美国各州收入不平等之间的关系:来自专家小组的协整和误差修正模型的证据外文翻译资料 利用污泥和低质粉煤灰制备高强度陶粒外文翻译资料 表面活性剂改性疏水性Cu2O量子点作为高效钙钛矿太阳能电池顶部空穴传输材料外文翻译资料 内蒙古1962 – 2016年时间序列气候变量的变化特征外文翻译资料 Nb 和 Ni 共掺杂 Mg（0001）氢解离扩散的理论研究：外文翻译资料 基于 Jetson Nano 深度学习平台的学生课堂学习评估系统—–学生的人脸检测与识别外文翻译资料 UI 和 UE 设计技术及其在 HTML5 网站开发中的地位的研究外文翻译资料 皇后大道大桥——NEXT梁外文翻译资料 连续梁桥支座附近的波纹钢腹板抗剪性能评估外文翻译资料 在200至300℃的温度下纤维素的水热降解外文翻译资料 残差修正法在季节性ARIMA电力需求预测中的应用：以中国为例外文翻译资料 注蒸汽井中硅含量对水泥石抗压强度的影响外文翻译资料 微信号：bysjorg 推荐栏目 本站简介 人才招聘 版权声明 免责声明 毕业论文网 教育 科研 学术文档分享平台 专注服务十二年 可信/实名双认证 老牌网站值得信赖 Copyright © 2010-2022 毕业论文网 站点地图  微信号：bysjorg 
