摘 要

银山矿位于江西省德兴市，矿产资源丰富，主要矿产资源为铜硫金矿和铅锌矿，总储量为22751万t，是国内最大的有色金属矿。银山矿区矿体倾角较大，埋藏深，矿体围岩顶板坚固至半坚固，矿区断层为禁闭型。矿区机械化水平高。本设计通过查阅相关文献，任务为完成银山矿250万t的设计。最终确定的开拓方式为斜坡道-竖井联合开拓法，采矿方法选用分段空场嗣后充填法和浅孔留矿法两种方法。除选择合理的开拓方式与采矿方法，本设计还对运输提升系统、通风系统进行了设计。

关键词：德兴银山矿；地下开采；充填法采矿；联合开拓。

Abstract

This design mainly designs the underground mining plan for the Dexing Yinshan lead-zinc mine. By reading the literature and consulting the materials. Complete the design of the annual output of ore of 2.5 million t/a in Yinshan Mine, select the most suitable mining method, and design a reasonable development system, transportation lifting system, ventilation system, drainage and drainage system. Ultimately meet production needs and maintain safe and efficient production.

Through research, it is decided to adopt the method of segmentation and post-filling mining and shallow-hole retaining ore. The segmental empty-field post-filling method is mainly for the copper-sulfur gold ore body in the Jiuqu and Xishan districts, and the shallow hole retention method is for some Xishan District and silver. Shanxi copper and gold ore body. Developed by means of joint development of shaft-slope roads. Withdraw ventilation.

Key Words：underground mining；filling mining；shaft development；slope road development

目录

第一章 总 论 1

1.1 矿区概况 1

1.1.1 矿区地理位置及交通特点 1

1.1.2 矿区地形气候特点 1

第二章 矿山地质 2

2.1 矿区地质 2

2.1.1 地层 2

2.2 矿床地质 2

2.3 水文地质条件 2

2.4 工程地质及开采技术条件 3

2.5 矿石储量 3

第三章 矿山生产能力 6

3.1 矿山工作制度 6

3.2 生产能力验证 6

3.2.1 从经济上合理的服务年限验证生产能力 6

3.2.2 根据矿山开采年下降速度验证生产能力 6

第四章 开拓方式 8

4.1 开采范围确定 8

4.2 开拓方案选择 8

4.2.1 开拓的方案初选 8

4.2.2 方案对比 9

4.3 确定开采阶段高度 9

4.4 井下排水（泥）设施、供风供水系统以及其余辅助设施的设计 9

4.4.1 坑内排水（泥） 9

4.4.2 坑内供水供风系统 10

4.4.3 辅助设施的设计 11

第五章 采矿方法 12

5.1 选择采矿方法的依据 12

5.1.1 方案初选 12

5.1.2 具体方案比较 13

5.2 确认采矿方法 13

5.3 采空区的处理 14

第六章 矿井提升与运输 16

6.2 选择井下运输设备 16

6.2.1 选择矿车型号 16

6.2.2 机车选型 17

6.2.3 计算电机车牵引的矿车数量 17

6.3 提升设备 20

6.3.1 选择合理的提升系统 20

6.3.2 选择设备 20

第七章 矿井通风 23

7.1 确定通风方式 选择通风系统 23

7.1.1 矿井通风系统的选择依据 23

7.1.2 通风方式的确定 23

7.1.3 选择通风机工作方法 23

7.2 计算负压、风量 24

7.2.1 风量 24

7.2.2 计算矿井的风量 24

7.2.3 风量分配 25

7.2.4 计算通风负压 26

7.2.5 通风机选择 28

7.2.6 坑内防尘安全 28

第八章 井巷断面设计 30

8.1 设计依据 30

8.1.1确定巷道净宽度B₀ 30

8.1.2确定巷道净高度H₀ 30

8.1.3巷道的净断面面积 32

8.2 竖井断面设计 32

8.2.1 矿石混合井尺寸 32

第九章 矿山基建工程 35

9.1 基建工程量 35

9.1.1 三级矿量 35

第一章 总 论

1.1 矿区概况

1.1.1 矿区地理位置及交通特点

银山矿业有限公司矿区矿产资源丰富，矿内交通便捷，坐落于江西省德兴市银城镇，距南昌市仅300km，矿内资源以金、银、铅锌、铜为主。德兴市内的德兴铜矿是国内最大的有色金属矿。距银山矿业22km。区内有良好的经济条件。

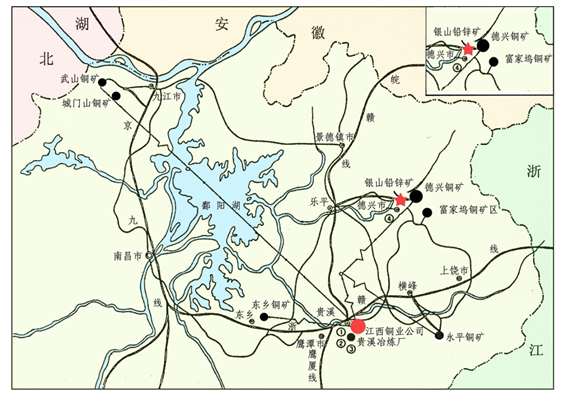

图1.1 银山矿业有限责任公司交通位置图

1.1.2 矿区地形气候特点

矿区的北岭山峰是最高峰，海拔323m；现任架板、九龙上天两座高峰海拔约250m，侵蚀面高约76m。

矿区年降雨量约1882mm，雨量相对充沛，气候暖湿，主导风向为NNE，土壤冻结深度150mm，地震烈度为VI度

第二章 矿山地质

2.1 矿区地质

银山铜铅锌矿区目前分为6个区，这6个区分别为：北山区（主要矿产为铜矿），九龙上天区（主要矿产为铜矿）、银山（主要矿产为铜矿）、西山区（主要矿产为铅锌矿）、九区（主要矿产为铅锌矿）、银山（主要矿产为铅锌矿）。

矿区现有资源储量矿石22751万t，其中生产铜131万t，铅43.95万t，伴生金130.4t、共生锌85万t、银3384t、伴生硫1836.5万t

2.1.1 地层

九区、北山区主要沉积岩为火山熔岩、砾岩和火山碎屑岩。深部下界标高常指-1200m到-420m部分、分布在银山背斜北西翼近轴部分。地层为双桥山群第四段，片理发育较少，岩石组成主要为石英绢云母、凝灰质千枚岩、千枚岩以及绢云母千枚岩。

2.2 矿床地质

银山矿区中九区位居矿区中部，北山区位于矿区的最北部，九龙上天区在九区与北山区之间，银山区在矿区的最南部，西山区和银山西区在西山火山口的东部，各区的矿休沿着银山背斜断裂带呈南西-北东方向延伸达2km，均严格受断裂构造制约，矿区内共有矿体200多条：分布于银山背斜断裂带内侧600m-1500m的范围内，这里著重介绍一下九区和西山区的地质概况

九区：以网脉和小脉沿千枚岩，蚀交石英闪长岩和石英斑岩中的裂隙充填，伴有大量硫化物浸垫，局部出现大脉，构成以细脉浸染矿石为主的铜硫金矿体，形态呈长条透镜状，与围岩之间的界线不很清晰，矿体与接触带产状一致岩体陡倾，部分直立，总体上北侧，南侧南倾，倾角大于80度，东西长400m-500m，南北长35m-50m，地表出露最高标高-180m，最深见矿标高-1162m。

西山区：分布在8号岩体的东侧，产于西山火山口东部的千枚岩中，由一条至数条近平行的厚5m以上的硫化物大脉组成，大脉两侧有成羽状的厚1cm-5cm的硫化物脉体和少量旁侧侵染状硫化物构成铜硫矿体或铜金矿体。硫化物与围岩界线靠采样化验结果圈定，西山区的矿体走向NNE，倾向SE，倾角70°-80°，走向长200m-250m，厚2m-10m。

2.3 水文地质条件

矿区的最高峰为北岭峰，高322m。九龙上天为其次，标高300m，再次为仙人架板。

矿区具有独立的水文地质单元，地质条件简单，岩石硬度高且含水量极少。

2.4 工程地质及开采技术条件

银山矿区地质条件中风。矿体及顶板岩体属稳固的坚硬至半坚硬岩层。矿区破碎带已有胶结蚀变。断层为禁闭型结构面。顶板稳固型较好。

2.5 矿石储量

本次设计范围为银山矿田的北山区、银山区、九龙上天区-358m以下的铅锌矿以及其余三区（九区、银山西区和西山区）黄海高程288m以下的铜硫金矿体。

表2.1 铜硫金矿石资源情况表（银山矿田）。

表2.2 铜金硫矿资源/储量明细表（首期）。

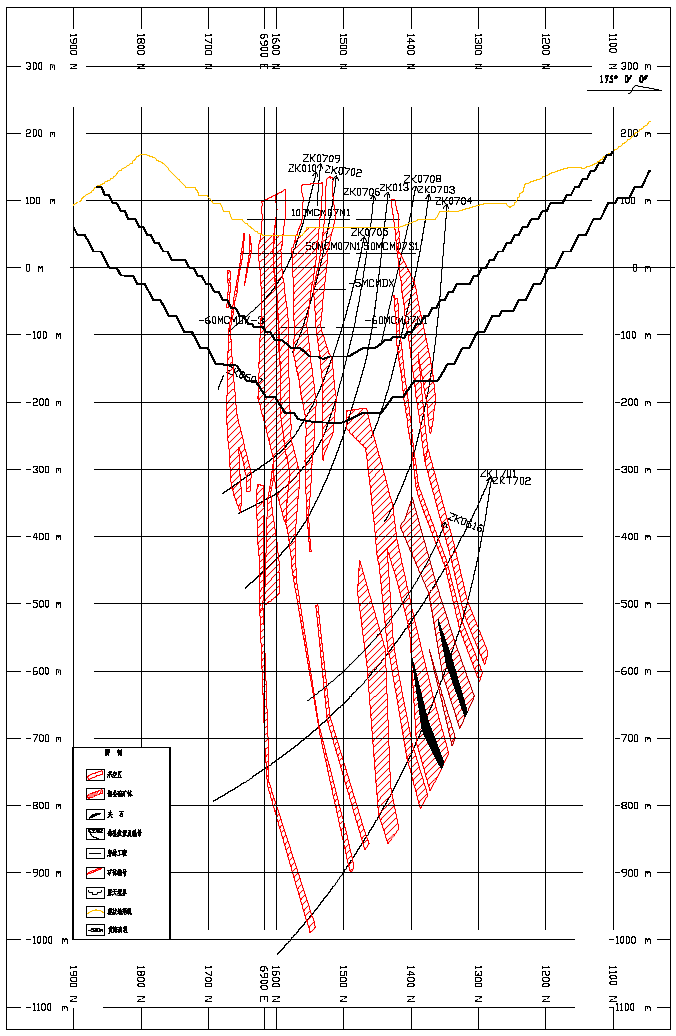

图2.1 7线新查明的深部矿体延深情况。

表2.1 铜硫金矿石资源情况表（银山矿田）

表2.2 铜金硫矿资源/储量明细表（首期）

图2.1 新查明的深部矿体延深情况

第三章 矿山生产能力

3.1 矿山工作制度

年工作日：330天，日工作班数：3班，班工作小时数：8小时。

3.2 生产能力验证

确定矿山年产量时，应考虑以下因素：

1. 国家相关法律条文的规定
2. 最终产品产量的设计要求
3. 矿石产量；
4. 矿山设计任务。

在确定矿山年产量后，还应从多方面验证矿山的生产能力。
