保山铁矿露天开采设计毕业论文

 2020-04-09 15:20:00

摘 要

本次设计依据保山露天铁矿的地质资料及图纸,在此基础上依照国家矿山规程规范的规定,提出矿山开拓开采方案,确定其主要技术参数,设计了本说明书。矿山为山坡露天矿,北端自露头。资源量估算最高标高至1200m,最低标高约820m,最大垂深约200m。因为各剖面的矿体埋藏深度不一样,考虑到经济而又高效的开采,选用了两个不同底部标高,设计为阶梯状。采场爆破选用垂直深孔爆破,挖掘机采剥,公路运输,推土机排土。考虑到山坡地形,选用树枝式布线,在每个水平引出公路在采场外合并引至北坡排土场。考虑到绿化问题,采场开采完毕后,将制定绿化与复垦计划,恢复植被。

关键词:露天采矿;山坡露天矿;公路运输;

Abstract

This design was based on the geological data and drawings of the Baoshan Open-pit Iron Mine. On this basis, in accordance with the provisions of the National Mine Regulations, the mining development plan was proposed, the main technical parameters were determined, and the specification was designed. The mine is a hillside opencast mine and its northern end has been exposed. The maximum amount of resource estimate is up to 1200m, the minimum elevation is about 820m, and the maximum vertical depth is about 200m. Because the depth of burial of orebodies in each section is not the same, two different bottom elevations are selected and the design is ladder-like considering the economical and efficient extraction. Vertical blasting blasting is adopted for stope blasting, excavator mining, highway transportation, and bulldozer dumping. Taking into account the topography of the hillside, branch-type wiring was used, and at each level, the roads were led out of the stope and merged into the north slope dump. Taking into account the greening issues, after the stope mining is completed, greening and reclamation plans will be developed to restore vegetation.

Key Words: Open-pit mining; hillside opencast mines; road transpor;

目 录

第1章 绪 论 1

1.1目的和任务 1

1.2位置与交通 1

第2章 矿体地质 3

2.1矿体特征 3

2.2矿石质量 4

2.2.1矿石物质组成 4

2.2.2矿石化学成分 4

2.2.3矿石结构构造 5

2.2.4矿石类型和品级 5

第3章 矿床开采技术条件 7

3.1水文地质 7

3.1.1地形地貌、气象水文特征 7

3.1.2矿区含(隔)水层(体)的划分 7

3.2工程地质 7

3.3环境地质 8

第4章 矿山开采境界与生产能力 9

4.1经济合理剥采比计算 9

4.2 确定露天采场开采境界的原则 10

4.2.1露天采场最终边邦角的确定原则 10

4.2.2 露天采场底平面确定的原则 10

4.3露天台阶要素 11

4.4矿山工作制度 11

4.5确定矿山工作年限 11

第5章 露天开拓方法 13

5.1矿床露天开拓的影响因素 13

5.2矿床开拓方案的确定 13

5.2.1选择开拓方案的原则 13

5.2.2 矿床开拓方案的确定 13

5.3开拓坑线的布置 14

5.4 汽车数量计算 14

5.4.1汽车班运输能力 14

5.4.2自卸汽车所需数量计算 15

第6章 穿孔工作 16

6.1穿孔设备选择 16

6.1.1牙轮钻机的优点 16

6.2确定设备数量 16

第7章 爆破工作 17

7.1爆破工作的基本要求 17

7.2爆破材料 17

7.3爆破方法选择 17

7.4钻孔形式和布孔方式 17

7.5爆破参数的确定 18

7.6爆破网路设计 20

第8章 采剥工作 21

8.1采装设备的选择 21

8.2挖掘机数量确定 21

8.3最小工作平盘宽度及工作平盘宽度 23

8.3.1最小平盘宽度 23

8.3.2平盘宽度 23

第9章 排土工作 24

9.1排土场位置选择 24

9.1.1选择原则 24

9.2排土场容积 24

9.3排土方法 25

9.3.1选择排土的方法 25

9.3.2排土的工序 25

9.3.3排土场参数 25

9.4确定推土机数量 26

9.5 排水工作 26

第10章 结 论 27

参考文献 28

附 录 30

致 谢 31

第1章 绪 论

1.1目的和任务

保山铁矿基建探矿范围内矿体控制程度相对较高,储量级别以B级为主。本次基建探矿目的是进一步提高储量级别,为基建结束后正常生产奠定基础;同时通过系统钻探控制,结合其它手段查清民采空区及老硐的分布情况,以便及时采取措施处理。任务主要是对露采Ⅲ2a、Ⅱ5-4矿体进行加密控制,并进行储量核实;通过钻探和物探手段查明老硐及民采空区。为此,保山矿业有限公司通过招标、委托中国有色金属工业昆明勘察设计研究院承担“保山铁矿扩产380万t/a露天采矿工程基建探矿”项目。

1.2位置与交通

保山铁矿地处云南省新平县新华、戛洒和老厂三个公社的交界的位置,矿区中心位于新平县城260°方向,平距96km处。矿区的地理坐标为东经l01°37′52″至l01°39′51″,北纬24°04′58″至24°06′49″(见表格1)。4个拐点圈封闭组成矿权范围,面积11km2,拐点坐标见表1-1。属于嘎洒镇辖区,位于玉溪市新平县。

矿区交通便利,由昆明-玉溪-新平县城为高速公路和一级公路,交通距离199km;由新平县城-嘎洒镇为三级公路,交通距离71km;由嘎洒镇-矿区为柏油公路,交通距离9km。

本次基建探矿范围位于矿区的中部,其勘探线在A32到A36′线之间,矿体标高在海拔880m以上,为了使获得的资料保持系统性和完整性,勘探工程的布置应该尽量系统控制到地质边界,同时探矿资源储量估算范围也应该适当扩大。在探矿范围内,按50×50m的基本网度布置探矿工程,探矿手段以地表钻探为主。

表格 1矿权坐标范围

拐点

编号

地理坐标

直角坐标(3度带)

经度

纬度

X

Y

1

101°37′52″

24°06′49″

2667968.90

34462497.10

2

101°39′51″

24°06′49″

2667960.50

34465857.70

3

101°39′51″

24°04′58″

2664545.30

34465849.50

4

101°37′52″

24°04′58″

2664553.70

34462488.10

矿区面积

11Km2

图表 1交通位置图

第2章 矿体地质

2.1矿体特征

本次设计包含Ⅱ5-4与Ⅲ2a两个矿体,其在平面上的分布在A29~A38线之间,矿体东西方向总长度为1000m,北端自露头,南端至F2断层,南北总宽100到500m,总面积0.35km2。矿区的海拔标高792至1000m,矿体埋藏深度0至地下188m。从下往上共有 Ⅱ5-1、Ⅱ5-2、Ⅱ5-3和Ⅱ5-4四个矿体。在平面上的分布在A28~A38线之间,矿体东西总长1100m,北端自露头,南端至F2断层,南北共宽100~700m,矿区总面积为0.5km2。矿区的海拔标高大约在680至1009m,矿体埋藏深度0至地下342m。呈似层状产出,层位比较稳定。

本次露采基建探矿的矿体主要为Ⅲ2a含铜铁矿体和Ⅱ5-4铁矿体,现将其特征分述如下:

Ⅲ2a含铜铁矿体,产于保山群保山组第二岩段(Ptdh2)的底部。矿体分布于A29-A38线,矿体埋藏深度0至地下188m,矿区海拔标高大约在792至1012m,矿体东西总长约1000m,南北总宽约100至500m,矿区总面积0.25km2。

Ⅱ5-4铁矿体(上与Ⅲ2a铁矿体相接),分布于A28—A38线,矿体埋藏深度0至地下218m,矿区海拔标高741至1009m,矿体东西总长约1100m,南北共宽100到700m,矿区总面积为0.5km2。

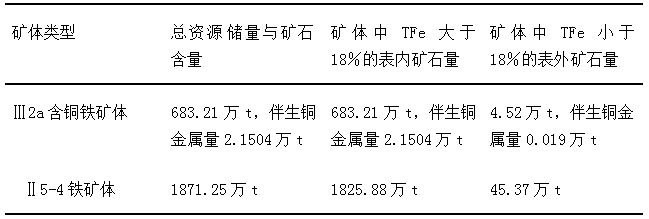

表 2矿体类型与资源储量

外Ⅲ2a含铜铁矿体(上与Ⅲ2a铁矿体相接),分布于A31′—A36′线,矿体埋藏深度0至地下50m,矿区海拔标高820至950m,矿体东西总长约500m,南北共宽150至260m,矿区总面积0.15km2。本次基建探矿加密控制范围内, TFe小于18%的2S22类铁矿资源储量矿石量161.73万t,伴生铜金属量0.11万t;TFe平均品位15.33%, mFe3.73%,Cu 0.07%,平均厚度19.82m;TFe小于18% 333类铁矿资源储量矿石量313.95万t,伴生铜金属量0.22万t;2S22 333类铁矿资源储量矿石量为475.68万t,伴生铜金属量0.33万t。

2.2矿石质量

2.2.1矿石物质组成

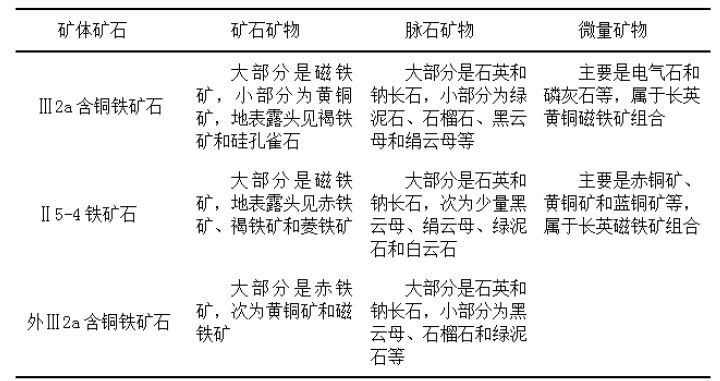

矿石组成见下表

表格 3矿石物质组成

2.2.2矿石化学成分

Ⅲ2a矿体其表内矿TFe的平均品味为24.11%, mFe的品位为16.36%,Cu 的平均品位为0.31%;表外矿TFe的平均品位为16.62%,Cu的平均品位为0.42%。

Ⅱ5-4矿体表内矿TFe的平均品位为20.87%, mFe的平均品位为11.37%;表外矿TFe的平均品位为17.30%。

外Ⅲ2a含铜铁矿石:基建探矿范围内单工程TFe13.47~16.81%, mFe1.89~6.84%,Cu 0.03~0.12%;块段TFe15.33%,Cu 0.07%;平均TFe15.33%, mFe3.73%,Cu 0.07%。

2.2.3矿石结构构造

Ⅲ2a含铜铁矿石属于细粒结构,。其中,磁铁矿属于自形-半自形粒状,。但集合体可达1mm以上。钠长石属于形柱粒状,,与石英成粒状紧密镶嵌。石英属于形细粒粒状集合体,,多呈等粒状集合体不规则分布。

Ⅱ5-4铁矿石属于。其中,磁铁矿为自形-半自形粒状,。钠长石为形柱粒状,,与石英成粒状紧密镶嵌。石英为形细粒粒状集合体,多呈等粒状集合体不规则分布,

组合物相分析成果显示,Ⅱ5-4和Ⅲ2a矿体中硫和磷含量均低;铁均以磁铁为主;铜的赋存状态,二者含量几乎相等。

外Ⅲ2a含铜铁矿石细粒至微粒结构,。主要矿石矿物中赤铁矿占了绝大部分,少部分为黄铜矿和磁铁矿;脉石矿物为石英和钠长石等,多呈粒状集合体不规则分布。

2.2.4矿石类型和品级

Ⅲ2含铜铁矿石自然类型可以分为石榴绿泥型含铜磁铁矿石,四种。工业类型大致可以分为两种。Ⅲ2a铜铁矿石自然类型氧化铜和硫化铜含量相近,为长英型含铜磁铁矿石,其,工业类型属含铜弱磁性磁铁矿石。

Ⅱ5铁矿石自然类型按脉石矿物以及主要金属矿物组合可以分为石英型磁赤铁矿石、。工业类型大致可以分为。Ⅱ5-4铁矿石自然类型为长英型磁铁矿石,矿石矿物成分复杂,,其工业类型属弱磁性磁铁矿石。

外Ⅲ2a铜铁矿石自然类型,按脉石矿物和主要金属矿物组合分为.

外Ⅲ2a、Ⅲ2a矿体围岩为石榴角闪绿泥片岩;夹石为不含或含铜铁品位极低的片岩,辉长—辉绿岩,白云石钠长石岩。Ⅱ5-4铁矿体围岩为变钠质熔岩;夹石为不含或含铁品位极低的熔岩,。

第3章 矿床开采技术条件

3.1水文地质

3.1.1地形地貌、气象水文特征

矿山位于云南高原中部的哀牢山脉的东部,矿区的海拔标高为670至1500m。区内地壳历,河流湍急,山坡比较陡峭。

矿区,雨季雨量较为充沛。降落(如暴雨、大雨)形式平均气温23.5度。3~5月份为风季。

3.1.2矿区含(隔)水层(体)的划分

矿区地层为大红山群(Ptd),大红山群中各岩层的裂隙发育,均含裂隙水,为裂隙含水层,含水层主要靠降雨补给。

地下水通过断层带和低处的露头泄入戛洒江,由东向西或者是由北东向南西方向呈承压迳流运动。补给区主要有两处,一是底戛母、红山、坡头补给区,海拔标高为675至1200m;二是老厂河、底巴都补给 ,海拔标高为735至1400m。地形、雨型都对降雨补给地下水不利,更兼岩层透水性弱,。一般在天然的条件下,;在开采条件下将转化为河水补给地下水。

3.2工程地质

基建探矿工程完成后,区内、辉绿岩为主,其中矿体顶底板主要,总体

在矿区范围内的构造不太发育,,岩体结构为整体块状结构。矿段的岩石一般,工程地质条件基本属于中等(偏简单)类型。

3.3环境地质

矿区位于哀牢山脉的东部,属亚热带气候。,属于构造剥蚀中山地形。肥味河(又名肥微河、肥外河)在矿区内流入干流曼岗河,降雨控制了河流的流量,动态变化较大。采矿业为当地主要经济行业。但是因为空气中粉尘含量过高,污染了大气环境。选矿厂的废水可进行循环利用,不过存在了泄露,对于当地的水资源有少量污染。矿区内机械设备多,存在较大噪音影响周围。

以上是毕业论文大纲或资料介绍,该课题完整毕业论文、开题报告、任务书、程序设计、图纸设计等资料请添加微信获取,微信号:bysjorg。
