摘 要

本次设计根据银山矿业公司提供的银山矿区的地质资料，在原有露天开采的基础上，对银山矿区-288m以下的铅锌矿体进行初步地下开采方案设计。

本次设计内容包括：矿山地质、矿床开拓、采矿方法、矿井提升运输、矿井通风、矿山基建工程。根据当地矿区的工程地质水文条件，铅锌矿体及其围岩硬度、矿体埋藏深度 厚度、走向、倾角、延伸长度等条件确定银山矿区铅锌矿地下开采开拓方案为竖井-辅助斜坡道联合开拓，根据铅锌矿体厚度的大小及矿体倾角选用浅孔留矿法和分段嗣后充填法两种采矿方法开采。设计的生产能力为8000t/d，，选用上述采矿方法的平均矿石回收率、损失率分别为：87%、13%。矿区采用对角式通风系统抽出式通风方式，运输方式为电机车带矿车运输，提升系统为主井双箕斗提升、副井双层罐笼-箕斗互为平衡提升。

关键词：矿床地质；竖井-辅助斜坡道开拓系统；浅孔留矿法；分段嗣后充填法；矿井通风。

Abstract

Based on the geological data of Yinshan mining area provided by Yinshan Mining Company, the design of underground mining of lead and zinc ore body in Yinshan mining area is carried out on the basis of the original mining of lead and zinc mine.

The design includes: mine geology, deposit development, mining methods, mine to enhance transport, mine ventilation, mine infrastructure projects. According to the geological conditions of the Yinshan mining area, the lead-zinc ore body and its surrounding rock hardness, the buried depth of the ore body, the inclination angle, the inclination angle and the extension length and so on, the underground mining of the lead-zinc mine in Yinshan mining area is the shaft- Joint development, according to the size of lead and zinc ore body thickness of the use of shallow hole method and sub-filling method after the two mining methods mining. The design of the production capacity of 8000t / d, the use of the mining method of the average ore recovery rate, loss rate, recovery rates were: ventilation is the use of diagonal ventilation system, out of ventilation, transport for the motor belt Tub transport, to enhance the system for the main shaft double jump to enhance the auxiliary shaft double cage - skip each other to enhance the balance.

Key words: deposit geology；shaft - auxiliary ramp development system；shallow hole retention method；sub-stage filling method；mine ventilation.

目 录

第一章 总论 1

1.1 矿区概况 1

1.1.1 矿区位置及交通 1

1.1.2 矿区气象条件 2

1.2 设计依据及其设计原则 2

1.2.1 设计依据 2

1.2.2 设计原则 2

1.3 设计内容和设计方案 3

第二章 矿山地质 4

2.1 概述 4

2.2 矿区地质 4

2.3 矿床地质 4

2.4 水文地质条件 4

2.5 工程地质及开采技术条件 4

2.6 矿石储量 4

第三章 矿床开拓 7

3.1 概述 7

3.2 矿山工作制度、生产能力和服务年限及验证 7

3.2.1 矿山工作制度 7

3.2.3 矿山生产能力 7

3.2.3 矿山服务年限及验证 7

3.3 开拓方案的选择 8

3.4 开拓方案 9

3.5 井下巷道断面设计 11

3.6 银山矿区地下排水排泥设施及辅助设施 12

第四章 采矿方法 14

4.1 概述 14

4.2 采矿方法的选择 14

4.3 确定采矿方法 14

4.4 采空区的处理 16

第五章 矿井提升运输 17

5.1 概述 17

5.2 井下运输设备 17

5.3 矿井提升容器及设备 18

第六章 矿井通风 21

6.1 通风方式和通风系统 21

6.2 风量和负压计算，通风机选择 21

6.2.1 矿井需风量估算 21

6.2.2 矿井风量计算 21

6.2.3 风量分配 23

6.2.4 负压计算 23

6.2.5 通风机的选择 26

第七章 矿山基建工程 27

参考文献 29

附录 30

致谢 31

第一章 总论

1.1 矿区概况

1.1.1 矿区位置及交通

银山矿业有限责任公司位于江西省德兴市银城镇，距上饶市125km，距省会南昌市300km。矿区交通方便，见图1.1。

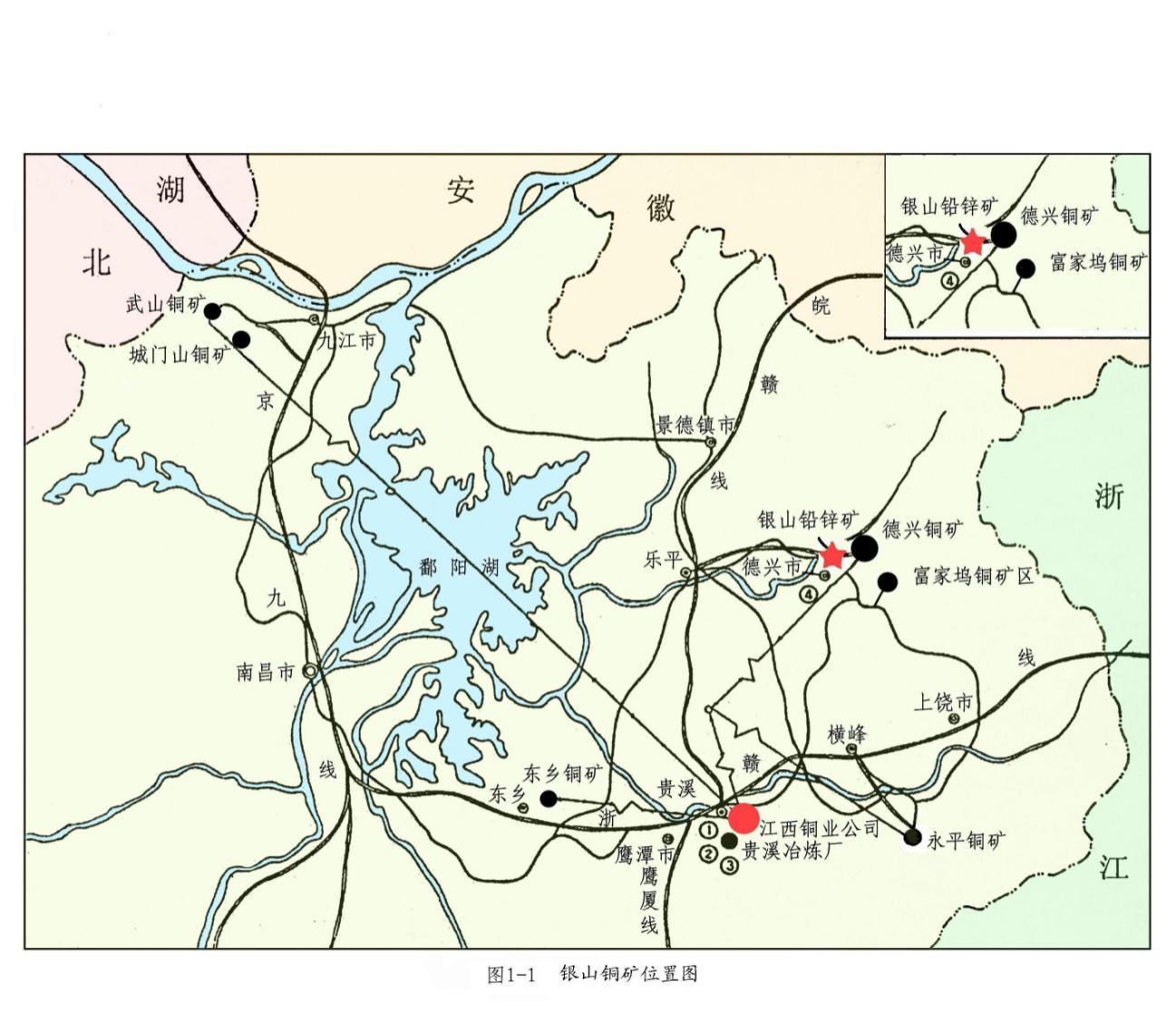

图1.1 银山矿业有限责任公司交通位置图

德兴地区农林业、工业较发达，水电资源丰富，为全省的重要林业产区。区内含有较为丰富的铜、金、银、铅、锌等矿产资源。国内最大的有色金属矿-德兴铜矿即位于德兴市境内，距银山矿业约22km。此外区内尚有金山金矿、花桥金矿等矿山企业，矿区内经济条件相对较好，与外部的协作能力也较强。矿区地处怀玉山脉山地丘陵地带，最高山峰为北岭，海拔标高约323km；其次为仙人架板、九龙上天，标高约210~323m。矿区当地侵蚀基准标高约72m。

1.1.2 矿区气象条件

矿区内气候温暖潮湿，雨量充足，属亚热带混合植物区。年平均降雨量1882mm,全年主导风向NNE，突然冻结深度150mm。

1.2 设计依据及其设计原则

1.2.1 设计依据

本次银山矿业有限公司深部地下开采方案设计的主要设计依据为：

（1）江西地质勘探队提交的《江西省德兴县银山铅锌矿区露采勘探地质报告》。
