以AG-480为整理剂的拒水整理工艺研究毕业论文

2020-05-15 21:56:47

摘要

AG-480是一种含氟拒水拒油整理剂，经AG-480整理后的涤棉织物具有优良的拒水性能，可以提高涤棉织物的服用性能，提高其产品附加值。涤棉织物的拒水整理效果与拒水整理剂的浓度差异、交联剂和催化剂用量的差异、整理液温度及焙烘条件等因素有关。通过正交试验的方法，对在不同条件下整理后的涤棉织物采用拒水等级测试，通过实验数据及综合分析得出拒水整理的最佳的工艺条件是：AG-480整理剂的浓度5%；交联剂三聚氰胺的浓度是1.7%；催化剂用量0.5%；浴液温度为35^oC；焙烘温度为155^oC×3min。

关键词：AG-480 拒水整理剂交联剂

Study on water repellent finishing process with AG-480 as finishing agent

Abstract

AG-480 is a kind of fluorine containing water and oil repellent agent, treated with AG-480 polyester cotton fabric has excellent water repellency, can improve the cotton fabric performance, improve the added value of the products. The polyester cotton fabric with water repellent effect to the concentration difference of water finishing agent, cross-linking agent and difference the amount of catalyst, the finishing liquid temperature and curing conditions and other factors. Through the method of orthogonal test on consolidation under different conditions after the polyester cotton fabric by water repellent test, through the experimental data and comprehensive analysis of the optimum technological conditions of water repellent finishing is: the concentration of 5% AG-480 finishing agent; crosslinking concentration agent melamine is 1.7%; the amount of catalyst 0.5%; bath temperature is 35 ℃ baking temperature is 155 ℃* 3min.

Key words: AG-480 water repellent finishing agent crosslinking agent

摘要 I

Abstract II

第一章文献综述 1

1.1 选题背景 1

1.2拒水和拒油整理 1

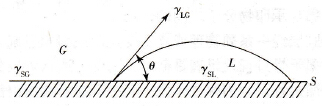

1.2.1整理剂的拒水原理 1

1.2.2拒油和拒水的应用及市场状况 3

1.2.3常见的拒水整理剂类型 3

1.2.4影响织物拒油拒水性的因素 4

1.3含氟拒水整理剂 4

1.3.1含氟整理剂的历史发展进程 4

1.3.2含氟拒水整理剂的拒水原理 4

1.3.3含氟拒水整理剂的分子结构组成 5

1.3.4含氟拒水整理剂的制备 5

1.3.5 有机氟拒水整理剂的性能特征 6

1.3.6 AG-480拒水整理剂的组成和优点 7

1.3.7含氟拒水整理剂的缺陷 7

1.3.8含氟拒水整理剂未来的发展方向 7

1.4 本论文研究的意义和内容 8

第二章实验部分 9

2.1 药品和仪器 9

2.1.1实验药品 9

2.1.2实验仪器 9

2.1.3实验材料 10

2.2 实验方案 10

2.2.1整理工艺 10

2.2.2拒水整理最优工艺条件试验 10

2.3实验结果 10

2.3.1 正交试验结果 10

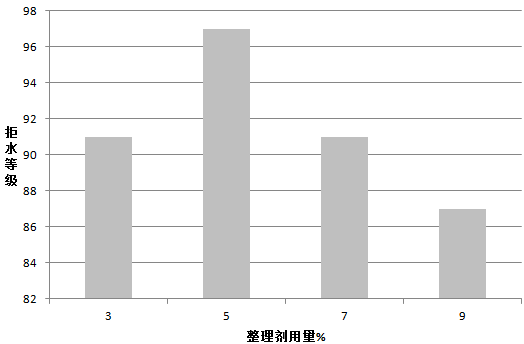

2.3.2 整理剂用量（A）对拒水效果的影响 11

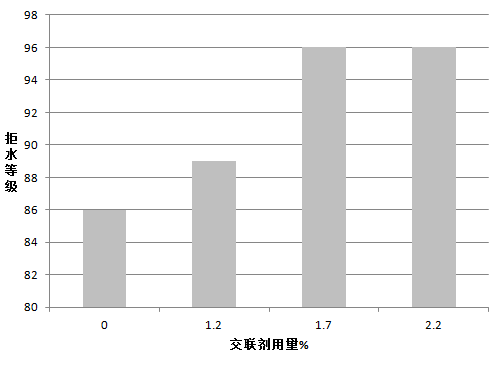

2.3.3 交联剂用量（B）对拒水效果的影响 12

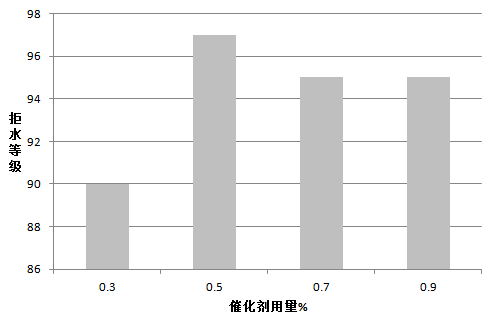

2.3.4 催化剂的用量（C）对拒水效果影响 13

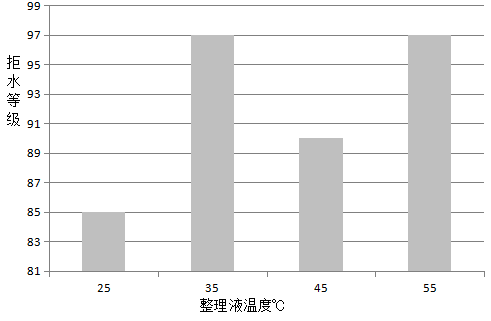

2.3.5 整理液温度（D）对拒水效果的影响 13

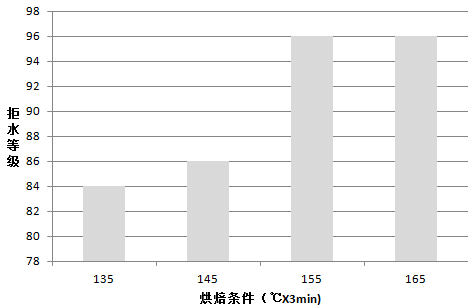

2.3.6 焙烘条件(E) 对拒水效果的影响 14

2.4性能分析 14

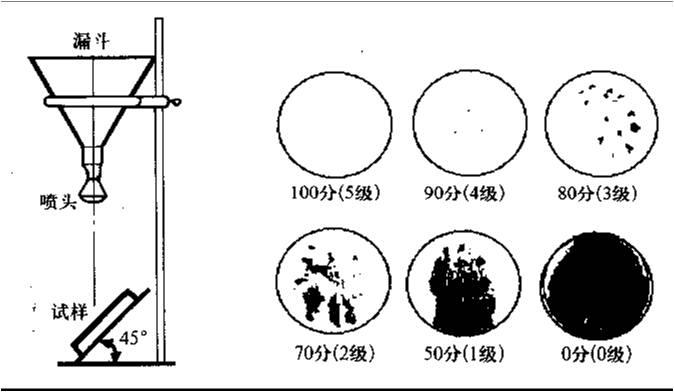

2.4.1拒水级别测试 14

2.4.2耐水洗性分析 15

2.4.3 耐洗色牢度分析 16

2.4.4织物的耐静水压实验 16

2.4.5强力测试 17

2.4.6透气性测试 17

第三章实验结果与讨论 18

第四章结论与结语 19

4.1结论 19

4.2 结语 19

参考文献 20

致谢 22

第一章文献综述

1.1 选题背景

进入21世纪，随着社会和科技的迅猛发展，衣物舒适保暖的功能已经不能完全满足人们的要求了。为了顺应时代发展的潮流，开发纺织品拒油拒水的功能迅速地发展了起来。所谓耐久性拒水加工是指对防护服织物进行整理，使其在一定的使用期限内能排斥、疏远水类液体介质，既能达到保持衣物优良的透气，透湿性，还能高效地抵制液体对衣物和肌体的侵蚀的目的^[1]。这类经过特殊处理过的纺织品不仅满足我们日常穿着的需求，还广泛地应用在与油水介质接触很多的行业。比如厨师、医生，修下水道工人的劳动服装上等等。

传统的拒水整理剂的种类繁多，但参差不齐，还具有很多不可避免地缺陷。最近几年，含氟拒水整理剂的优越性逐渐受到了专家和技术人员的认可。现在，含氟拒水整理剂已经成为拒水整理剂中应用最广泛的产品。在织物的拒水抗油性、透气透湿、耐洗防污性等方面，含氟拒水整理剂具有其它整理剂不可替代的优越性^[2~3]。
